Дата материала: 28.04.2022
Дата материала: 05.11.2022
В последнее время пользователи стали часто задавать вопросы по якобы ошибке AP на котлах бакси. Такой код есть на котлах BAXI ECO NOVA.

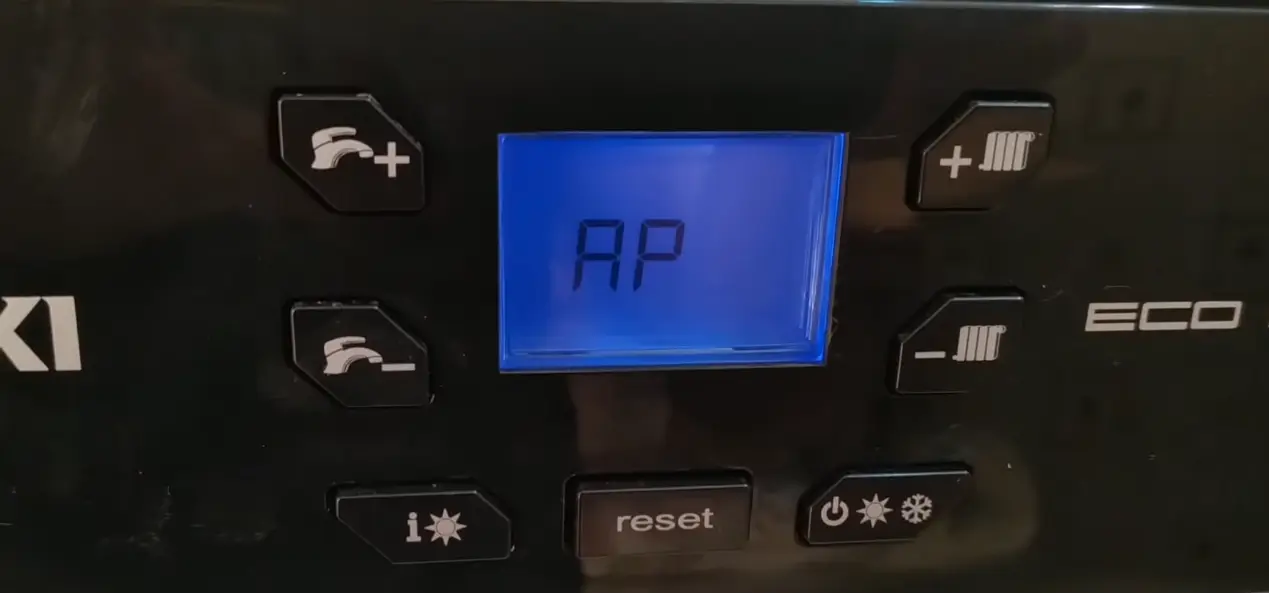

Надпись AP на дисплее – это вовсе не ошибка. Такое состояние котла означает выполнение программы удаления воздуха из системы отопления (в инструкции режим называется “дегазация”).
Данная функция активируется каждый раз при подключении электропитания и включении котла. Программа обезвоздушивания выполняется в течение 120 секунд (2 минуты). В течение этого времени на дисплее отображается “AP” – запросы на включение горелки игнорируются.
Во время выполнения данной программы насос котла работает в течение 5 секунд, затем останавливается на 5 секунд на протяжении цикла программы, мотор трехходового клапана на протяжении всех 120 секунд будет попеременно, каждые 30 секунд переключаться в положение «Отопление» и в положение ГВС.
Таким образом, воздух будет удаляться из системы отопления. Функцию можно отключить, нажав кнопку сброса (reset).
Помимо того, что программа активируется при подаче электричества на устройство, также она может выполнятся после сбоев:
Таким образом, надпись AP на экране не предполагает никаких никаких действий от пользователя, просто следует дождаться окончания программы обезвоздушивания котла.
Дата материала: 27.04.2022
Коды ошибок с префиксом “F” не требуют ручного сброса и пропадают после того, как устранена неисправность. Коды с префиксом “E” требуют сброса пользователем.
Сброс ошибки в котлах этой модели осуществляется кнопкой “reset” на панели управления.
Внимание! Приведены коды неисправностей для котлов BAXI ECO NOVA (они отличаются от кодов с других моделей котлов BAXI).
Режим AP. Режим удаления воздуха из системы
Подробнее можно прочитать здесь:
Описание режима AP котла BAXI ECO NOVA.
Ошибка Е01. Нет розжига горелки (несколько неудачных попыток розжига)
После розжига горелки не поступил сигнал о наличии пламени в контрольное время. Блокировка котла происходит после нескольких попыток неудачного розжига. Возможные причины:
Ошибка E02. Сигнал о наличии пламени до открытия газового клапана (паразитное пламя)
В течение первых 5 секунд появляется индикация F02. Если сигнал о наличии пламени не исчезнет в течение 5 секунд, появляется индикация E02 (с необходимостью ручного сброса). Возможные причины сбоя:
Ошибка E03. Перегрев первичного теплообменника
Разомкнуты контакты датчика перегрева (предохранительного термостата перегрева). Возможные причины:
Ошибка E04. Ошибка дымохода (нет тяги в дымоходе)
Некорректный сигнал с датчика тяги (пневмореле – реле давления воздуха). Причины приведены в описании кода E05 (см. ниже).
Ошибка E05. Ошибка дымохода (нет тяги в дымоходе)
Плата управления фиксирует разомкнутые контакты реле давления воздуха (пневмореле) в течение 30 секунд при работающем вентиляторе. Возможные причины:
Ошибка E06. Некорректный сигнал с реле давления воздуха
Всё тоже самое, что и для кода ошибки E05.
Ошибка E07. Напряжение в питающей сети менее 150 Вольт
Недопустимые параметры питающей сети или неисправность платы управления.
Ошибка E09. Ошибка обратной связи с клапаном
Ответный сигнал с газового клапана не соответствует командам контроллера.
Ошибка E12. Неисправность электронных компонентов платы
В течение первых 5 секунд появляется индикация F02. Если сигнал о наличии пламени не исчезнет в течение 5 секунд, появляется индикация E02 (с необходимостью ручного сброса). Возможные причины неисправности указаны в описании ошибки Е02.
Код F13 Неудачный сброс блокировки (ошибки)
Пять неудачных попыток сброса блокировки (нажатия клавиши «reset» без устранения причины блокировки). Данная ошибка сбрасывается путем временного снятия электропитания.
Код F22 Пониженное напряжение в сети
При запросе на запуск горелки перед запуском вентилятора происходит проверка прессостата тяги на наличие разомкнутой цепи. Если контакты цепи остаются замкнутыми в течение 30 секунд, возникает данная неисправность. Возможные причины смотреть в описании ошибки E05.
Код F25 Внутренняя ошибка платы. Конфликт прошивки.
При индикации данного кода запросы на нагрев не выполняются. Возможные причины:
Код F32 Недопустимое значение показаний датчика уличной температуры (короткое замыкание или обрыв в цепи)
При выходе показаний датчика уличной температуры за пределы допустимого диапазона поступает аварийный сигнал (если установлено значение параметра P24≠0).
При восстановлении штатных показаний датчика аварийный сигнал выключается автоматически. Возможные причины:
Код F33 Неисправен датчик температуры ГВС (сопротивление датчика вне допустимого диапазона)
Разомкнуты контакты реле минимального давления контура отопления. Чаще всего фактическое отсутствие воды в котле (проверить показания механического манометра и добавить воды в котел через кран подпитки до зеленого уровня). Реже – неисправность датчика (реле минимального давления).
Описание ошибки F37 и способов устранения.
Код F40 Получен сигнал от цифрового датчика давления воды о превышении давления сверх допустимых значений
В котле BAXI ECO NOVA такой датчик отсутствует, поэтому если появляется такой код, вероятно, что плата управления неисправна и ведёт себя неадекватно.
Код F47 Получен сигнал от цифрового датчика давления воды о падении давления ниже допустимых значений либо об отсутствии цифрового датчика
Ошибка, связанная с датчиком уличной температуры. Наиболее вероятная причина – не правильный контакт (отсоединен провод или неправильно подключен). Может возникать из-за некорректной настройки платы управления (параметр P10 ≠ 05).
Если материал был полезен, Вы можете поделится им в социальных сетях:
Ошибка f37 на газовом котле BAXI ECO NOVA
Данная ошибка говорит пользователю о том, что в котле недостаточно воды (низкое давление воды). Низкое давление воды в котле определяет специальный датчик – реле минимального давления.
Согласно инструкции по эксплуатации котла давление должно быть в пределах от 0,7 до 1,5 бар.
Если давление воды в котле падает ниже предельного значения, то контакты датчика размыкаются, это определяет плата управления, блокирует работу котла и сообщает пользователю о неисправности через код ошибки.
Такая ошибка не сбрасывается ресетом – котел заработает только после устранения неисправности.
Поэтому, для того, чтобы устранить ошибку F37 в большинстве случаев понадобится просто добавить воды в котел через специальный кран (кран подпитки) до нужного уровня по манометру.
Обратите внимание, что если ошибка возникает слишком часто (чаще одного раза в 6 месяцев, например) – необходимо разбираться почему так происходит и куда уходит вода из системы отопления.
Частое добавление неподготовленной (водопроводной) воды в котел может привести к быстрому выходу из строя теплообменника, а это один из самых дорогостоящих элементов котла!
Ошибка в большинстве случаев может быть устранена пользователем самостоятельно! В первую очередь необходимо изучить показания механического манометра. Манометр и кран подпитки находится снизу котла (см. фото).
BAXI ECO NOVA кран подпитки и манометр
Если стрелка манометра находится в красной зоне, это означает, что датчик сработал правильно и необходимо добавить воды в котел.
Двухконтурные котлы чаще всего подключаются к системе водопровода. Давление воды в водопроводе выше, чем в отопительной системе. Поэтому, при открытии крана подпитки вода из водопровода будет поступать в систему отопления (и в сам котел).
Таким образом, чтобы устранить ошибку нужно открыть кран, наблюдая за манометром дождаться, пока положение стрелки дойдёт в зелёную зону, и закрыть кран (обязательно закрыть кран!). Как только давление вырастет до минимально допустимого – ошибка исчезнет и котел включится в работу.
Описание процедуры добавления воды в котел подробно:
В практике были случаи, что неопытные пользователи пренебрегали последним пунктом, (возможно потому, что котел включался в работу еще при давлении 0.5 бар). Если оставить кран подпитки открытым, то пода будет поступать в котел постоянно и при достижении предельного давления в 3 бара сбрасываться через предохранительный клапан.
Поэтому, будет нелишним после выполнения процедуры через некоторое время убедится, что давление на манометре не растет.
Показания манометра в норме и ошибка F37
Более редкая ситуация, когда по механическому манометру стрелка находится в пределах допустимых значений, но при этом котел блокируется и фиксирует ошибку. В этом случае потребуется проверка датчика давления и его замена.
Может быть интересно:
Почему падает давление в газовом котле
Экономичный режим работы котла с комнатным термостатом
Настройка мощности газового котла
Газовый котел часто включается и выключается
Частая ошибка F37 и расширительный бачок
Жидкость при нагреве незначительно увеличивается в объёме, а так как она несжимаема и система отопления у нас закрытая и заполнена под давлением – то увеличившийся объем воды необходимо куда-то отводить, иначе произойдет критический рост давления и вода сама выйдет – там, где слабже. Поэтому, для компенсации теплового расширения воды в котлах предусмотрены расширительные баки. При увеличении объема системы отопления при нагреве, “лишняя” вода поступает в расширительный бак, а при остывании возвращается назад.
Чтобы вода возвращалась назад в систему отопления в расширительном баке (в его воздушной полости) создается давление воздуха (воздушная полость и вода разделены резиновой мембраной).
Если давления воздуха в бачке нет – то 100% его объема заполнится водой в процессе подпиток котла. В этой ситуации в процессе работы котла (нагрева теплоносителя), избыточный объем воды уже будет негде “хранить”. Будут происходить скачки давления, выход воды в местах соединений. Даже незначительное остывание системы отопления (например, в процессе использования режима ГВС) приведет к падению давления в котле ниже допустимого.
По рекомендации производителя BAXI ECO NOVA проверка расширительного бака должна осуществляться ежегодно.
В отдельной статье описано, как накачать воздухом расширительный бак газового котла BAXI.
Если ошибка F 37 возникает слишком часто
Гидравлическая система отопления чаще всего закрытого типа, то есть вода циркулирует через котел в радиаторы и не имеет сообщения с атмосферой – испаряться она не может! Поэтому, если в такой системе уровень воды периодически снижается, то это означает, что есть проблема. Чаще всего их две:
В первом варианте достаточно будет осмотреть все элементы системы на наличие следов подтеканий в местах соединений. Достаточно даже незначительного нарушения, и вода по капле будет выходить из системы, что на большем промежутке времени (неделя-две, три) будет приводить к снижению уровня воды в системе отопления.
