Неисправности котла Chaffoteaux Talia System 25-35 FF в отопительном контуре:
Перегревание котла Chaffoteaux. Температура предохранительного термостата не меньше 105С. Если в настоящем времени сигналов на розжиг нет, то ошибка не будет обнаружена. Газогорелочное устройство затухает в силу роста температуры системы отопления, однако теплообменник продолжает нагреваться. Для отопительного цикла 90С, для режима ГВС 95 С. Котел блокируется блоком автоматики, если в интервале 10 секунд температура защитного термостата будет свыше 105С. Когда термостат перегрева определит в процессе отопления или защиты против замерзания температуру больше 105С, автоматика котла выполняет остановку приблизительно тридцать секунд. Если за такой период температура термодатчика и датчика термостата не уменьшится до сотни градусов, устройство автоматики будет показывать ошибку.
Ограничение циркуляции жидкости отопительной линии в котле Chaffoteaux. Для контура отопления проведите измерение давления. Его показатели в остывшей системе должны быть 1.2Бар. Большое количество воздуха в трубах отопления. Выпустить из системы лишний воздух через кран-спускник. Исчезла циркуляция. Рекомендуется открыть в полную силу запорные вентили, которые замедляют правильную циркуляцию жидкости.
Работа насоса циркуляции нарушена. Насос перестал давать положенные обороты. Протестируйте параметры и номинальное напряжение электрического питания. Если возникают в электросети перепады напряжения, подключают к сети с помощью трансформатора-стабилизатора. Произведите диагностику сопротивления обмотки статора мотора насоса циркуляции на предмет обрыва либо замыкания. Функционирование водяного насоса проходит в обычном режиме, однако напор ограниченный. Скорей всего, на крыльчатке имеются неисправности. Если возникает повреждение, насос надо поменять. Насос не крутится, хотя поступление к нему удовлетворительное. Диагностируем насос, возможно, его заклинило. Снимите заглушку, затем проворачивайте роторный вал электродвигателя. Нет питания циркуляционного насоса. Управляющая плата имеет неисправность. Котел следует перезагрузить. Если же неполадка будет повторяться, замените управляющую плату.
Отказ в работе температурного датчика контура отопления. Имеется обрыв электрической цепи или замыкание датчика температуры системы отопления. Если разомкнулась электроцепь датчика, сигнал теряется, ввиду чего плата электроники дает сообщение для прекращения работы горелки.
Сбой функций датчика температуры горячего водоснабжения. Когда возникнет разрыв электрической цепи либо замыкание NTC датчика ГВС с периодом 4 секунды, газовая горелка не сможет зажечься в цикле водоснабжения горячей водой. Функционирование котла Шафуто будет продолжаться в отопительном режиме. Терморезистор ГВС вышел из строя.
Внутренние платы управления
Неисправности внутренней платы управления газового котла Chaffoteaux Talia System 25-35 FF. Найдите код ошибки и вовремя устраните неприятность:
Возможные проблемы с розжигом котла:
Не возникает разжигание котла Шафуто. Не идет топливо на блок горелки. Предположительно, перекрыт запорный вентиль. Следует открыть вентиль, размещенный на газоподводящей линии. Когда производится первичное включение, из трубопровода надо удалять воздух. Проконтролируйте показатель давления газа, подающегося к горелке. Требуемое давление около двадцати Мбар. Дальше выполнить проверку соответствия настроек максимума и минимума давления газа у форсунки. Установочные значения имеются в руководстве пользователя. Если нужно, выполняем наладку котла.
Розжиг не выполняется. Это обстоятельство высвечивается, если нет розжига или же имеется срыв пламени горелки. Нужно осмотреть соединения между устройством розжига, и датчиком пламени, а также между платой управления и газовым клапаном. Основной причиной затухания пламени горелки является недостаточная тяга.
Подача воздуха и удаление продуктов сгорания
Неполадки с воздушной подачей и выводом продуктов сжигания:
Отсутствие тяги. Для правильной и безопасной работы аппарата рекомендуется организовать тягу для вывода дымовых газов, чтобы они не попали в помещение. За выводом дыма следит электроника, и если происходят какие-либо проблемы, срабатывает датчик тяги, и котел Chaffoteaux прекратит работать. Вероятные причины отсутствия тяги: зауженный диаметр дымоходного канала недочет в проектировании, засоренность грязью, лед на внутренней стенке.
Контроль удаления продуктов сгорания
Котел позволяет контролировать исправность системы
удаления продуктов сгорания путём измерения общего
Благодаря использованию дифференциального манометра,
подключенного к штуцерам отбора проб газов (имеющихся
в специальных аксессуарах дымоудаления), можно
контролировать перепад ΔP срабатывания реле давления
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар.

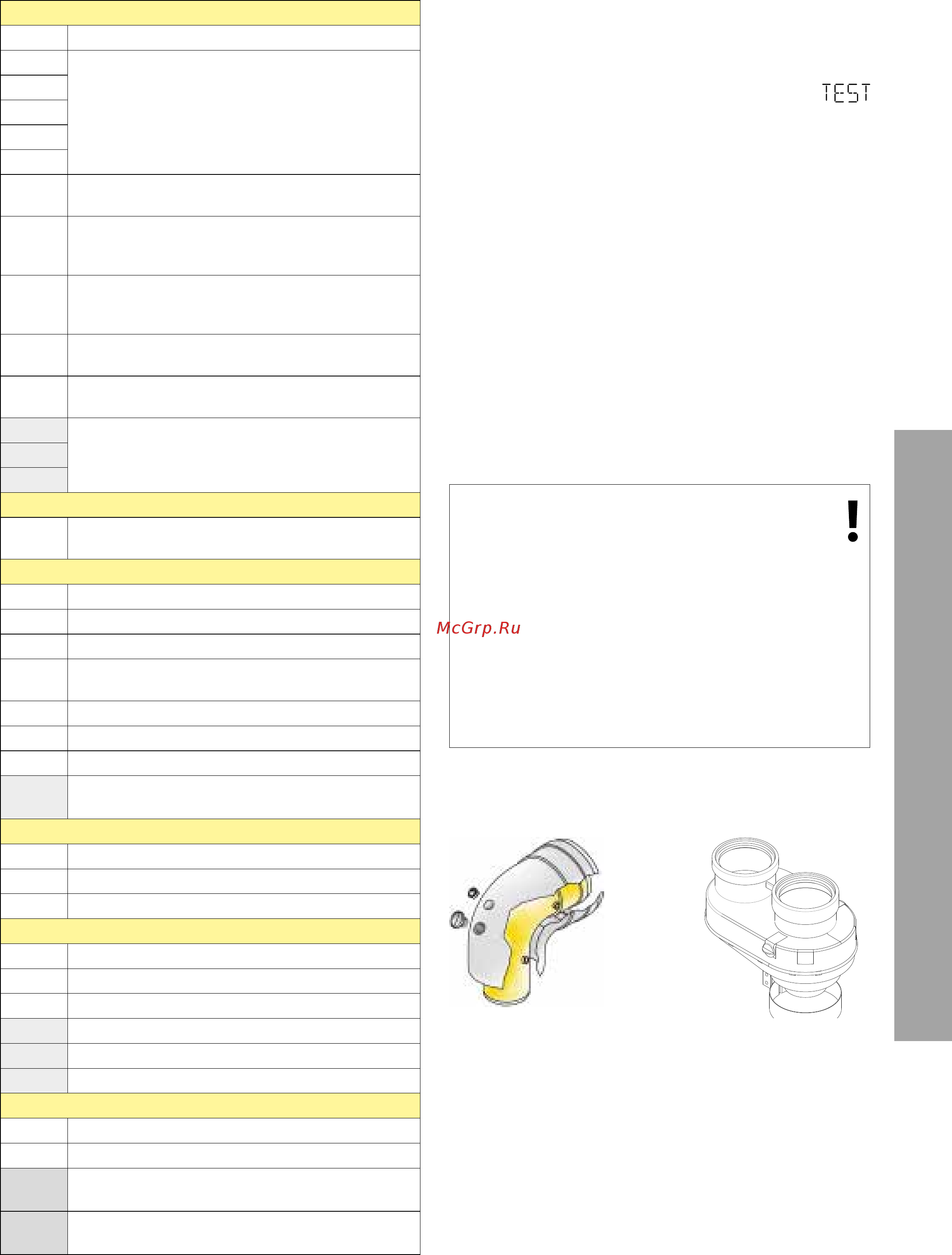

Анализ продуктов сгорания (режим «Трубочист»)
Для выполнения анализа сгорания должен быть установлен
аксессуар с штуцерами отбора проб газов (рис. ниже).
Возможно определение температуры дымовых газов и воздуха
для горения, концентрацию О2 и СО2, и т.д.
Можно активировать режим “Трубочист” нажав и удерживая
кнопку “RESET” в течение 10 секунд на дисплее появится
(см. Параметр 270).
Через 30 мин котел возвращается в обычный режим работы.
Чтобы перевести котел в обычный режим немедленно,
выключите и повторно включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.
ДЛЯ ПРОВЕДЕНИЯ АНАЛИЗА
КАЧЕСТВА СГОРАНИЯ ТОПЛИВА
АКСЕССУАР С ШТУЦЕРОМ ОТБОРА ПРОБ
ГАЗА СМ. Р ИСУНОК НИЖЕ.
ОБ АКСЕССУАРЕ МОЖНО НАЙТИ
В КАТАЛОГЕ “ГАЗОВЫЕ КОТЛЫ
И ВОДОНАГРЕВАТЕЛИ”, РАЗДЕЛ:
Таблица кодов неисправностей
Недостаточное давление в контуре отопления
Короткое замыкание или обрыв цепи датчика
температуры в подающей линии контура
температуры в обратной линии контура
Короткое замыкание или обрыв цепи внешнего
Неисправность датчика температуры на подаче
Обрыв датчика ГВС бойлера (солнечный
Сбой связи между дисплеем и основной платой
Неисправность основной платы
Слишком большое количество нажатий кнопки
Неисправность главной платы управления
Необходимость Т. О.- обратитесь в сервисную
Внешние дополнительные устройства
Неисправность датчика t 1 зоны
Неисправность датчика t 2 зоны
Неисправность датчика t 3 зоны
Розжиг и обнаружение пламени
Обнаружено пламя при закрытом газовом клапане
Неудачное первое зажигание
Подача воздуха и удаление продуктов сгорания.
Пневмореле ВКЛ (вентилятор НЕ работает)
Пневморел ВЫКЛ (вентилятор работает)
Задержка срабатывания реле давления продуктов
Размыкание контактов реле давления продуктов
сгорания при нормальной работе вентилятора
Устройства защиты котла
Код ошибки 501
Не возникает разжигание котла Шафуто. Не идет топливо на блок горелки.
Предположительно, перекрыт запорный вентиль. Следует открыть вентиль,
размещенный на газоподводящей линии. Когда производится первичное
включение, из трубопровода надо удалять воздух. Проконтролируйте
показатель давления газа, подающегося к горелке. Требуемое давление
около двадцати Мбар. Дальше выполнить проверку соответствия настроек
максимума и минимума давления газа у форсунки. Установочные значения
имеются в руководстве пользователя. Если нужно, выполняем наладку котла.
Выход из строя клапана газа. Если зафиксированы неполадки, клапану газа
нужна замена. Ионизационный электрод функционирует неудовлетворительно,
или он повредился. Понадобится его проверка на предмет загрязнённости.
Отрегулируйте интервал между горелочным устройством и ионизационным
электродом, если имеется необходимость. Выход из строя газового
устройства. Осмотреть катушки в газовом клапане для обнаружения
возможного обрыва или замыкания. При каких-либо неполадках поменять
клапан газа. Возникает закисание клапана газа. Прикрепить на штуцер,
размещающийся на передней части клапана, обрезок шланга и обеспечить
максимальное давление. Недостаток мощности для розжига. Выполните
регулировку разжигания по мощности при использовании сервисного меню.
Невыполнение функций или неисправность управляющей платы. Прекратил
работу разжигающий трансформатор. Произведите рестарт агрегата. Когда
ошибка возникает снова, плату электроники требуется сменить. Выполнить
проверку на заземление. У корпуса не должно быть заряда. Излишек
конденсата может спровоцировать блокировку котельного агрегата. Нужно
очищать от конденсата топку, электрод розжига и газовую горелку. Отказ
функций электрода ионизации. Электронная плата зафиксировала пламя, хотя
горения не происходит. Обследуйте кабель электрода ионизации. Могут быть
повреждения и обрывы. Осматривается целостность цепи от электронной
платы к электроду ионизации на присутствие короткого замыкания. Электрод
ионизации касается горелки. Повреждение платы управления. Требуется ее
сменить.
Код ошибки 101
Перегревание котла Chaffoteaux. Температура предохранительного
термостата не меньше 105С. Если в настоящем времени сигналов на розжиг
нет, то ошибка не будет обнаружена. Газогорелочное устройство затухает в
силу роста температуры системы отопления, однако теплообменник
продолжает нагреваться. Для отопительного цикла 90С, для режима ГВС 95
С. Котел блокируется блоком автоматики, если в интервале 10 секунд
температура защитного термостата будет свыше 105С. Когда термостат
перегрева определит в процессе отопления или защиты против замерзания
температуру больше 105С, автоматика котла выполняет остановку
приблизительно тридцать секунд. Если за такой период температура
термодатчика и датчика термостата не уменьшится до сотни градусов,
устройство автоматики будет показывать ошибку. Прекращение работы котла
осуществляется при запросе для розжига газовой горелки. Если в цикле
образования пламени температура предохранительного термостата становится
свыше 105 град., котел перейдет на 10 секунд в ждущий режим, и лишь
потом свидетельствует о неисправности. Включается датчик температуры
контура отопления или термостат перегрева, отключающий прибор. Защитное
термореле проведет запуск после роста температуры свыше 105 град.
Подождите, чтобы прошло остывание котла Шафуто и сделайте его обнуление,
используя кнопку сброса. Неполадка или некорректная работа термореле
перегрева. Вам надо его сменить. Перегрелся термостат продуктов
сгорания. Подождите, когда термостат охладится, после этого проведите
перезагрузку.
Код 110, 112
Отказ в работе температурного датчика контура отопления. Имеется обрыв
электрической цепи или замыкание датчика температуры системы отопления.
Если разомкнулась электроцепь датчика, сигнал теряется, ввиду чего плата
электроники дает сообщение для прекращения работы горелки.
Сбой функций датчика температуры горячего водоснабжения. Когда возникнет
разрыв электрической цепи либо замыкание NTC датчика ГВС с периодом 4
секунды, газовая горелка не сможет зажечься в цикле водоснабжения
горячей водой. Функционирование котла Шафуто будет продолжаться в
отопительном режиме. Терморезистор ГВС вышел из строя.
Сигнализирует о слабом давлении в системы. Главные причины, вследствие
которых появляется данный сбой: низкое давление воды в отопительном
контуре. Нет контакта между платой управления и датчиком давления.
Поломка реле минимального давления. Сначала рекомендуем Вам проверить
показания манометра. Очень часто сбой устраняют с применением крана
подпитки, который спроектирован в целях залива воды в отопительный
контур. Если случилось возобновление сбоя, то вероятней всего,
присутствует утечка теплоносителя. Течь может циркуляционный насос,
первичный теплообменник, аварийный клапан сброса излишнего давления,
поврежденные прокладки, подпиточный кран и другие компоненты. Течь можно
определить во время осмотра гидравлических компонентов и соединений.
Код 6P1 (607)
Отсутствие тяги. Для правильной и безопасной работы аппарата
рекомендуется организовать тягу для вывода дымовых газов, чтобы они не
попали в помещение. За выводом дыма следит электроника, и если
происходят какие-либо проблемы, срабатывает датчик тяги, и котел
Chaffoteaux прекратит работать. Вероятные причины отсутствия тяги:
зауженный диаметр дымоходного канала недочет в проектировании,
засоренность грязью, лед на внутренней стенке. Уменьшение диаметра
выводящего канала служит фактором снижения тяги. Длина трубы дымохода
превышена Необходимо внимательно прочитать инструкцию по использованию
аппарата и проверить соблюдение обязательных требований. Слишком длинный
горизонтальный участок трубы, отводящей дым, может привести к отсутствию
необходимой тяги. Поломка датчика по тяге – Если создать в подводящей
трубке разряжение, то будет слышен негромкий щелчок. Плохой контакт
прессостата и платой управления, присутствует конденсат, а также
неверное соединение трубок с прессостатом. Вентилятор имеет
неисправность – Произошло засорение крыльчатки вентилятора. Нет
достаточного количества смазки на вале вентилятора, в связи с чем он не
вырабатывать необходимые обороты. Отсутствует контакт между вентилятором
и платой управления.
Ошибка с кодом 5P3 (SP3)
Розжиг не выполняется. Это обстоятельство высвечивается, если нет
розжига или же имеется срыв пламени горелки. Нужно осмотреть соединения
между устройством розжига, и датчиком пламени, а также между платой
управления и газовым клапаном. Основной причиной затухания пламени
горелки является недостаточная тяга.
Ошибка 1P2 (103)
Ограничение циркуляции жидкости отопительной линии в котле Chaffoteaux.
Для контура отопления проведите измерение давления. Его показатели в
остывшей системе должны быть 1.2Бар. Большое количество воздуха в трубах
отопления. Выпустить из системы лишний воздух через кран-спускник.
Исчезла циркуляция. Рекомендуется открыть в полную силу запорные
вентили, которые замедляют правильную циркуляцию жидкости.
Работа насоса циркуляции нарушена. Насос перестал давать положенные
обороты. Протестируйте параметры и номинальное напряжение электрического
питания. Если возникают в электросети перепады напряжения, подключают к
сети с помощью трансформатора-стабилизатора. Произведите диагностику
сопротивления обмотки статора мотора насоса циркуляции на предмет обрыва
либо замыкания. Функционирование водяного насоса проходит в обычном
режиме, однако напор ограниченный. Скорей всего, на крыльчатке имеются
неисправности. Если возникает повреждение, насос надо поменять. Насос не
крутится, хотя поступление к нему удовлетворительное. Диагностируем
насос, возможно, его заклинило. Снимите заглушку, затем проворачивайте
роторный вал электродвигателя. Нет питания циркуляционного насоса.
Управляющая плата имеет неисправность. Котел следует перезагрузить. Если
же неполадка будет повторяться, замените управляющую плату.
Дополнительная информация по моделям газовых котлов: Характеристики, рабочие функции,
комплектующие элементы, управление и регулировки, поиск и устранение неисправностей.
Ç ÒÎÛ˜‡Â ÌÂÔÓ·‰ÓÍ ‚ ‡·ÓÚ ‡ÔÔ‡‡Ú‡ ÏË„‡ÂÚ Ó‰ËÌ ËÎË ÌÂÒÍÓθÍÓ Ë̉Ë͇ÚÓÓ‚ (ÔÓÁ. ) ‚ ÒÓÓÚ‚ÂÚÒÚ‚ËË Ò ÚËÔÓÏ
ÌÂËÒÔ‡‚ÌÓÒÚË (ÒÏ. Ú‡·ÎËˆÛ ÌËÊÂ).
= Ë̉Ë͇ÚÓ Ì „ÓËÚ
= Ë̉Ë͇ÚÓ ÏË„‡ÂÚ
11. ä Ó‰˚ ÌÂËÒÔ‡‚ÌÓÒÚÂÈ — ËÌÙÓχˆËfl
30 40 50 60 70 80
ÅÎÓÍËӂ͇ ‚ÒΉÒÚ‚Ë Ô„‚‡
3 ÅÎÓÍËӂ͇ ‚ÒΉÒÚ‚Ë ÌÂËÒÔ‡‚ÌÓÒÚË ÒËÒÚÂÏ˚ ÓÁÊË„‡
6 êÂÊËÏ Á‡˘ËÚ˚ ÓÚ Á‡ÏÂÁ‡ÌËfl
7 éÚÒÛÚÒÚ‚Ë ˆËÍÛÎflˆËË ‚Ó‰˚ ‚ Ô‚˘ÌÓÏ ÍÓÌÚÛÂ
8 çÂËÒÔ‡‚ÌÓÒÚ¸ ˆËÍÛÎflˆËË ‚Ó‰˚ ‚ Ô‚˘ÌÓÏ ÍÓÌÚÛÂ.
11 ñÂÔ¸ ‰‡Ú˜Ë͇ ̇ ‚˚ıӉ ËÁ „·‚ÌÓ„Ó ÚÂÔÎÓÓ·ÏÂÌÌË͇ ‡ÁÓÏÍÌÛÚ‡
12 ñÂÔ¸ ‰‡Ú˜Ë͇ ̇ ‚˚ıӉ ËÁ „·‚ÌÓ„Ó ÚÂÔÎÓÓ·ÏÂÌÌË͇ Á‡ÏÍÌÛÚ‡
13 ñÂÔ¸ ‰‡Ú˜Ë͇ ̇ ‚ıӉ ËÁ „·‚ÌÓ„Ó ÚÂÔÎÓÓ·ÏÂÌÌË͇ ‡ÁÓÏÍÌÛÚ‡
14 ñÂÔ¸ ‰‡Ú˜Ë͇ ̇ ‚ıӉ „·‚ÌÓ„Ó ÚÂÔÎÓÓ·ÏÂÌÌË͇ Á‡ÏÍÌÛÚ‡
15 ñÂÔ¸ ̇ÛÊÌÓ„Ó ‰‡Ú˜Ë͇ ‡ÁÓÏÍÌÛÚ‡
16 ñÂÔ¸ ̇ÛÊÌÓ„Ó ‰‡Ú˜Ë͇ Á‡ÏÍÌÛÚ‡
20 çÂËÒÔ‡‚ÌÓÒÚ¸ ˝ÎÂÍÚÓÔÓ‚Ó‰ÍË (ËÎË Ô·‚ÍÓ„Ó Ô‰Óı‡ÌËÚÂÎfl 1,25 A)
21 çÂÚ ÔËÚÓ͇ ‰Îfl ÓÚ‚Ó‰‡ ÔÓ‰ÛÍÚÓ‚ Ò„Ó‡ÌËfl
22 çÂËÒÔ‡‚ÌÓÒÚ¸ ‰‡Ú˜Ë͇ ÓÚ‚Ó‰‡ ÔÓ‰ÛÍÚÓ‚ Ò„Ó‡ÌËfl
28 çÂËÒÔ‡‚ÌÓÒÚ¸ Ô·Ú˚ “Module Counter” Clima Manager
29 ñÂÔ¸ ‰‡Ú˜Ë͇ ÚÂÏÔ‡ÚÛ˚ Clima Manager ‡ÁÓÏÍÌÛÚ‡
30 ñÂÔ¸ ‰‡Ú˜Ë͇ ÚÂÏÔ‡ÚÛ˚ Clima Manager Á‡ÏÍÌÛÚ‡
31 çÂËÒÔ‡‚ÌÓÒÚ¸ Ô·Ú˚ Ë̉Ë͇ˆËË
32 çÂËÒÔ‡‚ÌÓÒÚ¸ ÒÓÓ·˘ÂÌËfl ÏÂÊ‰Û „·‚ÌÓÈ Ô·ÚÓÈ Ë Ô·ÚÓÈ Ë̉Ë͇ˆËË
Вероятные ошибки и причины возникновения
В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котла Chaffoteaux Talia System 25-35 FF. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.
Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.
Контур отопления
Неисправности котла Chaffoteaux Talia System 25-35 FF в отопительном контуре.
Код ошибки 101 — Ошибка нагрева
Короткое замыкание или обрыв цепи датчика температуры в подающей линии контура отопления.
Код ошибки 112 — Ошибка цепи температурного датчика на обратке
Короткое замыкание или обрыв цепи датчика температуры в обратной линии контура отопления.
Код ошибки 114 — Ошибка цепи внешнего температурного датчика
Короткое замыкание или обрыв цепи внешнего датчика температуры.
Код ошибки 1P1, 1P2, 1P3 — Ошибка циркуляции
Недостаточная циркуляция контура .
Код ошибки 201 — Ошибка датчика температуры в контуре ГВС
Разрыв цепи или короткое замыкание.
Код ошибки 202 — Ошибка температурного датчика бойлера
Сбой датчика температуры бойлера. При подключении солнечного .
Код ошибки 204 — Ошибка температурного датчика солнечного коллектора
Сбой датчика температуры солнечного коллектора.
Код ошибки 207 — Ошибка температуры солнечного коллектора
Максимальная температура солнечного коллектора.
Код ошибки 208 — Антизамерзание (солнечный коллектор)
Функция антизамерзания (солнечный ).
Внутренние платы управления
Неисправности внутренней платы управления газового котла Chaffoteaux Talia System 25-35 FF. Найдите код ошибки и вовремя устраните неприятность.
Код ошибки 301 — Ошибка памяти (EEPROM)
Сбой памяти (EEPROM).
Код ошибки 302 — Ошибка коммуникации
Нарушение коммуникации (Плата управления – дисплей).
Код ошибки 303, 305, 306, 307 — Ошибка главной платы управления
Неисправность главной платы управления.
Код ошибки 3P9 — Время технического обслуживания
Обратитесь в службу сервиса.
Внешние дополнительные устройства
Неисправности внешних дополнительных устройств газового котла Шафуто.
Код ошибки 407 — Ошибка цепи комнатного термостата
Короткое замыкание или обрыв цепи регулятора комнатной температуры.
Розжиг и обнаружение пламени
Возможные проблемы с розжигом котла.
Код ошибки 501 — Ошибка пламени
Обнаружено пламя при закрытом газовом клапане.
Код ошибки 5P1, 5P2 — Ошибка стартового зажигания
Неудачное первое зажигание.
Код ошибки 5P3 — Ошибка пламени
Неполадки с воздушной подачей и выводом продуктов сжигания.
Код ошибки 604 — Ошибка вентилятора
Слишком низкая скорость вентилятора.
Код ошибки 607 — Ошибка контактов реле давления
Замкнутые контакты давления продуктов сгорания () при неработающем вентиляторе.
Код ошибки 6P1 — Ошибка реле давления продуктов сгорания
Задержка срабатывания реле давления продуктов сгорания.
Мультизональное регулирование
Если табло выбивает ошибку с номерами от 701 до 707, то скорее всего, что нарушено мультизональное регулирование.
Код ошибки 701 — Ошибка температурного датчика подачи (Зона 2)
Сбой датчика температуры подачи ЗОНА 2.
Код ошибки 702 — Ошибка температурного датчика возврата (Зона 2)
Сбой датчика температуры возврата ЗОНА 2.
Код ошибки 703 — Ошибка температурного датчика подачи (Зона 3)
Сбой датчика температуры подачи ЗОНА 3.
Код ошибки 704 — Ошибка температурного датчика возврата (Зона 3)
Сбой датчика температуры возврата ЗОНА 3.
Код ошибки 705 — Ошибка температурного датчика разделителя
Сбой датчика температуры разделителя.
Код ошибки 706 — Ошибка перегрева (Зона 2)
Перегрев ЗОНА 2.
Код ошибки 707 — Ошибка перегрева (Зона 3)
Перегрев ЗОНА 3.
