Коды ошибок кондиционеров митсубиси электрик msc ga35vb

Все серии и модели кондиционеров ME

Получить расшифровку всех возможных кодов холодильного оборудования Mitsubishi Electric можно на сайте:

Программа Mitsubishi Electric Service

Компания Mitsubishi Electric разработала программу для телефонов с помощью которой можно получить расшифровку кода ошибок.

Программа позволяет считывать:

Таблица кодов неисправностей MUZ-FD50 (в режиме проверки последних неисправностей)

В режиме проверки последних неисправностей наружного блока можно проверить указанные в таблице неисправности. В режиме проверки последних неисправностей внутреннего/наружного блоков проверяются только пункты, отмеченные знаком „О”.

Примечание:
Формат индикации в режиме проверки последних неисправностей отличается от формата индикации текущих неисправностей.

Ошибки промышленных систем ME

Для мультизональных систем серии City Multi

Таблица расшифровки кодов ошибок

Расшифровка Русский перевод P1 Intake sensor error Ошибка датчика на входе P2 Pipe (TH5) sensor error Ошибка датчика теплообменника ТН5 (по схеме) P4 Drain sensor error/Float switch connector (CN4F) open Переполнение дренажного поддона, или обрыв поплавкового датчика CN4F P5 Drain pump error Ошибка дренажной помпы P6 Freezing/Overheating protection operation Ошибка по обмерзанию или перегреву P8 Pipe temperature error P9 Pipe (TH2) sensor error Ошибка по датчику теплообменника ТН2 PA Forced compressor stop(due to water leakage abnormality) Принудительная остановка компрессора (из-за переполнения дренажной системы) E0, E3 Remote controller transmission error Нет связи с пультом управления E1, E2 Remote controller control board error Неисправна плата пульта управления E4, E5 Remote controller signal receiving error E9 Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit) Нет связи между внутренним и внешним блоком (Ошибка на внешнем блоке) EE Communication error between indoor and outdoor units Отсутствует межблочная связь между внутренним и внешним блоками U1,Ud Abnormal high pressure (63H worked)/Overheating protection operationс Высокое давление по датчику 63Н, или защита от перегрева U2 Abnormal high discharging temperature/49C worked/insufficient refrigerant Сработал датчик 49С, очень низкое давление нагнетания, недостаток хладагента U3, U4 Open/short of outdoor unit thermistors Обрыв, короткое замыкание термодатчика внешнего блока U5 Abnormal temperature of heat sink Температура конденсатора не соответствует норме U6 Compressor overcurrent interruption/Abnormal of power module Компрессор принудительно остановлен по токовой перегрузке, неисправен силвой модуль U7 Abnormality of super heat due to low discharge temperatureAbnormal high discharging temperature/49C worked/insufficient refrigerant Сработал датчик 49С / очень низкое давление нагнетания / недостаток хладагента U8 Outdoor unit fan protection stop Двигатель вентилятора внешнего блока остановлен U9, UH Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to main circuit/Current sensor error Повышенное / пониженное напряжение питания, неисправность токового датчика UF Compressor overcurrent interruption (When compressor locked) Компрессор остановлен из-за токовой перегрузки, компрессор заклинило UP Compressor overcurrent interruption Остановка компрессора из-за перегрузки по току Fb Indoor unit control system error (memory error, etc.) Ошибка платы управления внутреннего блока (EEPROM и т.д.)

Коды ошибок бытовых кондиционеров

Определить ошибку в бытовых сплит системах можно по миганию индикаторов на панели внутреннего блока.

oshibki mitsubishi 07

oshibki mitsubishi 06

oshibki mitsubishi 05

oshibki mitsubishi 04

oshibki mitsubishi 03

oshibki mitsubishi 02

oshibki mitsubishi 01

Для моделей:

Поиск и устранение неисправностей:

Таблица расшифровки кодов ошибок

Расшифровка Русский перевод P1 Intake sensor error Ошибка датчика на входе P2 Pipe (TH5) sensor error Ошибка датчика теплообменника ТН5 (по схеме) P4 Drain sensor error/Float switch connector (CN4F) open Переполнение дренажного поддона, или обрыв поплавкового датчика CN4F P5 Drain pump error Ошибка дренажной помпы P6 Freezing/Overheating protection operation Ошибка по обмерзанию или перегреву P8 Pipe temperature error P9 Pipe (TH2) sensor error Ошибка по датчику теплообменника ТН2 PA Forced compressor stop(due to water leakage abnormality) Принудительная остановка компрессора (из-за переполнения дренажной системы) E0, E3 Remote controller transmission error Нет связи с пультом управления E1, E2 Remote controller control board error Неисправна плата пульта управления E4, E5 Remote controller signal receiving error E9 Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit) Нет связи между внутренним и внешним блоком (Ошибка на внешнем блоке) EE Communication error between indoor and outdoor units Отсутствует межблочная связь между внутренним и внешним блоками U1,Ud Abnormal high pressure (63H worked)/Overheating protection operationс Высокое давление по датчику 63Н, или защита от перегрева U2 Abnormal high discharging temperature/49C worked/insufficient refrigerant Сработал датчик 49С, очень низкое давление нагнетания, недостаток хладагента U3, U4 Open/short of outdoor unit thermistors Обрыв, короткое замыкание термодатчика внешнего блока U5 Abnormal temperature of heat sink Температура конденсатора не соответствует норме U6 Compressor overcurrent interruption/Abnormal of power module Компрессор принудительно остановлен по токовой перегрузке, неисправен силвой модуль U7 Abnormality of super heat due to low discharge temperatureAbnormal high discharging temperature/49C worked/insufficient refrigerant Сработал датчик 49С / очень низкое давление нагнетания / недостаток хладагента U8 Outdoor unit fan protection stop Двигатель вентилятора внешнего блока остановлен U9, UH Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to main circuit/Current sensor error Повышенное / пониженное напряжение питания, неисправность токового датчика UF Compressor overcurrent interruption (When compressor locked) Компрессор остановлен из-за токовой перегрузки, компрессор заклинило UP Compressor overcurrent interruption Остановка компрессора из-за перегрузки по току Fb Indoor unit control system error (memory error, etc.) Ошибка платы управления внутреннего блока (EEPROM и т.д.)

Таблица кодов неисправностей MUZ-FD50

Примечание: 1. Расположение светодиодов на плате наружного блока показано на рисунке.

2. При нормальной работе наружного блока оба светодиода включены.

1) Выключение блока происходит три раза в течение 1 минуты после пуска компрессора.

2) Выключение блока происходит три раза в течение 3 минут после пуска блока при неисправности конвектора или несоответствия выпрямленного напряжения.

Проверрьте разъем и соединительные провода компрессора.

См раздел «Проверка платы инвертора/компрессора»

Проверьте запорные вентили.

Проверьте разъем компрессора и соединительные провода

См. раздел «Проверка платы инвертора и компрессора»

Проверьте силовой модуль

Проверьте запорные вентили

Проверьте количество хладагента и гидравлический контур

См. раздел «Проверка расширительного вентиля»

Проверьте окружение наружного блока.

Проверьте вентилятор наружного блока.

Проверьте количество хладагента и гидравлический контур.

Все серии и модели кондиционеров ME

Получить расшифровку всех возможных кодов холодильного оборудования Mitsubishi Electric можно на сайте:

Программа Mitsubishi Electric Service

Компания Mitsubishi Electric разработала программу для телефонов с помощью которой можно получить расшифровку кода ошибок.

Программа позволяет считывать:

Коды ошибок бытовых кондиционеров

Определить ошибку в бытовых сплит системах можно по миганию индикаторов на панели внутреннего блока.

oshibki mitsubishi 07

oshibki mitsubishi 06

oshibki mitsubishi 05

oshibki mitsubishi 04

oshibki mitsubishi 03

oshibki mitsubishi 02

oshibki mitsubishi 01

Поиск и устранение неисправностей:

Коды неисправностей.

Дисплей на пульте дистанционного управления, нажать и удерживать кнопки пульта дистанционного управления, ПРОВЕРИТЬ и SET в течение 4 секунд

Mitsubishi-Electric. Slim А-контроль

Код EA
Неправильный монтаж внутреннего / наружного блока. Проверить межблочное соединение, электрическая цепь. Обрыв цепи.

Код Eb
Неправильный монтаж, отключения, сработала защита.

Код ЕС
Ошибка запуск по времени, в течение 5 мин. Выключить питание, обесточить сплит систему Mitsubishi-Electric, вынуть батарейки из дистанционного пульта управления. Далее проделать операцию через 5 мин. в обратном порядки.
Все настройки сплит системы вернутся к заводским по- умолчанию.

me invertor neispravnosti

Mitsubishi-Electric инверторного типа, таблица неисправностей.

Сигнала нет, замыкание.

Код E7
Ошибка внутреннего / наружного ошибка блока передачи (ошибка передачи).
Сигнала нет, замыкание.

Код E8
Ошибка, не работает датчик приёма, проверить приходит ли питание к датчику.
Обрыв цепи.

Код E9
Ошибка внутреннего / наружного ошибка межблочного соединения.
Обрыв цепи. Сигнала нет.

Код E0 Нет сигнала от пульта управления (прием сигнала)
Поменяйте батарейки пульта ду.

Код EF
Ошибка M-NET, — нет сигнала

Код Эд
Последовательность формирования сигнала нарушена. Сбой шагового- искателя.
Исправление, — см. Код ЕС Mitsubishi-Electric, — вернуться к заводским настройкам кондиционера по умолчанию.

Код P1
Не работает датчик температуры (Th3).

Датчик обморожения внутреннего блока, сработал датчик.
Грязный внутренний блок, плохое прохождение воздуха, вследствии обморожения. Проверить контур сплит системы Mitsubishi-Electric на утечку газа.
Обморожение как правило начинается из-за недостатка газа или кондиционер требует к себе внимания, — профилактики.

Код P4
Проверить дренаж, слив, — сработал датчик переполнения ванны. Забит слив.

Код P5
Не работает сток, двигатель дренажа работает в холостую.

msh 07 09 12 18 24nv

Коды ошибок. Mitsubishi-Electric до 2006 года выпуска

Обморожение как правило начинается из-за недостатка газа.

Код P8
Температурный режим вышел за заданные параметры, проверить датчик температуры на целостность. Сопротивление датчика должно быть в пределах 16 Ом.

Код P9
Датчик температуры замкнут.

Код F2
Ошибка L3 обрыв фазы.

Код F3
Ошибка 63L нет сигнала с платы управления.

Код F4
Ошибка 49C разъем разомкнут.

Код F9
Ошибка, — разъем 2 или более нет сигнала.

Код FA
Ошибка L2- обрыв фазы или 51см разъем разомкнут.

Код F7
Ошибка последовательности фаз шлейфа, проверить состояние кабеля.

Код F8
Сбои в питании, проверить напряжение в сети.

Код U2
Высокие температурные параметры работы компрессора, сработала защита от перегрузки.

Код U1
Датчик давления (высокое давление swicth 63H сработал)

Код U1
Фатальная ошибка.

Код UL
Низкое давление в системе, сработал датчик.

Код Ud
Сработала тепловая защита компрессора кондиционера. Смотреть исправление и причины, — код U2

Код U6
Перегрузка компрессора. Смотреть исправление ошибки и причины, — код U2

Читайте также:  При попытке переименовать файл в папке назначения movefile код 31 не срабатывает

Код UA
Ошибка компрессора. Проверить пусковое реле.

Код UF
Нет сигнала блокировка пуска. Фатальная ошибка, неисправно всё, начинай проверку сначала.

Например смотреть неисправности тык

а) неисправности электрической части, системы эл. питания и управления кондиционером. рис. 1.

б) неисправности холодильного контура, рис. 2.

Блокировка пуска компрессора, неверные входящие и разрешающие пуск параметры.

Код UH
Текущая ошибка датчика.

Код U3
Проверить конденсатор, недостаточное сглаживание по току, варистор неисправен.

Код U4
Не работает датчик температуры наружнего блока кондиционера.

Дисплей на пульте дистанционного управления Mitsubishi-Electric.

Горит лампочка светодиода E0
Диагностика неисправности приема / передачи сигнала ошибки.
Сигнала нет, замыкание датчика.

Горит лампочка светодиода P1
Диагностика неисправности датчиков всасываемого воздуха, ошибка.
Сигнала нет, замыкание.

Горит лампочка светодиода P2
Диагностика неисправности труб, датчик T- ненормальный.
Сигнала от датчика нет, замыкание.

Горит лампочка светодиода P4
Датчика Drain ненормальный, выбросить в мусорное ведро.

Горит лампочка светодиода P5
Неисправное соединение, — утечка переполнения защиты механизма.
Сигнала нет, замыкание.

Горит лампочка светодиода P6
Диагностика неисправности Abnomality датчик обморожения / защита от перегрева режиме.
Сигнала нет, замыкание.

Горит лампочка светодиода P3
Диагностика неисправности системной ошибки (передача / прием сигнала)
Сигнала нет, замыкание.

Горит лампочка светодиода P7
Диагностика неисправностей Системная ошибка (адрес)
Сигнала нет, замыкание.

Горит лампочка светодиода P8
Диагностика неисправности Открытый неисправности блок
Обрыв цепи.

Mitsubishi-Electric. — Mr.Slim K-контроль PUH-EK

LED ON статус операции =
Светодиодная вспышка = Проверка кода diplay

Горит лампочка светодиода LD1
LED ON Компрессор директивы
Светодиодная вспышка последовательности фаз обнаружить

Горит лампочка светодиода LD2
LED ON Отопление директивы
Светодиодная вспышка Открытая фаза обнаружения

Горит лампочка светодиода LD3
LED ON Во время операции 63h3
Светодиодная вспышка трубы датчика короткий / открытые

Горит лампочка светодиода LD4
LED ON компрессора
Светодиодная вспышка высокого давления swicth (63H2) операции.

Горит лампочка светодиода lD5
LED ON Открытый вентилятор включаются
Светодиодная вспышка от перегрузки по току реле (51 см) операции.

Горит лампочка светодиода LD6
LED ON 4-ходовой клапан ON
Светодиодная вспышка тепловых swicth- светодиодов (26C) операции.

Горит лампочка светодиода LD7
LED ON Перепускной клапан Mitsubishi-Electric ON
Светодиодная вспышка Термистор (TH3) защита от перегрева.

Горит лампочка светодиода LD8
LED ON Нагреватель картера ON
Светодиодная вспышка Mitsubishi-Electric, — пассивный ввод.

Mitsubishi-Electric: неисправности в работе сплит-систем, коды ошибок

Серия Mitsubishi-Electric Делюкс (инвертор)
MSZ/MUZ-FA25/35VA

Серия Mitsubishi-Electric стандарт (инвертор) R410A
MFZ/MUZ-GA25/35/50VA

Серия Mitsubishi-Electric стандарт (без инвертора, конденсаторный пуск) R410A
MSC/MUH-GA20/25/35/50/60/80VB

Серия Mitsubishi-Electric стандарт (без инвертора) R22
MSC-MSH-MUH-07/09/12/18/24/30RV

Начинать проверку сплит системы на работоспособность необходимо, с замеров напряжения в сети и замеров токовых характеристик наружного блока кондиционера.

Важно: Перед установкой сплит системы обратите внимание на целостность упаковки. Замечены случаи несанкционированного доступа к платам внутренних блоков, неквалифицированный монтаж кондиционеров данного вида кондиционеров ведёт к выходу платы внутреннего блока к поломке.

Монтажники путают провода межблочного подключения в следствии чего плата перегорает. Не долго думая они, эти горе специалисты меняют на складе плату на новую (с другой сплит системы Mitsubishi-Electric) тщательно маскируя подмену.pdf

Не нарвитесь на неликвид. Перед установкой тщательно проверяйте как упаковку, так и следы вскрытия. При малейших подозрениях такую сплит систему не устанавливайте. Высокая вероятность подмены платы внутреннего блока на неисправную. Левый индикатор моргает постоянно.

Кондиционеры Mitsubishi-Electric | Неисправности сплит-систем, коды ошибок

Кондиционеры Mitsubishi-Electric, ошибки R410A

svetodiod neispravnosti

Таблица неисправности сплит систем Mitsubishi-Electric

Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB

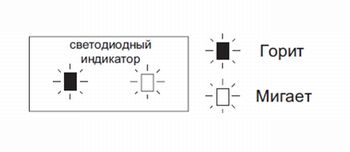

· Мигающий светодиод обозначает неисправность.
· Постоянно включенный светодиод обозначает нормальную работу.
Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются.

Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB

· Мигающий светодиод обозначает неисправность.
· Постоянно включенный светодиод обозначает нормальную работу.
Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются.

Msz ge25va коды ошибок

mhi a

Любой кондиционер Mitsubishi имеет функцию самодиагностики. При включении и во время работы микропроцессор через множество датчиков проверяет ошибки кондиционера Mitsubishi Heavy, чтобы вовремя остановить его работу при нарушении параметров. Все ошибки Митсубиси Хэви делятся на 2 вида:

— аварийные, например, неисправность компрессора;

— информационные, например, сообщение о загрязнённом фильтре.

Большинство ошибок можно сбросить переключением электропитания, но при 3-5 кратном повторе в течение часа кондиционер может остановиться полностью, до устранения неисправности сервисным специалистом.

Кондиционер Mitsubishi коды ошибок сообщает пользователю световой индикацией, а при использовании проводного пульта также текстом на экране.

В бытовых сериях используются только ИК-пульты, поэтому коды ошибок кондиционера Митсубиси можно определить по количеству миганий двух индикаторов: «Run» зелёного цвета и «Timer» жёлтого цвета. Для инверторных и On/Off моделей разных лет выпуска одна и та же ошибка может высвечиваться по-разному.

В полупромышленных и мультизональных сериях преимущественно устанавливают проводные пульты, где коды ошибок Митсубиси Хэви можно прочитать с ЖК-экрана пульта, RC-E5 или RC-EX1.

Ошибки кондиционера Митсубиси Хеви обозначаются буквой Е (error) и двузначным числом. Все коды ошибок кондиционеров Mitsubishi Heavy являются универсальными для бытовых, полупромышленных и мультизональных серий. Т.е. код Е5, например, будет означать «Отсутствие связи между внутренним и наружным блоком» для любого кондиционера MHI.

Коды ошибок бытовых кондиционеров

Определить ошибку в бытовых сплит системах можно по миганию индикаторов на панели внутреннего блока.

oshibki mitsubishi 07

oshibki mitsubishi 06

oshibki mitsubishi 05

oshibki mitsubishi 04

oshibki mitsubishi 03

oshibki mitsubishi 02

oshibki mitsubishi 01

Поиск и устранение неисправностей:

Коды ошибок кондиционеров Mitsubishi Electric

Intake sensor error

Ошибка датчика на входе

Pipe (TH5) sensor error

Ошибка датчика теплообменника ТН5 (по схеме)

Drain sensor error/Float switch connector (CN4F) open

Переполнение дренажного поддона, или обрыв поплавкового датчика CN4F

Ошибка дренажной помпы

Freezing/Overheating protection operation

Ошибка по обмерзанию или перегреву

Pipe temperature error

Pipe (TH2) sensor error

Ошибка по датчику теплообменника ТН2

Forced compressor stop(due to water leakage abnormality)

Принудительная остановка компрессора (из-за переполнения дренажной системы)

Remote controller transmission error

Нет связи с пультом управления

Remote controller control board error

Неисправна плата пульта управления

Remote controller signal receiving error

Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit)

Нет связи между внутренним и внешним блоком (Ошибка на внешнем блоке)

Communication error between indoor and outdoor units

Отсутствует межблочная связь между внутренним и внешним блоками

Abnormal high pressure (63H worked)/Overheating protection operationс

Высокое давление по датчику 63Н, или защита от перегрева

Abnormal high discharging temperature/49C worked/insufficient refrigerant

Сработал датчик 49С, очень низкое давление нагнетания, недостаток хладагента

Open/short of outdoor unit thermistors

Обрыв, короткое замыкание термодатчика внешнего блока

Abnormal temperature of heat sink

Температура конденсатора не соответствует норме

Compressor overcurrent interruption/Abnormal of power module

Компрессор принудительно остановлен по токовой перегрузке, неисправен силвой модуль

Abnormality of super heat due to low discharge temperatureAbnormal high discharging temperature/49C worked/insufficient refrigerant

Сработал датчик 49С / очень низкое давление нагнетания / недостаток хладагента

Outdoor unit fan protection stop

Двигатель вентилятора внешнего блока остановлен

Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to main circuit/Current sensor error

Повышенное / пониженное напряжение питания, неисправность токового датчика

Compressor overcurrent interruption (When compressor locked)

Компрессор остановлен из-за токовой перегрузки, компрессор заклинило

Compressor overcurrent interruption

Остановка компрессора из-за перегрузки по току

Indoor unit control system error (memory error, etc.)

Ошибка платы управления внутреннего блока (EEPROM и т.д.)

Дисплей на пульте дистанционного управления Mitsubishi Electric.
Горит лампочка светодиода E0
Диагностика неисправности приема / передачи сигнала ошибки.
Сигнала нет, замыкание датчика.
Горит лампочка светодиода P1
Диагностика неисправности датчиков всасываемого воздуха, ошибка.
Сигнала нет, замыкание.
Горит лампочка светодиода P2
Диагностика неисправности труб, датчик T- ненормальный.
Сигнала от датчика нет, замыкание.
Горит лампочка светодиода P4
Датчика Drain ненормальный, выбросить в мусорное ведро.
Горит лампочка светодиода P5
Неисправное соединение, — утечка переполнения защиты механизма.
Сигнала нет, замыкание.
Горит лампочка светодиода P6
Диагностика неисправности Abnomality датчик обморожения / защита от перегрева режиме.
Сигнала нет, замыкание.
Горит лампочка светодиода P3
Диагностика неисправности системной ошибки (передача / прием сигнала).
Сигнала нет, замыкание.
Горит лампочка светодиода P7
Диагностика неисправностей Системная ошибка (адрес)
Сигнала нет, замыкание.
Горит лампочка светодиода P8
Диагностика неисправности Открытый неисправности блок
Обрыв цепи.
Подробнее: Ошибки P1, P2, P3, P4, P5, P6
Mitsubishi Electric. — Mr.Slim K-контроль PUH-EK

Наружный блок
LED ON статус операции =
Светодиодная вспышка = Проверка кода diplay
Горит лампочка светодиода LD1
LED ON Компрессор директивы
Светодиодная вспышка последовательности фаз обнаружить
Горит лампочка светодиода Mitsubishi Electric LD2
LED ON Отопление директивы
Светодиодная вспышка Открытая фаза обнаружения
Горит лампочка светодиода LD3
LED ON Во время операции 63H1
Светодиодная вспышка трубы датчика короткий / открытые
Горит лампочка светодиода LD4
LED ON компрессора
Светодиодная вспышка высокого давления swicth (63H2) операции.
Горит лампочка светодиода lD5
LED ON Открытый вентилятор включаются
Светодиодная вспышка от перегрузки по току реле (51 см) операции.
Горит лампочка светодиода LD6
LED ON 4-ходовой клапан ON
Светодиодная вспышка тепловых swicth- светодиодов (26C) операции.
Горит лампочка светодиода LD7
LED ON Перепускной клапан Mitsubishi Electric ON
Светодиодная вспышка Термистор (TH3) защита от перегрева.
Горит лампочка светодиода LD8
LED ON Нагреватель картера ON
Светодиодная вспышка Mitsubishi Electric, — пассивный ввод.

Читайте также:  Что такое код ошибки 65 в танках блиц

С более подробным описанием параметров систем кондиционирования Mitsubishi Electric вы можете ознакомиться в этой статье.

Mitsubishi Electric MS-GF20VA / MU-GF20VA

b50416fea7d63df319817729b2d31cec1 middle

seriya standart bez invertora ms gf va 2 smallseriya standart bez invertora ms gf va 3 smallseriya standart bez invertora ms gf va 4 smallseriya standart bez invertora ms gf va1 small

Мощность охлаждения: 2.3 кВт.

mitsubishi electricMitsubishi Electric MS-GF20VA / MU-GF20VA Вы можете купить в компании «Митсубиси Климат» в Москве, отправив запрос или позвонив по телефону +7 (495) 197-76-88. Если Вы ещё не уверены в выборе, наши специалисты бесплатно проконсультируют Вас по кондиционерам Митсубиси Электрик!

Способы оплаты: наличные, безналичный расчет (с НДС), банковской картой.

Подробнее об услових доставки и оплаты

Модель Производительность (кВт) Площадь кв.м Наличие Цена базового монтажа (руб.) Цена кондиционера без монтажа
холод тепло

Все серии и модели кондиционеров ME

Получить расшифровку всех возможных кодов холодильного оборудования Mitsubishi Electric можно на сайте:

Программа Mitsubishi Electric Service

Компания Mitsubishi Electric разработала программу для телефонов с помощью которой можно получить расшифровку кода ошибок.

Программа позволяет считывать:

Коды ошибок Mitsubishi Electric MSC-GE20/25/35/50VB, MS(H)-GA60/GD80VB, MU(H)-GA20/GA25/GA35/GE50/GA60/GD80VB

1. Меры предосторожности

1. Перед поиском неисправности проверьте следующее:
1) Питание к блокам.
2) Правильность соединения внутреннего и наружного блоков.

2. Обратите внимание на следующее:

1) Сначала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
2) Когда вынимаете платы, не повредите компоненты платы.
3) При отключении разъемов не тяните за провод.

3. Процедура поиска неисправностей

1) Проверьте, не мигает ли индикаторная лампочка, указывая на неисправность. Установите количество и периодичность миганий, чтобы определить ошибку.
2) Если есть предположение, что плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.

4. Как менять батарейки

Слабые батарейки могут быть причиной ошибочной работы пульта ДУ.
В этом случае пульт нельзя восстановить просто заменой батареек! После замены батареек обязательно нажмите кнопку «сброс»(reset).

1) Замените батареи и установите крышку

2) Нажмите кнопку сброса “RESET”

Примечание 1 : Если не нажать кнопку “RESET” пульт ДУ может неправильно функционировать.
Примечание 2 : Информация по мультисистемам
Наружные блоки: MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
Внутренние блоки неинверторной серии можно подключать также к инверторным системам тип:
MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
В зависимости от производительности 2, 3 или 4 внутренних блока могут работать одновременно. Наружный блок включается в режим, соответствующий режиму работы первого включеного блока.
Если последующий блок включен в другой режим, то блок работать не будет и при этом будет мигать правый индикатор, как показано ниже. Все блоки мультисистемы должны быть включены в одинаковый режим: охлаждение или обогрев.

Коды неисправностей.

Дисплей на пульте дистанционного управления, нажать и удерживать кнопки пульта дистанционного управления, ПРОВЕРИТЬ и SET в течение 4 секунд

Mitsubishi-Electric. Slim А-контроль

Код EA
Неправильный монтаж внутреннего / наружного блока. Проверить межблочное соединение, электрическая цепь. Обрыв цепи.

Код Eb
Неправильный монтаж, отключения, сработала защита.

Код ЕС
Ошибка запуск по времени, в течение 5 мин. Выключить питание, обесточить сплит систему Mitsubishi-Electric, вынуть батарейки из дистанционного пульта управления. Далее проделать операцию через 5 мин. в обратном порядки.
Все настройки сплит системы вернутся к заводским по- умолчанию.

me invertor neispravnosti

Mitsubishi-Electric инверторного типа, таблица неисправностей.

Сигнала нет, замыкание.

Код E7
Ошибка внутреннего / наружного ошибка блока передачи (ошибка передачи).
Сигнала нет, замыкание.

Код E8
Ошибка, не работает датчик приёма, проверить приходит ли питание к датчику.
Обрыв цепи.

Код E9
Ошибка внутреннего / наружного ошибка межблочного соединения.
Обрыв цепи. Сигнала нет.

Код E0 Нет сигнала от пульта управления (прием сигнала)
Поменяйте батарейки пульта ду.

Код EF
Ошибка M-NET, — нет сигнала

Код Эд
Последовательность формирования сигнала нарушена. Сбой шагового- искателя.
Исправление, — см. Код ЕС Mitsubishi-Electric, — вернуться к заводским настройкам кондиционера по умолчанию.

Код P1
Не работает датчик температуры (Th3).

Датчик обморожения внутреннего блока, сработал датчик.
Грязный внутренний блок, плохое прохождение воздуха, вследствии обморожения. Проверить контур сплит системы Mitsubishi-Electric на утечку газа.
Обморожение как правило начинается из-за недостатка газа или кондиционер требует к себе внимания, — профилактики.

Код P4
Проверить дренаж, слив, — сработал датчик переполнения ванны. Забит слив.

Код P5
Не работает сток, двигатель дренажа работает в холостую.

msh 07 09 12 18 24nv

Коды ошибок. Mitsubishi-Electric до 2006 года выпуска

Обморожение как правило начинается из-за недостатка газа.

Код P8
Температурный режим вышел за заданные параметры, проверить датчик температуры на целостность. Сопротивление датчика должно быть в пределах 16 Ом.

Код P9
Датчик температуры замкнут.

Код F2
Ошибка L3 обрыв фазы.

Код F3
Ошибка 63L нет сигнала с платы управления.

Код F4
Ошибка 49C разъем разомкнут.

Код F9
Ошибка, — разъем 2 или более нет сигнала.

Код FA
Ошибка L2- обрыв фазы или 51см разъем разомкнут.

Код F7
Ошибка последовательности фаз шлейфа, проверить состояние кабеля.

Код F8
Сбои в питании, проверить напряжение в сети.

Код U2
Высокие температурные параметры работы компрессора, сработала защита от перегрузки.

Код U1
Датчик давления (высокое давление swicth 63H сработал)

Код U1
Фатальная ошибка.

Код UL
Низкое давление в системе, сработал датчик.

Код Ud
Сработала тепловая защита компрессора кондиционера. Смотреть исправление и причины, — код U2

Код U6
Перегрузка компрессора. Смотреть исправление ошибки и причины, — код U2

Код UA
Ошибка компрессора. Проверить пусковое реле.

Код UF
Нет сигнала блокировка пуска. Фатальная ошибка, неисправно всё, начинай проверку сначала.

Например смотреть неисправности тык

а) неисправности электрической части, системы эл. питания и управления кондиционером. рис. 1.

б) неисправности холодильного контура, рис. 2.

Блокировка пуска компрессора, неверные входящие и разрешающие пуск параметры.

Код UH
Текущая ошибка датчика.

Код U3
Проверить конденсатор, недостаточное сглаживание по току, варистор неисправен.

Код U4
Не работает датчик температуры наружнего блока кондиционера.

Дисплей на пульте дистанционного управления Mitsubishi-Electric.

Горит лампочка светодиода E0
Диагностика неисправности приема / передачи сигнала ошибки.
Сигнала нет, замыкание датчика.

Горит лампочка светодиода P1
Диагностика неисправности датчиков всасываемого воздуха, ошибка.
Сигнала нет, замыкание.

Горит лампочка светодиода P2
Диагностика неисправности труб, датчик T- ненормальный.
Сигнала от датчика нет, замыкание.

Горит лампочка светодиода P4
Датчика Drain ненормальный, выбросить в мусорное ведро.

Горит лампочка светодиода P5
Неисправное соединение, — утечка переполнения защиты механизма.
Сигнала нет, замыкание.

Горит лампочка светодиода P6
Диагностика неисправности Abnomality датчик обморожения / защита от перегрева режиме.
Сигнала нет, замыкание.

Горит лампочка светодиода P3
Диагностика неисправности системной ошибки (передача / прием сигнала)
Сигнала нет, замыкание.

Горит лампочка светодиода P7
Диагностика неисправностей Системная ошибка (адрес)
Сигнала нет, замыкание.

Горит лампочка светодиода P8
Диагностика неисправности Открытый неисправности блок
Обрыв цепи.

Mitsubishi-Electric. — Mr.Slim K-контроль PUH-EK

LED ON статус операции =
Светодиодная вспышка = Проверка кода diplay

Горит лампочка светодиода LD1
LED ON Компрессор директивы
Светодиодная вспышка последовательности фаз обнаружить

Горит лампочка светодиода LD2
LED ON Отопление директивы
Светодиодная вспышка Открытая фаза обнаружения

Горит лампочка светодиода LD3
LED ON Во время операции 63h3
Светодиодная вспышка трубы датчика короткий / открытые

Горит лампочка светодиода LD4
LED ON компрессора
Светодиодная вспышка высокого давления swicth (63H2) операции.

Горит лампочка светодиода lD5
LED ON Открытый вентилятор включаются
Светодиодная вспышка от перегрузки по току реле (51 см) операции.

Горит лампочка светодиода LD6
LED ON 4-ходовой клапан ON
Светодиодная вспышка тепловых swicth- светодиодов (26C) операции.

Горит лампочка светодиода LD7
LED ON Перепускной клапан Mitsubishi-Electric ON
Светодиодная вспышка Термистор (TH3) защита от перегрева.

Горит лампочка светодиода LD8
LED ON Нагреватель картера ON
Светодиодная вспышка Mitsubishi-Electric, — пассивный ввод.

Mitsubishi-Electric: неисправности в работе сплит-систем, коды ошибок

Серия Mitsubishi-Electric Делюкс (инвертор)
MSZ/MUZ-FA25/35VA

Серия Mitsubishi-Electric стандарт (инвертор) R410A
MFZ/MUZ-GA25/35/50VA

Серия Mitsubishi-Electric стандарт (без инвертора, конденсаторный пуск) R410A
MSC/MUH-GA20/25/35/50/60/80VB

Серия Mitsubishi-Electric стандарт (без инвертора) R22
MSC-MSH-MUH-07/09/12/18/24/30RV

Начинать проверку сплит системы на работоспособность необходимо, с замеров напряжения в сети и замеров токовых характеристик наружного блока кондиционера.

Важно: Перед установкой сплит системы обратите внимание на целостность упаковки. Замечены случаи несанкционированного доступа к платам внутренних блоков, неквалифицированный монтаж кондиционеров данного вида кондиционеров ведёт к выходу платы внутреннего блока к поломке.

Монтажники путают провода межблочного подключения в следствии чего плата перегорает. Не долго думая они, эти горе специалисты меняют на складе плату на новую (с другой сплит системы Mitsubishi-Electric) тщательно маскируя подмену.pdf

Не нарвитесь на неликвид. Перед установкой тщательно проверяйте как упаковку, так и следы вскрытия. При малейших подозрениях такую сплит систему не устанавливайте. Высокая вероятность подмены платы внутреннего блока на неисправную. Левый индикатор моргает постоянно.

Коды ошибок Mitsubishi Electric MSC-GE20/25/35/50VB, MS(H)-GA60/GD80VB, MU(H)-GA20/GA25/GA35/GE50/GA60/GD80VB

1. Меры предосторожности

1. Перед поиском неисправности проверьте следующее:
1) Питание к блокам.
2) Правильность соединения внутреннего и наружного блоков.

2. Обратите внимание на следующее:

1) Сначала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
2) Когда вынимаете платы, не повредите компоненты платы.
3) При отключении разъемов не тяните за провод.

kod oshibki Mitsubisi Electric on off 01 350

3. Процедура поиска неисправностей

1) Проверьте, не мигает ли индикаторная лампочка, указывая на неисправность. Установите количество и периодичность миганий, чтобы определить ошибку.
2) Если есть предположение, что плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.

Читайте также:  Коды ошибок на грейт вол сейф

4. Как менять батарейки

Слабые батарейки могут быть причиной ошибочной работы пульта ДУ.
В этом случае пульт нельзя восстановить просто заменой батареек! После замены батареек обязательно нажмите кнопку «сброс»(reset).

1) Замените батареи и установите крышку

kod oshibki Mitsubisi Electric on off 02 350

2) Нажмите кнопку сброса “RESET”

kod oshibki Mitsubisi Electric on off 03 350

Примечание 1 : Если не нажать кнопку “RESET” пульт ДУ может неправильно функционировать.
Примечание 2 : Информация по мультисистемам
Наружные блоки: MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
Внутренние блоки неинверторной серии можно подключать также к инверторным системам тип:
MXZ-A14WV, MXZ-A18WV, MXZ-A26WV, MXZ-A32WV.
В зависимости от производительности 2, 3 или 4 внутренних блока могут работать одновременно. Наружный блок включается в режим, соответствующий режиму работы первого включеного блока.
Если последующий блок включен в другой режим, то блок работать не будет и при этом будет мигать правый индикатор, как показано ниже. Все блоки мультисистемы должны быть включены в одинаковый режим: охлаждение или обогрев.

kod oshibki Mitsubisi Electric on off 04 350

Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB

· Мигающий светодиод обозначает неисправность.
· Постоянно включенный светодиод обозначает нормальную работу.
Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются.

Серия GF (холод)

Серия GF (работает только на холод) – Данные модели не имеют системы плавного регулирования производительности (ивертора). Они выпускаются в вариантах «только охлаждение» и «охлаждение и нагрев», имеют низкий уровень шума внутренних блоков и высокую энергоэффективность в классе безынверторных систем. Внутренние блоки оснащены антиоксидантными фильтрами, которые замедляют процессы старения в организме человека.

st noinv

Мы — официальный дилер кондиционеров Mitsubishi Electric в России

Гарантия 3 года | В наличии на складе | Серия представлена в шоуруме

Кондиционеры Mitsubishi-Electric | Неисправности сплит-систем, коды ошибок

Кондиционеры Mitsubishi-Electric, ошибки R410A

svetodiod neispravnosti

Таблица неисправности сплит систем Mitsubishi-Electric

Кондиционеры Mitsubishi-Electric | Неисправности сплит-систем, коды ошибок

Кондиционеры Mitsubishi-Electric, ошибки R410A

svetodiod neispravnosti

Таблица неисправности сплит систем Mitsubishi-Electric

Возможные ошибки кондиционера и их расшифровка

Ниже описаны типы и коды 25 основных ошибок сплит-систем Mitsubishi Electric.

Расшифровка Русский перевод P1 Intake sensor error Ошибка датчика (на входе) P2 Pipe (TH5) sensor error Ошибка датчика теплообменника ТН5 по схеме P4 Drain sensor error/Float switch connector (CN4F) open Дренажный поддон переполнен, либо обрыв поплавкового датчика CN4F P5 Drain pump error Ошибка дренажной помпы P6 Freezing/Overheating protection operation Ошибка из-за обмерзания или перегрева P8 Pipe temperature error Ошибка по температуре теплообменника P9 Pipe (TH2) sensor error Ошибка по датчику теплообменника ТН2 PA Forced compressor stop(due to water leakage abnormality) Принудительная остановка компрессора ( переполнение дренажной системы) E0, E3 Remote controller transmission error Потеряна связь с пультом управления E1, E2 Remote controller control board error Неисправна плата пульта управления E4, E5 Remote controller signal receiving error Проблемы с сигналом пульта управления E9 Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit) Нет связи между внутренним и внешним блоком (Ошибка на внешнем блоке) EE Communication error between indoor and outdoor units Отсутствует межблочная связь между внутренним и внешним блоками U1,Ud Abnormal high pressure (63H worked)/Overheating protection operationс Высокое давление по датчику 63Н / защита от перегрева U2 Abnormal high discharging temperature/49C worked/insufficient refrigerant Сработал датчик 49С, очень низкое давление нагнетания, недостаток хладагента U3, U4 Open/short of outdoor unit thermistors Обрыв, короткое замыкание термодатчика внешнего блока U5 Abnormal temperature of heat sink Температура конденсатора не соответствует норме U6 Compressor overcurrent interruption/Abnormal of power module Компрессор принудительно остановлен из-за токовой перегрузки, или неисправен силвой модуль U7 Abnormality of super heat due to low discharge temperatureAbnormal high discharging temperature/49C worked/insufficient refrigerant Сработал датчик 49С / очень низкое давление нагнетания / недостаток хладагента U8 Outdoor unit fan protection stop Двигатель вентилятора внешнего блока остановлен U9, UH Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to main circuit/Current sensor error Повышенное / пониженное напряжение питания, неисправность токового датчика UF Compressor overcurrent interruption (When compressor locked) Компрессор остановлен из-за токовой перегрузки, компрессор заклинило UP Compressor overcurrent interruption Остановка компрессора из-за перегрузки по току Fb Indoor unit control system error (memory error, etc.) Ошибка платы управления внутреннего блока (EEPROM и т.д.)

Кондиционер митсубиси электрик коды ошибок

Остановка компрессора из-за перегрузки по току

Indoor unit control system error (memory error, etc.)

Ошибка платы управления внутреннего блока (EEPROM и т.д.)

Дисплей на пульте дистанционного управления Mitsubishi Electric.
Горит лампочка светодиода E0
Диагностика неисправности приема / передачи сигнала ошибки.
Сигнала нет, замыкание датчика.
Горит лампочка светодиода P1
Диагностика неисправности датчиков всасываемого воздуха, ошибка.
Сигнала нет, замыкание.
Горит лампочка светодиода P2
Диагностика неисправности труб, датчик T- ненормальный.
Сигнала от датчика нет, замыкание.
Горит лампочка светодиода P4
Датчика Drain ненормальный, выбросить в мусорное ведро.
Горит лампочка светодиода P5
Неисправное соединение, — утечка переполнения защиты механизма.
Сигнала нет, замыкание.
Горит лампочка светодиода P6
Диагностика неисправности Abnomality датчик обморожения / защита от перегрева режиме.
Сигнала нет, замыкание.
Горит лампочка светодиода P3
Диагностика неисправности системной ошибки (передача / прием сигнала).
Сигнала нет, замыкание.
Горит лампочка светодиода P7
Диагностика неисправностей Системная ошибка (адрес)
Сигнала нет, замыкание.
Горит лампочка светодиода P8
Диагностика неисправности Открытый неисправности блок
Обрыв цепи.
Подробнее: Ошибки P1, P2, P3, P4, P5, P6
Mitsubishi Electric. — Mr.Slim K-контроль PUH-EK

Наружный блок
LED ON статус операции =
Светодиодная вспышка = Проверка кода diplay
Горит лампочка светодиода LD1
LED ON Компрессор директивы
Светодиодная вспышка последовательности фаз обнаружить
Горит лампочка светодиода Mitsubishi Electric LD2
LED ON Отопление директивы
Светодиодная вспышка Открытая фаза обнаружения
Горит лампочка светодиода LD3
LED ON Во время операции 63H1
Светодиодная вспышка трубы датчика короткий / открытые
Горит лампочка светодиода LD4
LED ON компрессора
Светодиодная вспышка высокого давления swicth (63H2) операции.
Горит лампочка светодиода lD5
LED ON Открытый вентилятор включаются
Светодиодная вспышка от перегрузки по току реле (51 см) операции.
Горит лампочка светодиода LD6
LED ON 4-ходовой клапан ON
Светодиодная вспышка тепловых swicth- светодиодов (26C) операции.
Горит лампочка светодиода LD7
LED ON Перепускной клапан Mitsubishi Electric ON
Светодиодная вспышка Термистор (TH3) защита от перегрева.
Горит лампочка светодиода LD8
LED ON Нагреватель картера ON
Светодиодная вспышка Mitsubishi Electric, — пассивный ввод.

С более подробным описанием параметров систем кондиционирования Mitsubishi Electric вы можете ознакомиться в этой статье.

Коды ошибок Mitsubishi Electric MUZ-FD_VA наружный блок

1. Меры предосторожности

1. Перед поиском неисправности проверьте следующее:
1) Питание к блокам.
2) Правильность соединения внутреннего и наружного блоков.

2. Обратите внимание на следующее:

1) Сначала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
2) Когда вынимаете платы, не повредите компоненты платы.
3) При отключении разъемов не тяните за провод.

kod oshibki Mitsubisi Electric on off 01 350

3. Процедура поиска неисправностей

1) Проверьте, не мигает ли индикаторная лампочка, указывая на неисправность. Установите количество и периодичность миганий, чтобы определить ошибку.
2) Если есть предположение, что плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.

Ошибки промышленных систем ME

Для мультизональных систем серии City Multi

Все серии и модели кондиционеров ME

Получить расшифровку всех возможных кодов холодильного оборудования Mitsubishi Electric можно на сайте:

Программа Mitsubishi Electric Service

Компания Mitsubishi Electric разработала программу для телефонов с помощью которой можно получить расшифровку кода ошибок.

Программа позволяет считывать:

Дополнительная информация по оборудованию Mitsubishi Electric

Mitsubishi Electric является одним из признанных лидеров в области производства систем кондиционирования как в Японии, так и во всём мире. На этот сектор бизнеса приходится примерно 12% всего оборота компании, то есть более 3 млрд. долларов. Эта величина аналогична обороту компаний, специализирующихся исключительно на выпуске кондиционеров. Непосредственно производством кондиционеров в Mitsubishi Electric заняты 5 заводов в Японии, Азии и Европе. Кроме этого, ещё 2 завода производят компрессоры, а один – системы вентиляции. Однако работа над новыми моделями ведётся не только на этих заводах. Специализация корпорации в области HI-TECH позволяет использовать все последние достижения в области микроэлектроники, систем управления и автоматики для разработки новых моделей кондиционеров. Не случайно системы кондиционирования Mitsubishi Electric отличаются наиболее мощными возможностями по управлению, установке, интегрированию в «интеллектуальные» здания. За период работы в области систем кондиционирования Mitsubishi Electric стала мировым лидером и оставила свой след в развитии этой индустрии.

Коды ошибок бытовых кондиционеров

Определить ошибку в бытовых сплит системах можно по миганию индикаторов на панели внутреннего блока.

oshibki mitsubishi 07

oshibki mitsubishi 06

oshibki mitsubishi 05

oshibki mitsubishi 04

oshibki mitsubishi 03

oshibki mitsubishi 02

oshibki mitsubishi 01

Поиск и устранение неисправностей:

Все серии и модели кондиционеров ME

Получить расшифровку всех возможных кодов холодильного оборудования Mitsubishi Electric можно на сайте:

Программа Mitsubishi Electric Service

Компания Mitsubishi Electric разработала программу для телефонов с помощью которой можно получить расшифровку кода ошибок.

Программа позволяет считывать:

Технические характеристики модели MS-GF20VA / MU-GF20VA

Сравнить с другими моделями

Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB

kod oshibki Mitsubisi Electric on off 05· Мигающий светодиод обозначает неисправность.
· Постоянно включенный светодиод обозначает нормальную работу.
Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
