Event codes alert the operator that an abnormal engine operating condition such as low oil pressure or high coolant temperature has been detected. When the event code is generated, the event is active.
Active Event Codes
An active event code represents a problem with engine operation. Correct the problem as soon as possible.
Active event codes are listed in ascending numerical order. The code with the lowest number is listed first.
When certain event codes are activated, the Electronic Control Module (ECM) also generates a flash code that will be displayed on the diagnostic lamp. Refer to Troubleshooting, “Diagnostic Code Cross Reference” for a cross-reference between event codes and flash codes.

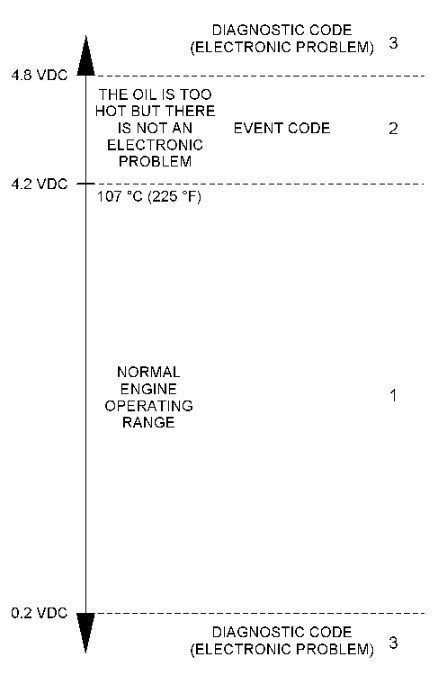

Illustration 1 is an example of the operating range of an oil temperature sensor. Do not use the Illustration to troubleshoot the oil temperature sensor.
Illustration 1 g01139661
Example of the typical operating range of an oil temperature sensor
This area represents the normal temperature range for the engine oil. The normal output voltage of the sensor is between 0.2 VDC and 4.2 VDC.
In this area, the oil temperature above 107 °C (225 °F) is higher than normal. The output voltage of the sensor will generate an event code. The sensor does not have an electronic problem.
In these areas, the output voltage of the sensor is too high or too low. The voltage is outside of the normal range. The electronic problem will generate a diagnostic code. Refer to Troubleshooting, “Troubleshooting with a Diagnostic Code” for additional information on diagnostic codes.
“EXXX (Y) Description of the event”
“E004
Engine Overspeed Shutdown”
In this example, the number 3 indicates the severity of the event. ЕСМ имеет три уровня реагирования на события:
Предупреждение
– Данное состояние представляет собой серьезную проблему в работе двигателя. Однако это условие не требует снижения мощности или отключения.
Снижение мощности
– В этом случае ECM снижает мощность двигателя, чтобы предотвратить возможное повреждение двигателя.
Выключение
– В этом случае ECM выключает двигатель, чтобы предотвратить возможное повреждение двигателя.
Реакции на определенные события могут быть запрограммированы в ECM. См. раздел «Устранение неполадок», «Параметры конфигурации системы».
Коды зарегистрированных событий
Зарегистрированные события перечислены в хронологическом порядке. Самый последний код события указан первым.
Эта информация может быть полезна при устранении периодически возникающих проблем. Зарегистрированные коды также можно использовать для проверки производительности двигателя.
Очистка кодов событий
Всегда очищайте зарегистрированные коды событий после исследования и устранения проблемы, вызвавшей появление кода.
Обязательно проверьте разъемы. Это очень важно при проблемах, которые носят периодический характер. См. раздел «Устранение неполадок», «Электрические разъемы – проверка».
Если эти действия не решили проблему, определите процедуры в этом руководстве, которые лучше всего описывают событие. Проверьте каждую возможную причину в соответствии с рекомендованными тестами.
Точки срабатывания системы мониторинга
Система мониторинга определяет уровень действий, предпринимаемых электронным модулем управления (ECM) в ответ на условие, которое может привести к повреждению двигателя. При возникновении любого из этих условий сработает соответствующий код события.
Таблица 1 содержит условия, которые контролируются, и точки срабатывания по умолчанию для каждого состояния. Каждое условие имеет связанный параметр. Настройки каждого параметра можно просмотреть с помощью специалиста по электронике Caterpillar (ET). Точки срабатывания для некоторых параметров можно регулировать с помощью Cat ET.
