Когда ваш автомобиль выдает ошибку P0500, это означает, что он обнаружил неисправность в датчике скорости (датчик, который считывает скорость автомобиля и отправляет информацию на спидометр).
Датчик скорости (ДС) контролируется электронным блоком управления (ЭБУ), и когда тест датчика заканчивается ошибкой или отсутствием сигнала, ЭБУ устанавливает код P0500. Сразу после этого загорится индикатор Check Engine, чтобы предупредить вас о проблеме.
Что означает ошибка P0500?
По сути, код P0500 означает, что скорость транспортного средства, считываемая датчиком скорости (VSS — Vehicle Speed Sensor), не соответствует ожидаемой.
Датчик скорости используется блоком управления двигателя наряду с другими датчиками для обеспечения правильной работы автомобиля.
Как правило, ДС представляет собой электромагнитный датчик, который использует вращающееся импульсное кольцо для замыкания входной цепи в ЭБУ.

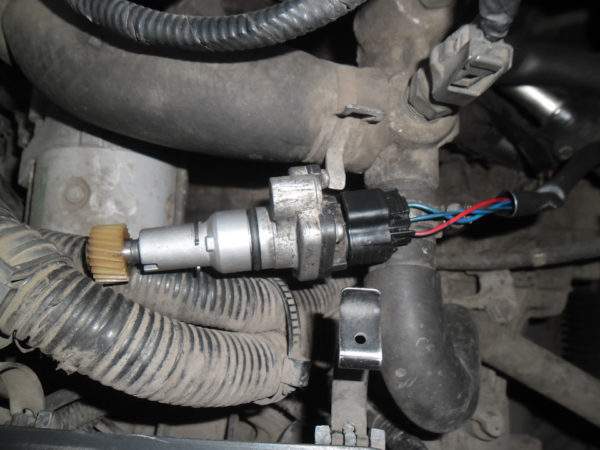

Датчик скорости установлен в корпусе коробки передач в таком положении, чтобы задающий диск проходил в непосредственной близости от него. Импульсный ротор прикреплён к выходному валу трансмиссии так, чтобы он вращался вместе с ним.
Когда ротор проходит мимо электромагнитного наконечника ДС, отверстия и канавки замыкают и размыкают цепь. Этот сигнал распознаётся блоком управления как скорость автомобиля.
Симптомы ошибки P0500
Симптомы кода неисправности P0500 могут включать в себя:
Причины ошибки P0500
Код P0500 может свидетельствовать о том, что произошло одно или несколько из следующих событий:
Диагностика P0500
Следующие шаги помогут вам устранить ошибку P0500.
Осмотр датчика и соединений
Многие проблемы можно легко найти в жгуте и разъёмах. Начинайте диагностику с визуального осмотра датчика и его соединений.
Проверьте ДС с помощью диагностического прибора
Подключите диагностический прибор или адаптер и откройте данные в реальном времени. Следите за показаниями скорости во время движения и посмотрите, соответствует ли они вашей скорости. Для этого можно использовать программу Torque.
Если показания не соответствуют вашей фактической скорости — что-то не так с датчиком или его цепью. Если показания совпадают, но ошибка P0500 не уходит, у вас, вероятно, периодически возникающая неисправность.
Проверьте выход датчика
Если автомобиль не прошёл перечисленные выше испытания, значит самое время определить, какая часть цепи ДС виновата. Процесс тестирования немного отличается, в зависимости от типа датчика.
Герконовый датчик
Для проверки геркона поверните трос спидометра или колесо и с помощью мультиметра посмотрите, замыкается и размыкается ли цепь.
Датчик на постоянном магните
Датчик с постоянным магнитом также можно проверить с помощью мультиметра. Снимите разъём и подключите прибор к клеммам датчика.
Большинство ДС должны показывать значения от 190 до 250 Ом, но для точной информации рекомендуется обратиться к спецификации производителя.
Естественно, если мультиметр показал «OVER», «OL», или «1», то датчик следует заменить.
Затем поднимите автомобиль. Вращайте колеса и следите за омметром — показания должны колебаться. Это также можно сделать с мультиметром, настроенным на считывание переменного напряжения (AC). Если показания не меняются, датчик неисправен и должен быть заменен.
Датчик на эффекте Холла
Используя информацию из руководства по ремонту, определите, какой вывод на разъёме датчика является проводом возврата сигнала. Используя мультиметр в режиме измерения постоянного напряжения «DC», проверьте обратный провод датчика.
Подсоедините чёрный измерительный провод мультиметра к минусу аккумулятора. Поворачивая колеса, вы должны увидеть, как показания напряжения на приборе меняются.
Проверка датчика скорости осциллографом
Хотя мультиметр можно использовать для проверки датчиков скорости, гораздо лучше проверять их с помощью осциллографа. Он позволяет просматривать форму сигнала датчика и проверять наличие несоответствий.
Магнитный датчик выдает переменную синусоидальную форму. Датчик Холла создает квадратную форму волны. Этот сигнал никогда не опускается ниже нулевой точки.
Проверьте цепь датчика скорости
Если вы проверили датчик скорости, но код P0500 все еще присутствует, вам необходимо проверить цепь датчика.
Проверка цепи герконового датчика
Схема геркона довольно проста. Датчик будет иметь два провода, идущие к нему: питание и обратный сигнал в ЭБУ. Посмотрите руководство по ремонту вашего автомобиля, чтобы определить, где какой провод.
Проверка цепи датчика с постоянным магнитом
Датчик с постоянным магнитом вырабатывает свое собственное напряжение, поэтому на него будет идти только два провода — земля и обратный сигнал.
Посмотрите электромонтажную схему вашего автомобиля, чтобы определить, какой контакт на разъёме является сигналом, а какой — заземлением.
Проверка цепи датчика Холла
Датчик с эффектом Холла имеет три провода: сигнальный, опорное напряжение и земля. Посмотрите электромонтажную схему, чтобы определить, где какой провод на разъёме.
Наконец, проверьте целостность цепи до блока управления (описано выше).
Если датчик и проводка в порядке, остается только один элемент — ЭБУ. Однако перед заменой блока управления рекомендуется дважды и трижды проверить всё остальное. Э БУ редко выходят из строя, и их замена обходится дорого.
Коды ошибок, связанные с P0500
Код ошибки ODB-II P0500 – неисправность в цепи датчика скорости
Датчик скорости автомобиля Lada передает блоку управления двигателем и АКПП информацию о скорости движения транспортного средства. Эти данные поступают на спидометр, где отображается скорость движения (в километрах или милях в час). Кроме того, она поступает в другие системы автомобиля – трансмиссия, ABS, системы управления тягой/курсовой устойчивости и усилитель рулевого управления. Датчик скорости автомобиля может устанавливаться в различных местах – задний дифференциал, выходной вал коробки передач, в ступице колеса или рядом с ней.
Ошибка P0500 фиксируется блоком управления Lada, когда сигнал в 0 км/ч (0 миль в час) передается в модуль управления двигателем (ECM) от датчика скорости автомобиля даже во время движения автомобиля.
Причины ошибки P0500 Lada
Если блок управления двигателем зафиксировал ошибку P0500, это означает, что в него или блок управления трансмиссией не поступает сигнал от датчика скорости (VSS). Используя сканер ODB-II нужно записать данные стоп-кадра ошибки P0500, а затем, во время тестовой поездки повторить условия возникновения ошибки. Во время проверки необходимо убедится, что сигнал от датчика скорости поступает стабильно и плавно. Если сигнал VSS отсутствует, необходимо визуально осмотреть датчик и его проводку на наличие повреждений. Если датчик “выглядит” нормально, необходимо снять его и протестировать. Проверка снятого датчика имеет свои преимущества: во-первых, это позволяет отсечь неисправности проводки и разъемов, а во-вторых сразу определить работает датчик и определить качество его сигнала. Если сигнал датчика скорости выглядит нормально и стабильно, то обычно проблема находится в проводке между датчиком и PCM. Если у сигнала датчика плохая осциллограмма, то проблема кроется в датчике. Также бывают случаи, когда проблемой становилась неисправная приборная панель или спидометр Lada, из-за этого сигнал датчика скорости пропадал или становился очень слабым.
Код ошибки ODB-II P0500 – неисправность в цепи датчика скорости
Датчик скорости автомобиля ВАЗ передает блоку управления двигателем и АКПП информацию о скорости движения транспортного средства. Эти данные поступают на спидометр, где отображается скорость движения (в километрах или милях в час). Кроме того, она поступает в другие системы автомобиля – трансмиссия, ABS, системы управления тягой/курсовой устойчивости и усилитель рулевого управления. Датчик скорости автомобиля может устанавливаться в различных местах – задний дифференциал, выходной вал коробки передач, в ступице колеса или рядом с ней.
Ошибка P0500 фиксируется блоком управления ВАЗ, когда сигнал в 0 км/ч (0 миль в час) передается в модуль управления двигателем (ECM) от датчика скорости автомобиля даже во время движения автомобиля.
Причины ошибки P0500 ВАЗ
Если блок управления двигателем зафиксировал ошибку P0500, это означает, что в него или блок управления трансмиссией не поступает сигнал от датчика скорости (VSS). Используя сканер ODB-II нужно записать данные стоп-кадра ошибки P0500, а затем, во время тестовой поездки повторить условия возникновения ошибки. Во время проверки необходимо убедится, что сигнал от датчика скорости поступает стабильно и плавно. Если сигнал VSS отсутствует, необходимо визуально осмотреть датчик и его проводку на наличие повреждений. Если датчик “выглядит” нормально, необходимо снять его и протестировать. Проверка снятого датчика имеет свои преимущества: во-первых, это позволяет отсечь неисправности проводки и разъемов, а во-вторых сразу определить работает датчик и определить качество его сигнала. Если сигнал датчика скорости выглядит нормально и стабильно, то обычно проблема находится в проводке между датчиком и PCM. Если у сигнала датчика плохая осциллограмма, то проблема кроется в датчике. Также бывают случаи, когда проблемой становилась неисправная приборная панель или спидометр ВАЗ, из-за этого сигнал датчика скорости пропадал или становился очень слабым.
