Коды ошибок srs субару

Опубликовано в Forester (1997-2005)

Диагностика неисправностей SRS

Система самодиагностики SRS

Проверка исправности функционирования контрольной лампы SRS/AIR
BAG

Включите зажигание, – контрольная лампа SRS должна загореться и оставаться с горящем
состоянии в течение около 8 секунд. Отказ лампы от выключения свидетельствует
о том, что модуль самодиагностики ECU SRS выявил неисправность, код которой занесен
в память процессора (см. ниже).

Считывание кодов неисправностей SRS

Очистка памяти блока самодиагностики

Диагностика отказов SRS

Схема расположения контактных разъемов SRS

Диагностический код 11

Диагностический код 12

Диагностический код 15

Диагностический код 16

Диагностический код 21

Присутствие в памяти модуля самодиагностики кода 21 свидетельствует о необходимости
выполнения замены ECU SRS (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 22

При высвечивании кода 22 следует произвести замену ECU SRS, а также датчиков и
модулей передних подушек безопасности (см. Раздел Снятие и установка компонентов SRS).

Диагностический код 23

Диагностический код 24

Диагностический код 25

Диагностический код 31

Диагностический код 32

Диагностический код 41

Диагностический код 42

Диагностический код 45

Диагностический код 46

Диагностический код 51

Диагностический код 52

Диагностический код 53

Присутствие в памяти блока самодиагностики кода 53 означает необходимость выполнения
замены датчика правой боковой подушки безопасности (см. Раздел Снятие
и установка компонентов SRS). В заключение не забудьте активировать SRS и
проверить исправность ее функционирования по срабатыванию контрольной лампы (см.
Раздел Система дополнительной безопасности (SRS) – устройство
и принцип функционирования).

Диагностический код 54

Присутствие в памяти блока самодиагностики кода 54 означает необходимость выполнения
замены датчика левой боковой подушки безопасности (см. Раздел Снятие
и установка компонентов SRS). В заключение не забудьте активировать SRS и
проверить исправность ее функционирования по срабатыванию контрольной лампы (см.
Раздел Система дополнительной безопасности (SRS) – устройство
и принцип функционирования).

Диагностический код 55

Присутствие в памяти блока самодиагностики кода 55 означает необходимость выполнения
замены спинки переднего сиденья со сработавшим модулем боковой подушки безопасности.
В заключение не забудьте активировать SRS и проверить исправность ее функционирования
по срабатыванию контрольной лампы (см. Раздел Система дополнительной
безопасности (SRS) – устройство и принцип функционирования).

Контрольная лампа SRS не отключается

Контрольная лампа SRS не включается

Контрольная лампа SRS высвечивает ложный диагностический код

Switch to Desktop Version

Главное меню (Мобильное)

Коды ошибок srs субару

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

Читайте также:  0xc0000098 при установке и запуске Windows 7, 8, 10. Как исправить?

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

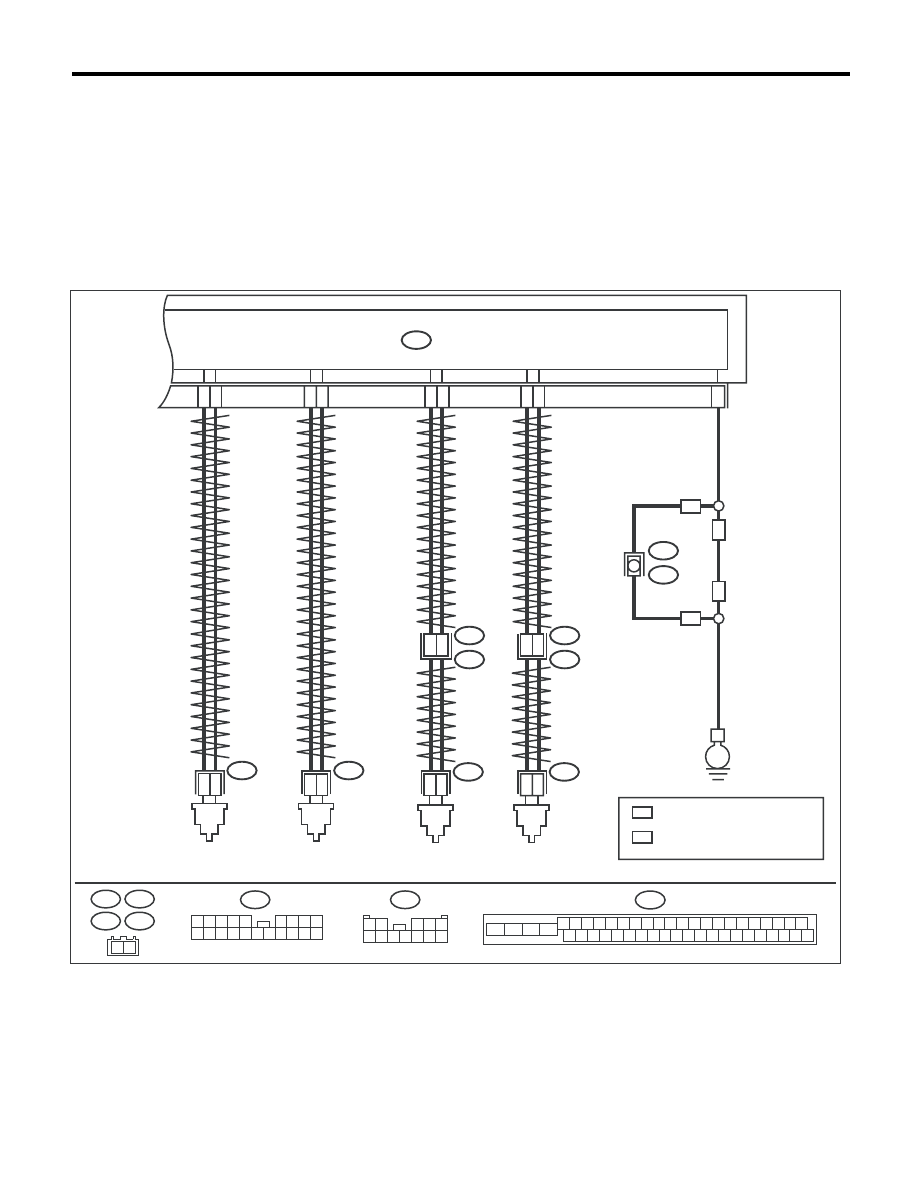

D: КДН C0027 РАЗРЫВ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА

СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:• Неисправность датчика скорости колеса системы ABS (обрыв провода, слишком высокое вход-ное напряжение)• Неисправность разъема жгута проводовПРИЗНАК НЕИСПРАВНОСТИ:• Не работает система ABS.• Не работает система VDC.ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDCCM & H/U

RH : МОДЕЛЬ С ПРАВОСТОРОННИМ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ    УПРАВЛЕНИЕМ

Коды ошибок srs субару

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪЕМЕ.Проверьте надежность контактов в разъеме между VDCCM&H/U и датчиком скорости колеса системы ABS.

Выявлена ли ненадежность контакта?

Устраните неис-правность в разъ-еме.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖДУ VDCCM&H/U И ДАТЧИКОМ СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.1) Отсоедините разъем (B310) от VDCCM&H/U.2) Отсоедините разъем от датчика скорости ко-леса системы ABS.3) Измерьте сопротивление между разъемом VDCCM&H/U и разъемом датчика скорости коле-са системы ABS.

(B310) № 6 — (B6) № 1:(B310) № 5 — (B6) № 2:

(B310) № 1 — (B15) № 1:(B310) № 26 — (B15) № 2:

(B310) № 3 — (R72) № 2:(B310) № 4 — (R72) № 1:

(B310) № 2 — (R73) № 2:(B310) № 27 — (R73) № 1:

Составляет ли величина со-противления менее 0,5 Ом?

Устраните неис-правность в разъ-еме жгута прово-дов между VDCCM&H/U и датчиком скоро-сти колеса систе-мы ABS.

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА МАССУ.Измерьте сопротивление между разъемом VDCCM&H/U и массой кузова.

(B310) № 6 — Масса кузова:

(B310) № 1 — Масса кузова:

(B310) № 4 — Масса кузова:

(B310) № 27 — Масса кузова:

Составляет ли величина со-противления 1 МОм или бо-лее?

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ДАТЧИ-КА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.1) Подсоедините разъем VDCCM&H/U.2) Переведите выключатель зажигания в поло-жение ON.3) Измерьте напряжение между разъемом дат-чика скорости колеса системы ABS и массой ку-зова.

(B6) № 2 (+) — Масса кузова (–):

(B15) № 2 (+) — Масса кузова (–):

(R72) № 2 (+) — Масса кузова (–):

(R73) № 2 (+) — Масса кузова (–):

Составляет ли величина на-пряжения 5 — 16 В?

Коды ошибок srs субару

E: КДН C0022 СИГНАЛ ДАТЧИКА СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

F: КДН C0024 СИГНАЛ ДАТЧИКА СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS

G: КДН C0026 СИГНАЛ ДАТЧИКА СКОРОСТИ

ЗАДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ VDCCM&H/U.1) Переведите выключатель зажигания в поло-жение OFF.2) Отсоедините разъем VDCCM&H/U.3) Переведите выключатель зажигания в поло-жение ON.4) Измерьте напряжение между клеммами разъ-ема VDCCM&H/U.

(B310) № 28 (+) — (B310) № 25 (–):

Составляет ли величина на-пряжения 10 — 15 В?

Проверьте гене-ратор, аккумуля-тор и цепь пита-ния VDCCM&H/U.

Имеет ли сигнал ту же фор-му, что показана на рисунке?

Замените датчик скорости колеса системы ABS.

Отображается ли на дисплее тот же самый КДН?

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Проведите диа-гностику в соот-ветствии с КДН.

Причиной явля-ются временные шумовые помехи.

содержание   ..



   ..

Коды ошибок srs субару

Список кодов диагностики неисправностей (КДН)

• Замыкание на силовой провод в жгуте проводов левой подушки-шторки безопасности.• Неисправность модуля левой подушки-шторки безопасности.• Неисправность блока управления системой по-душек безопасности.

Front Sensor Bus RH CommunicationError

• Разрыв или короткое замыкание в правом жгуте проводов между блоком управления системой по-душек безопасности и дополнительным датчиком лобового удара.• Неисправность правого дополнительного датчи-ка лобового удара.• Неисправность блока управления системой по-душек безопасности.

Front Sensor Bus LH CommunicationError

• Разрыв или короткое замыкание в левом жгуте проводов между блоком управления системой по-душек безопасности и дополнительным датчиком лобового удара.• Неисправность левого дополнительного датчика лобового удара.• Неисправность блока управления системой по-душек безопасности.

Читайте также:  Что это такое

Side Sensor Bus RH CommunicationError

• Разрыв или короткое замыкание в правом жгуте проводов между блоком управления системой по-душек безопасности и датчиком боковой подушки безопасности.• Неисправность датчика правой боковой подуш-ки безопасности или датчика правой подушки-шторки безопасности.• Неисправность блока управления системой по-душек безопасности.

Коды ошибок srs субару

Side Sensor Bus LH CommunicationError

• Разрыв или короткое замыкание в левом жгуте проводов между блоком управления системой по-душек безопасности и датчиком боковой подушки безопасности.• Неисправность датчика левой боковой подушки безопасности или датчика левой подушки-шторки безопасности.• Неисправность блока управления системой по-душек безопасности.

• Разрыв или короткое замыкание в жгуте прово-дов между блоком управления системой подушек безопасности и вспомогательным датчиком опре-деления уровня безопасности.• Неисправность вспомогательного датчика опре-деления уровня безопасности.• Неисправность блока управления системой по-душек безопасности.

Front Sub Sensor RH FalseInstallation

• Датчик лобового удара (правый) был неправиль-но установлен.• Неисправность блока управления системой по-душек безопасности.

• Датчик лобового удара (левый) был неправильно установлен.• Неисправность блока управления системой по-душек безопасности.

Неисправность вспомогательного датчика опреде-ления уровня безопасности.

Коды ошибок srs субару

Satellite Sensor False Installation

• Вспомогательный датчик определения уровня безопасности был неправильно установлен.• Неисправность блока управления системой по-душек безопасности.

• Датчик правой боковой подушки безопасности был неправильно установлен.• Неисправность блока управления системой по-душек безопасности.

Curtain Airbag Sensor RH FalseInstallation

• Датчик правой подушки-шторки безопасности был неправильно установлен.• Неисправность блока управления системой по-душек безопасности.

Curtain Airbag Sensor LH FalseInstallation

Коды ошибок srs субару

Таблица диагностики с кодами неисправностей

14.Таблица диагностики с кодами неисправностей

A: КДН 11 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системыподушек безопасности.• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки бе-зопасности (водителя).• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки.• Неисправность модуля подушки безопасности водителя.• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:• Перед проведением диагностики системы подушек безопасности, убедитесь в том, что вы-ключатель зажигания находится в положении OFF, отсоедините провод массы от аккумуля-тора и подождите не менее 20 секунд, прежде чем приступить к работе.• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-реждающая лампа работает нормально.• В целях безопасности, при проверке основного жгута проводов системы подушек безопаснос-ти отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-ля поясной лямки ремня безопасности.ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ПОВОРОТНЫЙ РАЗЪЕМ  РУЛЕВОЙ КОЛОНКИ

Коды ошибок srs субару

Неисправность предупреждающей лампы системы подушек безопасности

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.Переведите выключатель зажигания в положение ON и убедитесь в том, что предупреждающая лампа на комбинации приборов горит.

Горят ли все предуп-реждающие лампы, кро-ме предупреждающей лампы системы поду-шек безопасности?

Проверьте ком-бинацию прибо-ров.

Отображается ли на дисплее Subaru Select Monitor какой-либо КДН?

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 5 (В БЛОКЕ ГЛАВНЫХ ПРЕДОХРАНИТЕЛЕЙ).Снимите предохранитель № 5 и проведите его визу-альную проверку.

Предохранитель № 5 (в блоке главных пре-дохранителей) перего-рел?

Замените пре-дохранитель № 5. Если предохра-нитель № 5 снова перегорит, пере-ходите к шагу 4.

ПРОВЕРКА ЦЕПИ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМПЫ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (В КОМБИ-НАЦИИ ПРИБОРОВ).1) Переведите выключатель зажигания в положение OFF, отсоедините провод массы от аккумулятора и выждите не менее 20 секунд.2) Отсоедините разъемы (AB1) и (B31).3) Подсоедините клемму массы к аккумулятору и пе-реведите выключатель зажигания в положение ON.

Горит ли предупрежда-ющая лампа системы подушек безопасности?

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.1) Переведите выключатель зажигания в положение OFF, отсоедините провод массы от аккумулятора и выждите не менее 20 секунд.2) Подсоедините разъемы (AB1) и (B31).3) Отсоедините разъемы (AB6, AB17, AB18) от блока управления системой подушек безопасности.4) Подсоедините клемму массы к аккумулятору и пе-реведите выключатель зажигания в положение ON.

Читайте также:  Диагностика Lada Kalina, коды ошибок и методы их устранения -

Замените как ос-новной жгут про-водов системы подушек безо-пасности, так и жгут проводов перегородки мо-торного отсека.

Коды ошибок srs субару

13.Список кодов диагностики неисправностей (КДН)

• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы по-душек безопасности.• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки безо-пасности (водителя).• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки.• Неисправность блока управления системой по-душек безопасности.• Неисправность модуля подушки безопасности водителя.

• Разрыв, короткое замыкание или замыкание на массу цепи основного жгута проводов системы по-душек безопасности.• Разрыв, короткое замыкание или замыкание на массу цепи жгута проводов модуля подушки безо-пасности (переднего пассажира).• Неисправность блока управления системой по-душек безопасности.• Неисправность модуля подушки безопасности переднего пассажира.

• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со стороны водителя).• Замыкание на силовой провод цепи жгута прово-дов модуля подушки безопасности (водителя).• Замыкание на силовой провод цепи поворотного разъема рулевой колонки.• Неисправность блока управления системой по-душек безопасности.• Неисправность модуля подушки безопасности водителя.

• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со стороны переднего пассажира).• Замыкание на силовой провод цепи жгута прово-дов модуля подушки безопасности (переднего пас-сажира).• Неисправность блока управления системой по-душек безопасности.• Неисправность модуля подушки безопасности переднего пассажира.

Неисправность блока управления системой поду-шек безопасности.

Сработал модуль передней подушки безопасности и преднатяжитель ремня безопасности (левого/правого).В моделях с преднатяжителем поясной лямки рем-ня безопасности срабатывает также преднатяжи-тель поясной лямки ремня безопасности.

Коды ошибок srs субару

Front Sub Sensor RH Failure

Неисправность правого дополнительного датчика лобового удара.

Неисправность левого дополнительного датчика лобового удара.

• Неисправность в цепи жгута проводов правой боковой подушки безопасности.• Модуль правой боковой подушки безопасности неисправен.• Неисправность блока управления системой по-душек безопасности.

• Неисправность в цепи жгута проводов левой бо-ковой подушки безопасности.• Модуль левой боковой подушки безопасности неисправен.• Неисправность блока управления системой по-душек безопасности.

• Замыкание на силовой провод в жгуте проводов правой боковой подушки безопасности.• Неисправность блока управления системой по-душек безопасности.

• Замыкание на силовой провод в жгуте проводов левой боковой подушки безопасности.• Неисправность блока управления системой по-душек безопасности.

Датчик правой боковой подушки безопасности не-исправен.

Датчик левой боковой подушки безопасности не-исправен.

• Срабатывает модуль боковой подушки безопас-ности и модуль подушки-шторки безопасности.• Срабатывание модуля подушки-шторки безопас-ности.

Curtain Airbag Sensor RH Failure

Curtain Airbag Sensor LH Failure

• Разрыв, короткое замыкание или замыкание на массу цепи преднатяжителя правого ремня безо-пасности.• Неисправность блока управления системой по-душек безопасности.• Преднатяжитель ремня безопасности неисправен.• Жгут проводов преднатяжителя ремня безопас-ности неисправен.

Коды ошибок srs субару

• Разрыв, короткое замыкание или замыкание на массу в цепи преднатяжителя левого ремня безо-пасности.• Неисправность блока управления системой по-душек безопасности.• Преднатяжитель ремня безопасности неисправен.• Жгут проводов преднатяжителя ремня безопас-ности неисправен.

• Замыкание на силовой провод в цепи преднатя-жителя правого ремня безопасности.• Преднатяжитель ремня безопасности неисправен.• Жгут проводов преднатяжителя ремня безопас-ности неисправен.• Неисправность блока управления системой по-душек безопасности.

• Замыкание на силовой провод в цепи преднатя-жителя левого ремня безопасности.• Преднатяжитель ремня безопасности неисправен.• Жгут проводов преднатяжителя ремня безопас-ности неисправен.• Неисправность блока управления системой по-душек безопасности.

• Разрыв, короткое замыкание или замыкание на массу цепи преднатяжителя поясной лямки право-го ремня безопасности.• Неисправность преднатяжителя поясной лямки ремня безопасности.• Неисправность жгута проводов преднатяжителя поясной лямки ремня безопасности.• Неисправность блока управления системой по-душек безопасности.

• Замыкание на силовой провод в цепи преднатяжи-теля поясной лямки правого ремня безопасности.• Неисправность преднатяжителя поясной лямки ремня безопасности.• Неисправность жгута проводов преднатяжителя поясной лямки ремня безопасности.• Неисправность блока управления системой по-душек безопасности.

• Неисправность в цепи жгута проводов правой подушки-шторки безопасности.• Неисправность модуля правой подушки-шторки безопасности.• Неисправность блока управления системой по-душек безопасности.

• Неисправность в цепи жгута проводов левой по-душки-шторки безопасности.• Неисправность модуля левой подушки-шторки безопасности.• Неисправность блока управления системой по-душек безопасности.

• Замыкание на силовой провод в жгуте проводов правой подушки-шторки безопасности.• Неисправность модуля правой подушки-шторки безопасности.• Неисправность блока управления системой по-душек безопасности.
