Коды ошибок при диагностике митсубиси

Контрольная лампа неисправности «CHECK ENGINE» установлена на приборной панели автомобилей, оборудованных системой впрыска топлива. Он загорается в случае любой неисправности в системе впрыска и указывает на необходимость диагностики и устранения неисправности. ЭБУ хранит двухзначный код неисправности, который можно считать с помощью мультитестера или простого аналогового вольтметра постоянного тока с диапазоном измерения 25-30 вольт.

Коды ошибок в памяти ЭБУ очищаются при выключении питания. Если вы хотите стереть их, отсоедините положительную клемму аккумулятора на 10-15 секунд при выключенном зажигании. Поэтому тест самодиагностики следует проводить не менее чем через 10-20 минут работы автомобиля (желательно с различными нагрузками), после того как аккумулятор был отключен в последний раз.

На автомобиле Lancer коды неисправностей считываются через разъем, установленный в пространстве для ног с левой стороны, рядом с блоком предохранителей. Для этого мультитестер подключается к этому разъему. Затем следуйте инструкциям для конкретного тестера. Чтобы считать коды неисправностей с помощью вольтметра, подключите вольтметр к контакту 1 (+) и контакту 12 (земля) разъема при выключенном зажигании. Обычно контакт 12 соединен с землей черным изолированным проводом, но лучше предварительно проверить его на заземление. Положительная клемма (1) диагностического разъема расположена по диагонали. Подключения должны выполняться при выключенном зажигании, в противном случае ЭБУ может быть поврежден.

Коды считываются при включении зажигания (на стартере). При включении зажигания игла вольтметра должна кратковременно мигать. После этого ЭБУ начинает генерировать коды неисправностей — сначала более длинные импульсы (старший разряд кода), затем более короткие импульсы (младший разряд). Запишите количество импульсов и используйте таблицу для определения направления поиска неисправности.

Наличие импульсов одинаковой длительности (только короткие импульсы) соответствует отсутствию кодов неисправностей, сохраненных в памяти ЭБУ. В этом случае следует провести пробную поездку продолжительностью не менее 10-15 минут и повторить самодиагностику.

Если стрелка вольтметра отклоняется один раз и не возвращается к нулю, значит, в ЭБУ имеется неисправность.

После считывания кодов неисправностей выключите зажигание, отсоедините тестер или вольтметр и приступайте к устранению неисправности. Затем отсоедините положительную клемму аккумулятора не менее чем на 10-15 секунд при выключенном зажигании и выполните пробную поездку. Затем следует повторить самопроверку. Если ЭБУ не выдает никаких кодов неисправностей, не повторяйте описанную выше процедуру; если получен новый код неисправности, устраните следующую неисправность и повторите самодиагностику снова.

Код 15 относится только к двигателю 1,5 л. Код 36 относится только к двигателю 1,5 л. Код 42 может также указывать на неисправность реле управления. Код 44 относится только к 16-клапанному двигателю.

Цифровой вольтметр используется для диагностики системы снижения выбросов и контроля работы двигателя.

Сканирующий инструмент используется для считывания кодов неисправностей и анализа систем управления двигателем.

Система самодиагностики OBD1 устанавливается на модели 1990-1994 годов, а система самодиагностики OBD2 — на модели 1995 года.

Система самодиагностики (OBD) и коды

Чтобы определить коды неисправностей в системе OBD1, просто отсоедините тестовый разъем, расположенный под приборной панелью. Однако, чтобы определить коды неисправностей в системе OBD2, необходимо использовать специальный инструмент для их просмотра. Для диагностики системы снижения выбросов и управления двигателем предпочтительнее использовать цифровой вольтметр, который имеет высокое входное сопротивление и не влияет на проверяемую цепь (см. рис. Цифровой вольтметр).

Для определения кодов неисправностей и анализа систем управления двигателем следует использовать специальные сканеры (см. рис. Сканер).

ECM содержит встроенную систему самодиагностики, которая обнаруживает и классифицирует неисправности в электрических цепях. Когда ECM обнаруживает неисправность, загорается лампочка «check engine», неисправность идентифицируется, код неисправности записывается и сохраняется в памяти.

Существует четыре метода самодиагностики неисправности двигателя. Лампа «check engine» загорается при возникновении неисправности в режиме U.

Процедура самодиагностики

Для определения кодов неисправностей системы самодиагностики OBD2 необходимо подключить сканирующий прибор к 16-контактному диагностическому разъему. Коды неисправностей системы самодиагностики OBD2 состоят из пяти цифр.

В автомобилях, оснащенных бортовыми компьютерами, обнаружить неисправность гораздо проще. Коды ошибок, появляющиеся при диагностике автомобиля, позволяют подробно расшифровать причину неисправности, что приводит к гораздо более простому и быстрому ремонту. Предлагаем вам узнать, что означает код ошибки Mitsubishi p0190, как провести диагностику автомобиля и какие ошибки при этом возникают чаще.

Диагностика автомобилей

Японские автомобили Mitsubishi оснащены бортовым компьютером и системой самодиагностики, которая позволяет владельцу автомобиля быстро определить неисправность. Для диагностики неисправностей бортового компьютера вам понадобится специальное оборудование для этих целей или простой вольтметр.

Читайте также:  Код ошибки 20092004

Коды ошибок при диагностике митсубиси

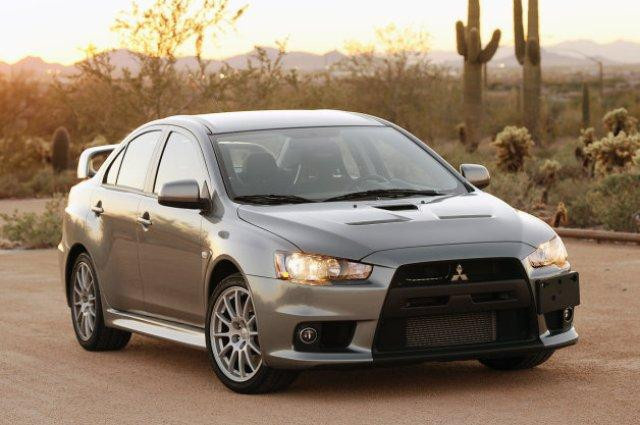

Автомобиль Mitsubishi Lancer

Диагностический разъем расположен в салоне автомобиля, под приборной панелью рядом с блоком предохранителей. Подключив вольтметр к этому разъему, вы сможете проверить различные системы вашего Mitsubishi Lancer. Другие диагностические разъемы могут располагаться под приборной панелью в зависимости от модели автомобиля.

Коды ошибок при диагностике митсубиси

Красная стрелка указывает на расположение диагностического разъема на автомобиле Mitsubishi

Количество таких импульсов совпадает со значением десять в двухзначном коде ошибки. Здесь также стоит отметить, что все коды неисправностей, которые были обнаружены компьютером, будут показаны вольтметром в порядке возрастания.

Расшифровка кодов

При проверке вашего Mitsubishi на наличие неисправностей с помощью диагностического оборудования на дисплее компьютера будут отображаться коды в четырехзначной форме. При этом одна из четырех букв будет находиться непосредственно перед кодом. Следует добавить, что каждое письмо отвечает за отдельно взятую систему:

Самостоятельная диагностика

Ниже приведены расшифрованные двухзначные коды, полученные водителем на автодиагностике Mitsubishi.

Коды ошибок при диагностике митсубиси

Диагностика автомобилей Mitsubishi с помощью специального диагностического сканера

Распространенные ошибки

Коды ошибок при диагностике митсубиси

Лампочка Check Engine на приборной панели (выделена оранжевым цветом) указывает на проблему в вашем автомобиле Mitsubishi

Вот некоторые из наиболее распространенных неисправностей, с которыми вы можете столкнуться при диагностике вашего Mitsubishi.

Коды ошибок при диагностике митсубиси

Если на приборной панели мигает лампочка Check Engine (оранжевого цвета), это указывает на неисправность в двигателе Mitsubishi

Пространство кучи Java. Ошибка java heap space также часто встречается при диагностике автомобилей Mitsubishi. Это означает, что в автомобильной навигационной системе недостаточно памяти для поддержки Java-приложений. Удалите ненужные приложения, чтобы устранить этот код. Если после удаления приложения код по-прежнему появляется, может потребоваться повторная прошивка навигационной системы.

Показанные коды — это лишь малая часть всех кодов, которые бортовой компьютер может отобразить во время диагностики. Для более полного понимания комбинаций ошибок стоит обратиться к руководству пользователя вашего автомобиля.

Если вы проверяете свой автомобиль на наличие кодов неисправностей на станции технического обслуживания, специалисты сами сбросят коды после устранения неисправности. Если вы делаете это самостоятельно, отсоедините отрицательную клемму аккумулятора и подождите около 15 секунд после устранения проблемы. Обратите внимание, что зажигание должно быть включено.

Видео от Дениса Соболевского «Диагностика Mitsubishi Diamant»

На видео показан процесс самодиагностики Mitsubishi Diamant.

У меня несколько раз было такое же сообщение об ошибке. Теперь понятно, в чем дело.

Ошибка №26 — это что?

В сервисной книжке для Mitsubishi Pajero указано, что ошибка 26 указывает на неисправность топливного насоса высокого давления или блока управления двигателем. В первую очередь проверьте насос впрыска топлива!

Mitsubishi (зачем они для нас добавили букву «т» в русский алфавит:?)!

Автомобиль Lancer 10, отказало рулевое управление, загорелся руль и восклицательный знак на приборной панели. Сделал диагностику, выдало ошибку 1552, не могу расшифровать эту ошибку.

Здравствуйте, помогите пожалуйста, код ошибки 13 и 25 в Mitsubishi Diamant 3.0 GDI 98 о чем это говорит? Автомобиль работает неустойчиво и не держит обороты?

Здравствуйте! Check engine загорелся через 3 часа после того, как полностью закончилось топливо (водитель — любитель опустошать бак до последней капли). Он не дозаправился вовремя из-за неисправности уровня топлива. Водитель не пытался завести машину, так как сразу понял, что случилось, и поехал на ближайшую заправочную станцию. После того как ошибка загорается, автомобиль разгоняется медленнее (так чувствуется), бензонасос вроде бы работает нормально, рывков и толчков не наблюдается. Пожалуйста, посоветуйте, что нужно посмотреть (заменить). Заправляйтесь только бензином АИ — 95 и только на проверенных заправочных станциях. Качество топлива на высоком уровне, рядом с нефтеперерабатывающим заводом. Спасибо!

Загорелась лампочка, и после сканирования журнала поездок выяснилось, что это ошибка P0421.

Вторая половина дня. Автомобиль mitsubishi pajero sport 2018. ошибка P1498 на авто показывает неисправность системы DPF — почистил клапан EGR (хотя он был почти чистый) поставил и после этого машина заводится с трудом и не едет — дросселирует. В чем проблема, говорят сажевый фильтр, пробег всего 8000км.

Здравствуйте, на приборной панели есть красный прямоугольник и стрелка вверху. Что это значит?

Читайте также:  Каждый день удаляются ошибки 2с223 9 и пробитие чека ККМ с маркировкой ФФД 1.1

ЗАГОРЕЛАСЬ ПРОВЕРКА ДВИГАТЕЛЯ, ОШИБКА P0302 — НЕТ СВЕЧЕЙ ЗАЖИГАНИЯ ВО 2-М ЦИЛИНДРЕ. ЗАМЕНИЛ СВЕЧИ, КАТУШКУ. АВТОМОБИЛЬ НЕ ЗАВОДИТСЯ ПОСЛЕ ДВИЖЕНИЯ ПО АВТОСТРАДЕ. ЗАМЕНИЛ ТОПЛИВНЫЙ НАСОС. ПОЕХАЛ, А ЗАТЕМ СНОВА ЗАМИГАЛ ДВИГАТЕЛЬ. ПОСОВЕТУЙТЕ, ЧТО ДЕЛАТЬ? ЕСТЬ ЛИ СМЫСЛ ПРОВОДИТЬ ДАЛЬНЕЙШУЮ ДИАГНОСТИКУ?

Здравствуйте, на автомобиле Pajero 4 2114 год выпуска 3.0 загорелась лампочка check, а также на скользкой дороге загорелась abs и замигала раздаточная коробка при выключенном зажигании, снял минус с аккумулятора все прошло но через несколько км все повторилось, пробег около 60000 заводиться хорошо на дино не влияет при включенном зажигании клемма не снимается езжу на заднем и полном приводе.

В окне, отображающем пробег, появился AB. Что это такое. Колесница Mitsubishi

Здравствуйте, mitsubishi montero 1997 a/t и горит лампочка зарядки аккумулятора, что можно сделать?

Как расшифровать ошибки P0122 0223 P1123 1234 1238

Индикатор ENGINE CHECK загорается периодически. Ошибка P0432 — Низкая эффективность каталитического нейтрализатора Банк2. Никакого увеличения расхода топлива или ухудшения эффективности. Что может быть причиной этого? 2008 Mitsubisi Grandis 2.4 A/T. Пробег 200 тысяч. Проверялся в различных сервисах, и все предполагают, что каталитический нейтрализатор перегорел.

Mitsubishi l200 ошибка p1780 и p1781 расшифруйте пожалуйста

Ошибка p 0010 Mitsubishi Outlander 2013 2.4L смещение что делать?

На дисплее автомобиля Mitsubishi Outlander 2012 года выпуска появляется сообщение о неисправности 4WD. Отказ ABS и отказ ASC, что следует предпринять?

Подскажите, пожалуйста, где находится диагностический разъем в сервисном руководстве mitsubishi pajero, sport 2018 дизель

Delica pe8w загорелся чек ife, заглох, завел, обороты стали плавать и загорелся чек после самодиагностики, коды неисправностей 21 26 43 48 куда копать?

Почему на приборной панели не горит D, в автомобиле mitsubishi libero 1995 года акпп не едет вперед, а только назад, что делать?

Mitsubishi gallant 6, не прогреваются обороты, расход 40 на 100, коды ошибок 13,14,15,21,24,25,31 это неисправность ЭБУ? Все датчики заменены, безрезультатно

Mitsubishi lanser sedio 2001г.4g93gdi машина едет тряско, как будто фильтры забиты, при стоянке газ в пол, чихает, что может быть

ИНИЦИАЛИЗАЦИЯ САМОДИАГНОСТИКИ СИСТЕМЫ ВПРЫСКА ТОПЛИВА “MITSUBISHI MPI” И ИДЕНТИФИКАЦИЯ ЕЕ КОДОВ НЕИСПРАВНОСТЕЙ.

На панели приборов автомобилей, оборудованных данной системой впрыска топлива, установлена лампа индикации неисправностей “CHECK ENGINE” . Она загорается при наличии каких-либо ошибок в работе системы впрыска и указывает на необходимость проведения диагностики и устранения неисправности. В памяти эл.блока управления запоминается двухразрядный код ошибки, который может быть считан с помощью мульти-тестера или обычным аналоговым вольтметром постоянного тока с пределом измерения 25-30 вольт.

Стирание кодов ошибок в памяти ECU происходит при отключении питания. Если Вам нужно их стереть, необходимо при выключенном зажигании отключить плюсовую клемму аккумулятора на 10-15 сек. Соответственно самодиагностику нужно проводить не менее чем через 10-20 мин. эксплуатации автомобиля (лучше на разных нагрузках), после последнего отключения аккумулятора.

На автомобиле “Lancer” чтение кодов ошибок производится с помощью разъема установленного в подножном пространстве слева, рядом с коробкой предохранителей. Для этого мульти-тестер подключается к данному разъему. Далее необходимо следовать инструкции конкретного тестера. Для чтения кодов ошибок с помощью вольтметра, необходимо при выключенном зажигании подключить вольтметр к 1 выводу разъема (+) и 12 (масса). Обычно 12 вывод соединен с массой проводом с изоляцией черного цвета, однако лучше предварительно его прозвонить на массу. Плюсовой вывод (1) разъема диагностики расположен диагонально-противоположно. Подключения следует проводить при выключенном зажигании, в противном случае можно вывести из строя эл.блок управления.

Чтение кодов производится при включенном зажигании ( не стартере ). В момент включения зажигания стрелка вольтметра должна кратковременно отклониться. Затем ECU начнет выдавать коды ошибок – сначала более длительные импульсы (старший разряд кода), затем короткие импульсы (младший разряд). Вам следует записать количество импульсов и по таблице определить направление поиска неисправности.

Наличие импульсов одной длительности (только короткие импульсы) соответствует отсутствию кодов ошибок сохраненных в памяти ECU. В этом случае при наличии неисправности, необходимо произвести пробную поездку длительностью не менее 10-15 мин. и повторить самодиагностику.

Если стрелка вольтметра отклонилась один раз и не возвратилась к нулю, значит неисправность присутствует в ECU.

После чтения кодов ошибок необходимо выключить зажигание, отключить тестер или вольтметр и приступить к устранению неисправности. После этого следует при выключенном зажигании отключить плюсовую клемму аккумулятора на время не менее 10-15 сек. и произвести пробную поездку. Затем следует повторить самодиагностику. Если кодов ошибок ECU не выдает повторение вышеописанных операций не требуется, если получен новый код ошибки, то необходимо устранить следующую неисправность и повторить самодиагностику еще раз.

Читайте также:  Потолочный кондиционер electrolux коды ошибок

Следует отметить, что прочитанные коды ошибок не всегда однозначно указывают на неисправность какого-либо датчика или элемента системы впрыска. При диагностике системы впрыска необходимо сопоставлять данные ECU, конструктивную реакцию датчиков и конкретное поведение двигателя на холостом ходу и под нагрузкой.

Автомобили фирмы “Mitsubishi” также имеют систему самодиагностики, прочесть их коды неисправностей можно с помощью специального диагностического оборудования или используя вольтметр. В салоне автомобиля под панелью, рядом с предохранителями есть 11-штырьковый разъем. Подключая к лепесткам этого разъема вольтметр можно диагностировать различные системы автомобиля. На разных моделях могут присутствовать и другие специальные разъемы для диагностики сканерами разных фирм, но этот, 11-штырьковый, есть почти у всех машин фирмы “Mitsubishi”.

Бывает, что в этом разъеме не во все гнезда вставлены лепестки контактов, но это говорит лишь о неполной “компьютеризации” данного автомобиля. Для вызова кодов к двум лепесткам диагностического разъема надо подключить вольтметр (диапазон 15 вольт) и включить зажигание. Стрелка вольтметра начнет выдавать двухзначные коды неисправности (тип 11). Если в автомобиле все исправно, это будет просто последовательность импульсов длительностью 1,5 секунды с такой же паузой между ними. Если имеется какая-то неисправность (в памяти компьютера зафиксирован определенный код), то три секунды спустя после включения зажигания прибор зарегистрирует широкие импульсы (по 1,8 сек) с коротким интервалом между ними (0,5 сек). Количество таких импульсов совпадает со значением десятков в двузначном числе кода. Затем идет двухсекундная пауза и короткие импульсы по 0,5 секунды с такой же паузой между ними. Количество этих импульсов совпадает со значением единиц в обозначении кода. Например, код 24 выглядит так: пауза (3 сек) – один широкий импульс (1,5 сек) – пауза (0,5 сек) – второй широкий импульс (1,5 сек) – пауза (2 сек) – один короткий импульс (0,5 сек) – пауза (0,5 сек) – второй короткий импульс (0,5 сек) – пауза (0,5 сек) – третий короткий импульс (0,5 сек) – пауза (0,5 сек) – четвертый короткий импульс (0,5 сек). Все коды, присутствующие в памяти компьютера демонстрируются по очереди в порядке возрастания.

Коды неисправностей двигателей фирмы “Mitsubishi” (тип 11)

MITSUBISHI Specific Trouble Codes

P1103 Turbocharger Wastegate Actuator.

P1104 Turbocharger Wastegate Solenoid.

P1105 Fuel Pressure Solenoid.

P1300 Ignition Timing Adjustment circuit.

P1400 Manifold Differential Pressure Sensor circuit.

P1500 Alternator FR Terminal circuit.

P1600 Serial Communication Link.

P1715 Pulse Generator Assembly.

P1750 Solenoid Assembly.

P1751 A/T Control Relay.

P1791 Engine Coolant Temperature Level Input circuit.

P1795 Throttle Position Input circuit to

При включении зажигания на щитке приборов загорается лампа “Check Engine”. После заведения двигателя и при отсутствии диагностируемых ECM неисправностей инжекторной системы, лампа должна потухнуть. Если этого не происходит, то инжекторная система Вашего авто нуждается в ремонте, начинать которую желательно со считывания кодов самодиагностики.

После  подключения стрелочного вольтметра к контактам №1 и №12 (connect the voltmeter positive lead to terminal No.1 and other lead to terminal No.12) диагностического разъема (DLC) включите зажигание (Ignition to “ON”, Engine – no run), но двигатель не заводите. Проведите считывание количества колебаний стрелки вольтметра (Codes  will present by long and short 12 volt pulses on voltmeter).

После считывания кодов, успешного окончания ремонта необходимо очистить память от кодов ошибки. Это происходитпри отключении аккумулятора на несколько десятков секунд. After repairs have been made, clear the trouble codes by disconnecting the vehicle battery negative terminal for longer 20 seconds.

Назначение контактов диагностического разъема:

Следует помнить, что в автомобилях после ’93 используетсяразъем для подключения Multi-Use Tester (MUT-II, III), но ин

ициализация системы OBDII-диагностики еще проще: контакт No.1 соединить с GND и после включения зажигания, сосчитать количество вспышек лампы “Check Engine”. Для упрощения этой процедуры, можно использовать соответствующие “девайсы”.

Коды ошибок для авто митсубиси,MITSUBISHI
