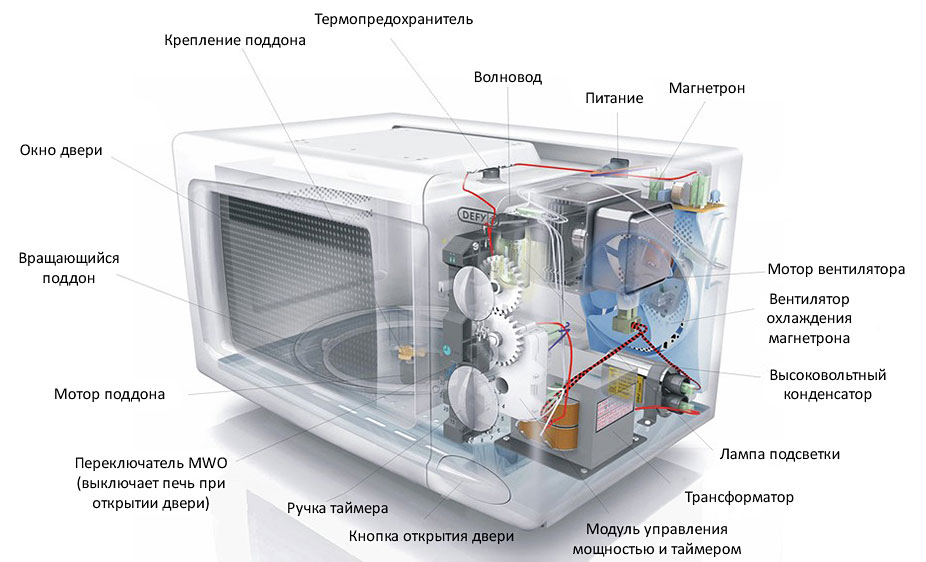

Устройство микроволновой печи
Основные блоки и устройства Вашей микроволновой печи могу отличаться от приведенных на фото, однако принцип работы и компоновка узлов, как правило неизменны.
Электрическая схема микроволновой печи
Несколько наиболее типичных электрических схем:
МАГНЕТРОН — Основной узел узел, так сказать, «сердце» микроволновки
Направленная излучающая СВЧ головка разогревающее содержимое микроволновой печи, работает от источника постоянного тока. Магнетрон это электровакуумный диод с цилиндрическим анодом вокруг стержневого катода. Кроме микроволновки, используется в радарных установках. Мощность магнетрона может быть от 10 Вт до 5 МВт (в импульсном режиме при длительностях импульсов главным образом от долей до десятков микросекунд).
В бытовых микроволновых печах (любого производителя, будь то Samsung или LG) используются магнетроны мощностью от 750 до 1200 ватт. Часто, магнетроны взаимозаменямы, т.е., недорогие магнетроны от LG можно успешно установить в более дорогие СВЧ печи от Panasonic без потери мощности.
Принципиальная схема включения магнетрона
Как видно из упрощенной схемы включения магнетрона, он питается от мощного трансформатора. Повышающий трансформатор (THV) подает переменное напряжение (около 2000 вольт) на умножитель напряжения встроенный в корпус магнетрона. Умножитель выпрямляет и повышает напряжение до 4000 вольт. Предохранитель (FHV) и диод (DHV) защищают вторичную от пробоя и короткого замыкания магнетрона. Конденсатор и резистор (CHV) нужны для снятия высокого напряжения в цепи питания, после отключения микроволновки.
Обмотка 2 трансформатора предназначена для питания нити накала магнетрона переменным напряжением 6,3 вольта.
Высоковольтный диод (DHV)
высоковольтный диод микроволновок
Конструктивно в корпусе высоковольтного диода последовательно включены несколько обычных диодов. « Прозвонить» его тестером или мультиметром не удастся. Но можно проверить включив последовательно с мультиметром и подать на него 220 вольт переменного тока, как на рисунке.
Неисправности микроволновых печей и способы устранения
В таблице ниже приведены основные причины поломки микроволновки.
Коды Ошибок микроволновки Bosch
E2
Ошибка датчика NTC (температурный датчик)
E3
Проблемы с заполнением воды
E4
Проблемы с переключателем потока
E5
Превшение уровня заполнения
E8
Низкий уровень воды в поддоне
E11
ПММ работает без нагревателя
E14
Ошибка датчика расхода
E16
Несанкционированный набор воды
E18
Не отключайте питание. Программа закончится после слива воды
E21
Проблемы со сливным насосом
E27
Пониженное напряжение в сети
F 01
Ошибка системы Aquastop. Вода в бак не заливается
F 02
Неисправность системы нагрева воды (температура воды не достигает заданного значения в определенный
Период)
F 03
Неисправность системы слива воды (вода в баке не понижается до 1-го уровня в отведенный участок времени)
F 04
Отсутствует сигнал с таходатчика. Программа завершает свое выполнение
F 05
Неисправность электродвигателя (двигатель запускается без команды работает в неотведенное для него время)
F 06
Неисправность системы контроля нагревом воды
F 07
Неисправность системы контроля нагревом воды
F 08
Открыта дверца загрузочного люка стиральной машины
F 10
Неисправность цепи между двигателем и печатной платой контроллера
F 11
Неисправность электродвигателя. Работа барабана прекращается программа стирки приостанавливается
F 12
Неисправность электродвигателя. Работа барабана прекращается программа стирки останавливается
F 13
Неисправность питающей сети. Вращение барабана не нарушается выполнение программы продолжается
F 14
Неисправность питающей сети. Вращение барабана прекращается выполнение программы продолжается
F 15
Неисправность системы нагрева. Стирка идет в холодной воде (ниже 10 ° С) либо при повышенной температуре
(100° C)
F 16
Дверца загрузочного люка не закрыта
F25
Нарушения в работе Аква сенсора (программа стирки завершается без полоскания)
F26
Нарушения в работе датчика давления
F27
Нарушения в работе прессостата
F28
Нарушения в работе датчика потока (выдает невозможное значение)
F29
Неисправность в системе залива воды (не обнаружено поступление воды в датчике потока)
F31
Неисправность в системе залива воды (превышен максимальный уровень)
F34
Неисправность устройства блокировки люка (замок двери не закрывается)
F36
Неправильно работает устройство блокировки люка
F37
Неисправность системы нагрева (программа стирки идет в холодной воде)
F38
Неисправность системы нагрева
F42
Неисправность в работе электродвигателя (мотор постоянно работает только на высоких оборотах)
F43
Неисправность в работе электродвигателя (мотор не вращается)
F44
Неисправность в работе электродвигателя (мотор вращается только в одну сторону)
F59
Сбой работы 3D-Датчика
F60
Неисправность датчика потока (датчик определяет или слишком высокое или слишком низкое значение)
F61
Неполадки в системе блокировки двери
F63
Неисправность модуля управления (проблемы в функциональной защите)
F67
Нарушена кодировка между контрольным и силовым модулем
Г-ВКЛ Р-ВЫКЛ О-ВЫКЛ
Не закрыта дверца люка. Машинка останавливается через 50 с работы
Г-ВЫКЛ Р- ВКЛ О-ВЫКЛ
Неисправность в системе залива (длительность закачки воды превышает 3 минуты). Выполнение программы
Приостанавливается
Г- ВКЛ Р- ВКЛ О-ВЫКЛ
Неисправность системы нагрева воды (длительность нагрева воды до нужных параметров превышает 105 мин).
Стирка не прерывается, но идет в холодной воде
Г-ВЫКЛ Р-ВЫКЛ О- ВКЛ
Неисправность системы слива воды (если длится более 4-х минут). Остановки в выполнении программы не
Происходит
Г- ВКЛ Р-ВЫКЛ О- ВКЛ
Неисправность системы управления электродвигателем. После нескольких попыток запустить двигатель
Система выдает сигнал «Фатальная ошибка»
Г-ВЫКЛ Р- ВКЛ О- ВКЛ
Неисправность системы нагрева воды. Нагрев идет не в соответствии с программой. Работа СМА блокируется
Г- ВКЛ Р- ВКЛ О- ВКЛ
Неисправность в системе нагрева воды. Программа продолжает выполняться до конца, но стирка идет в
Холодной воде
F16 (миг. 800)
Дверца не закрыта
F17 (миг. 800 + без отжима)
Превышено время поступления воды
F18 (миг. 800 + 400)
Превышено время слива воды
F19 (миг. 800 + 400 + без отжима)
Превышено время нагрева воды
F20 (миг. 800 + 600)
F21 (миг. 800 + 600 + без отжима)
Ошибка приводного мотора
F22 (миг. 800 + 600 + 400)
Неисправен датчик NTC
F23 (миг. 800 + 600 + 400 + без отжима)
E1
Произошла ошибка температурного датчика воздуха холодильной камеры
E2
Произошла ошибка датчика испарителя холодильной камеры
E3
Неисправность температурного датчика в морозильнике
E4
Неисправность температурного датчика конденсора морозильной камеры
Ремонт СВЧ печи Siemens BF525LMS0, ошибка E3
Распространённая неисправность в моей практике. Честно говоря, новые микроволновые печи Bosch, Neff, Siemens сделаны намного хуже чем приборы 15 лет назад. На сегодняшний день все комплектующие установленные в этих печах (китай). Магнетрон и панель от MIDEA. Об этом сегменте Вы наверное слышали. Есть такие микроволновые печи.
Теперь перейдём к ремонту.
Эти встройки крепятся на двух саморезах с левой стороны. Если висит ошибка E3, откройте дверь руками, потянув на себя за стекло двери. Открутив левый крепёж, нужно сдвинуть всю печку вправо освободив от зацепа. Потом тянем на себя. Откручиваем все болты по периметру, включая верхний козырёк, также нужно снять серую металлическую накладку сбоку, где находятся два пластиковых лепестка. Их тоже нужно снять.
Как печка понимает что нужно выдать эту ошибку E3?
В системе автоматического открытия двери действует обратная связь через микропереключатель. При нажатии на сенсор ДВЕРЬ , панель управления должна получить замкнутое или разомкнутое состояние кнопки, если этого не происходит, выдаётся ошибка E3. В нашем случае неисправен двигатель. Кстати о китае, этой печке нет и года и уже вышла из строя. Чтобы добраться до двигателя, лучше снять панель управления отключив все разъёмы. Панель держится на двух саморезах, один сверху, другой внизу сбоку. Снимаем двигатель открутив два болта. Прозваниваем мультиметром чтобы определить неисправна обмотка двигателя или сам редуктор. Мой двигатель не имел никакого сопротивления на входе, обычно около 7 кОм. Принято решение разобрать и понять в чём причина.
Так выглядит новая ответная часть с мотором и кнопками для замены целиком.
Ответная часть с редуктором СВЧ печи Bosch, Siemens
Разобрав двигатель и добравшись до обмотки никаких повреждений не обнаружил. Зная из своего опыта как там паяют, решил пропаять выводы из двигателя на которые намотан в несколько витков провод. И о чудо, обмотка стала показывать сопротивление. Собираю всё в обратном порядке. И наша печка снова в работе. Весь ремонт занял 30 минут. В большинстве случаев двигатель требует замены на новый. Ломается он из за тугой пружины крючка двери. Её тоже меняем на более мягкую. В этом случае новый редуктор больше не сломается. В случае когда сносился пластик ответной части, замена только двигателя не поможет, нужно менять всю ответную часть в сборе как на фото. Редукторы всегда в наличии. О ценах ремонта на дому можно узнать позвонив или написав нам.
Cлyжбa cepвиca ru
Сообщение об ошибке «E — 3»
382 x 594 x 388 мм
208 x 328 x 369 мм
Большой внутренний объем для встройки, внутреннее покрытие — нержавейка, сенсорное управление, светодиодная подсветка
Периодическая ошибка открытия двери — Е3, достаточно громкая работа вентилятора, маркая стеклянная поверхность
Добрый день. Комплектовали новую кухню техникой в 2018 году, задача была стандартная — максимум функционала за минимум денег и чтобы красиво было ))Походили, посмотрели, а таких вариантов практически нет (По дизайну выбирали черные варианты, функций много не требовалось, в основном подогрев и разморозка. Из того что было в наличии по цене устроил единственный вариант — Bosch BFL554MBO, купили за 22.250 руб.
Кто не знает есть аналогичные модели, отличие в предпоследней букве:mBo — Black (черная)
mWo — White (белая)mSo — Steel (стальные вставки)отличия у них только в цвете.
Максимальная мощность 900 Вт, 5 настроек мощности: 90 Вт, 180 Вт, 360 Вт, 600 Вт, 900 Вт.7 автоматических программ с установкой веса продукта.4 режима разморозки и 3 программы приготовления пищи. Память для рецептов пользователя. Для встройки достаточно большой объем — 25 литров, тарелка 31,5 см, внутренняя поверхность нержавейка, моется достаточно легко.
Есть яркая светодиодная подсветка
Панель простая, табло с цифрами, старт-стоп, выбор мощности, вес, программы и память.
Программами пользуюсь только при разморозке, закинул курицу из морозилки, выставил вес с упаковки и запустил. По сути любая программа это управление двумя параметрами — мощность и время. Я в основном разогреваю в ней, реже готовлю когда нужно очень быстро приготовить, например картошку в мундире — помыл за минуту, кинул в пакет, проткнул зубочисткой в нескольких местах пакетик и завязал, мощность на 900 и на 10 минут. Пока порезал хлеб, овощи, достал колбасу, тарелки — картошка готова. После готовки некоторое время шуршит вентилятором, пока не остудит корпус.
В отзывах пишут что долго пиликает когда заканчивается время, и как обычно никто не читает инструкции. По умолчанию будет пиликать 30 секунд, но можно поменять на 3 оповещения. Для этого выключаем часы (чтобы на панели ничего не горело) нажимаем и удерживаем кнопку Start до звукового сигнала (больше 5 секунд), микроволновка пикнет, можно отпускать.
Ручку можно нажатием утопить в корпус. Ручка управления реверсивная, т. е. чем быстрее крутить, тем больше проматывается времени, поэтому за пару движений можно точно выставить как 30 минут, так и 30 секунд, очень удобно. По умолчанию при выборе мощности устанавливается 1 минута, это время я и использую при разогреве. Нажал мощность и сразу старт.
Внизу под дверцей есть желобок для жидкости, если много протечет из стеклянной тарелки, то какую-то часть может задержать в себе.
Кому интересно как выглядят примыкания к мебельной колонне, левый верхний угол
левый нижний угол
правый верхний угол
правый нижний угол
Размеры микроволновки и размеры шкафа для встройки
Теперь о минусах. Гудит как и все микроволновки. Поверхность глянцевая стеклянная, красивая, но не практичная, сразу остаются отпечатки, тем более на черном фоне. Олеофобного покрытия за эту цену нет (
Открытие крышки сенсорное, при нажатии на пиктограмму срабатывает или электрический или магнитный замок и дверь открывается. Вот с этим открытием возникает периодическая проблема. Один раз в 2-4 месяца дверь после нажатия не открывается, микроволновка пиликает и на табло высвечивается ошибка Е3.
Открыть дверцу в таком случае можно только механически, засунув пальцы сверху крышки и потянув на себя.
Как я понял на открытие дверцы отведено определенное время и если открытие в этот промежуток не укладывается, то выводится ошибка. Сам механизм рабочий. Первый раз расстроился, почитал в интернете об этой ошибке, ничего страшного. Ошибка сбрасывается отключением питания. Хорошо у меня розетки в кухонном фартуке и микроволновка подключены через отдельный автомат в электрощите, щелкнул автоматом туда-сюда, ошибка сбросилась. Но все равно напрягает, так как настройки после отключения питания в этой микроволновке не сохраняются, нужно выставлять время заново и перенастраивать тридцатисекундные оповещения на 3-х секундные. За это оценка 4 балла.
За свои деньги неплохая, стильная и вместительная микроволновка, готовит, размораживает, разогревает. Можно выбрать различные цвета фасада. В интерьер вписалась хорошо.
Как исправить ошибку e3 в микроволновке Bosch — одну из самых часто встречающихся при регулярном использовании этого прибора? Этот код неполадки высвечивается на дисплее, если неисправна система автоматического открывания дверей.
Иногда дверца просто не реагирует на нажатие кнопки открывания. В других случаях дверца открывается, но слышатся щелчки, как будто система «не видит», что она открыта. Причиной этого может быть поломка самой дверцы — пружины, запирающего крючка или двигателя, отпирающего дверцу. Возможно также, что имеется неисправность системы управления, передающей сигнал от сенсора открывания на замок дверцы. Самостоятельно устранять эту проблему не рекомендуется, но можно отключить микроволновку на несколько минут, а затем включить снова: возможно, имел место единичный сбой. Если код ошибки появляется снова, лучше обратиться к специалистам в сервисный центр.
