Коды ошибок бытовой техники Zanussi

i10 (1 миг. )
Не поступает вода

i20 (2 миг. )
Не сливает воду

i30 (3 миг. )
Сработала система защиты от перелива

i50 (5 миг. )
Короткое замыкание симистора циркуляционной помпы

i60 (6 миг. )
Нет нагрева воды или происходит перегрев

i70 (7 миг. )
Обрыв или короткое замыкание термистора NTC

i80 (8 миг. )
Ошибка связи с внешней памятью EEPROM

i90 (9 миг. )
Неверная контрольная сумма (модель программирования) MCF или CCF

iA0 (10 миг. )
Разбрызгиватель заблокирован

ib0 (11 миг. )
Датчик прозрачности неисправен

iC0 (12 миг. )
Потеря связи с пользовательским интерфейсом

id0 (13 миг. )
Сигнал от тахогенератора не поступает

iF0 (14 миг. )
Ошибка времени залива воды

Е11
Проблемы с заливом воды при стирке

Е12
Проблемы с заливом воды при сушке

Е21
Проблемы со сливом воды

Е22
Проблемы со сливом воды во время сушки

Е23
Неисправность симистора сливного насоса

Е24
Неисправность в цепи датчика симистора сливного насоса

E31
Проблемы вызванные рассогласованностью в показаниях прессостатов

E32
Проблемы вызванные рассогласованностью в показаниях прессостатов

E33
Проблемы вызванные рассогласованностью в показаниях прессостатов

E34
Проблемы вызванные рассогласованностью в показаниях прессостатов

E36
Неисправность в цепи датчика реле
давления предотвращения закипания 1

E37
Неисправность в цепи датчика первого
Уровня

E38
Напорная камера заблокирована
(уровень воды не меняется в течение не
менее 30 сек при вращении
Барабана)

E39
Неисправность в цепи датчика высокого
напряжения защиты от перелива

E3A
Неисправность в цепи датчика реле
нагревательного элемента

Е41
Неисправность блокировки люка

Е42
Неисправность блокировки люка

Е43
Неисправность блокировки люка

Е44
Неисправность блокировки люка

Е45
Неисправность блокировки люка

Е51
Неисправен симистор управляющий приводным мотором

Е53
Неисправна система управления двигателем на электронном контроллере

Е54
Неисправно одно из реле на электронном контроллере

Е55
Ошибка обрыва в цепи двигателя

Е56
Отсутствие сигнала с тахогенератора более 15 минут

Е57
Инвентор потребляет слишком большой ток (>15A)

Е58
Электродвигатель потребляет слишком большой ток (>4,5A)

Е59
Нет сигнала с тахогенератора электродвигателя в течение более 3 секунд

E5A
Перегрев теплоотвода инвентора

E5B
Входное напряжение ниже 175 В

E5C
Входное напряжение слишком высокое

E5D
Ошибка передачи данных между инвентором и основной платой

E5E
Ошибка связи между инвентором и основной платой

E5F
Неисправность запуска электродвигателя с платы инвертора

Е61
Медленный нагрев воды в баке

Е62
Повышенная температура воды в баке СМ (значительно выше заданной)

Е71
Неисправен датчик температуры стирки

Е72
Неисправен датчик температуры сушки

Е73
Неисправен датчик температуры сушки

Е74
Неправильное положение датчика NTC

E82
Ошибка в положении сброса селектора

E83
Ошибка при определении положения селектора

E84
Неисправен симистор (расположен на электронном контроллере) управляющий циркуляционным насосом

E85
Неисправен симистор (расположен на электронном контроллере) управляющий циркуляционным насосом

Е91
Коммуникационная ошибка между электронным контроллером и блоком индикации

Е95
Ошибка связи между микропроцессором и памятью EEPROM

Е97
Несоответствие между списком программ и конфигурацией цикла

Е98
Ошибка связи между микропроцессором и часами

Е99
Ошибка звукового блока

Е9A
Ошибка между динамиком и входной или выходной электроникой

ЕA2
Ошибка опознования DSP

ЕA3
DSP не может зафиксировать шкив двигателя

ЕA5
Неисправен теристор блока DSP

ЕA6
Нет сигнала о вращение барабана в течение первых 30 секунд

ЕВ1
Частота питающей сета не соответствует допустимой

ЕВ2
Напряжение питающей сети выше допустимого предела

ЕВ3
Напряжение питающей сети ниже допустимого предела

EBE
Несоответствие между защитным реле и цепью датчика

EBF
Неисправность цепи датчика защитной системы (входное напряжение микропроцессора равно 0 или 5 В)

EC1
Неисправность электромагнитного клапана, неисправность основной платы, неисправно работает расходомер

EC2
Сигнал датчика мутности воды вне допустимых пределов

EC3
Сигнал датчика веса вне допустимых пределов

ЕF1
Засор сливного фильтра

ЕF2
Передозировка моющего средства

ЕF3
Сработала система контроля воды

ЕF4
Слишком низкое давление воды на входе
нет сигнала от расходометра,
электромагнитный клапан открыт

ЕF5
Дизбаланс больше 1200 грамм

EH1
Ошибка частоты питания

EH2
Высокое напряжение питания

EH3
Низкое напряжение питания

EHE
Ошибка неисправности реле защиты

ЕHF
Ошибка опознования защитной цепи

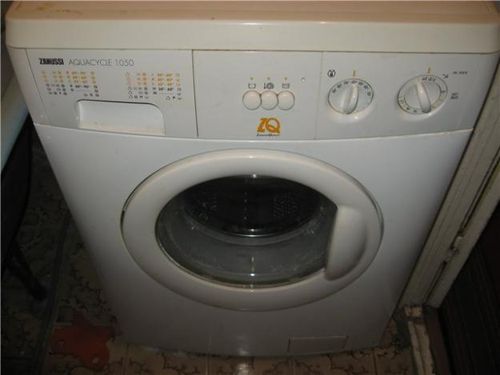

Расшифровка кодов ошибок стиральной машины Занусси

Практически все стиральные машины Занусси имеют функцию отображения возникших неисправностей и поломок. В некоторых моделях ошибку видно на дисплее. Если устройство без дисплея, неисправность можно определить по тому, в какой последовательности мигают индикаторы. Что означают коды ошибок стиральных машинок всех модификаций?

Коды ошибок бытовой техники Zanussi

Основные коды и их значения

Коды ошибок стиральных машин Zanussi обозначаются тремя буквами: E, C или F. Если стиральная машина без дисплея, определить код поломки можно по тому, как мигают индикаторы.

Проблемы с заливом и сливом воды

  • E10 и E 11. Эти коды говорят о том, что в стиральной машине Занусси нарушена система подачи воды в барабан. Они появляются в том случае, если в течение 10 минут количество воды не достигает требуемого уровня.
  • В процессе сушки белья в барабан попадает вода. Обычно появляется через 10 минут после начала процесса.

Коды ошибок бытовой техники Zanussi

  • E20 или E21. Эти коды ошибки можно увидеть в том случае, если через 10 минут после окончания стирки так и не начался процесс слива воды. E20 также указывает на проблемы, которые могли возникнуть в процессе слива, например, произошел засор шланга или неисправен насос.
  • В процессе сушки не отводится появляющийся конденсат.
  • E23 – вышел из строя элемент, который руководит работой насоса (симистор).
  • E24 – сгорела дорожка симистора.
  • EC1 – по каким-то причинам был заблокирован наливной клапан.
  • EF1 – засорился фильтр или шланг. Также этот код появляется тогда, когда вода сливается дольше, чем положено.

Коды ошибок бытовой техники Zanussi

Нарушения в работе двигателя

Эти обозначения относятся к стиральным машинам под управлением и одной, и другой системы (EWM2000 и EWM1000). Для примера, это могут быть как коды ошибки стиральной машины Занусси FE 1024n или FE 904, так и устройств других модификаций:

  • Нарушился контакт симистора и двигателя машинки Занусси.
  • Слетела шайба, которая удерживает таходатчик. В результате этот элемент не передает сигнал двигателю.
  • На электронной плате повреждена цепь, благодаря которой осуществлялось управление симистором.

Коды ошибок бытовой техники Zanussi

  • Склеились контакты реле, которые ответственны за реверсный ход мотора.
  • Нарушилась целостность цепи, управляющей двигателем.
  • Таходатчик долгое время не подает сигналы.
  • Сила тока в системе больше 15А. Код сообщает о поломке двигателя или платы.
  • Ток мотора превышает значение в 4.5А. Причина такая же, как и в предыдущем случае.
  • В течение трех секунд таходатчик не подал ни одного сигнала. Скорее всего, произошел пробой электропроводки или вышла из строя плата инвертора.

Нагрев воды

  • Вода не успевает нагреться до нужной температуры за стандартный период времени.
  • Вода в машинке Занусси нагревается слишком быстро. Через 5 минут ее температура достигает 90°C.
  • Вышло из строя реле нагревательного элемента (тэна).
  • По каким-то причинам сработало заземление.
  • Тэн не работает.

Коды ошибок бытовой техники Zanussi

Проблемы в работе датчиков

  • Не работает реле водного давления.
  • Имеют место колебания показаний датчика, который отвечает за давление.
  • Датчики количества воды и тот, который предотвращает работу всухую, выдают разную информацию.
  • Датчик уровня воды и датчик антикипения работают несогласованно.
  • В барабане стиральной машины Zanussi слишком много воды.
  • Вышел из строя датчик, который определяет степень мутности воды. Стоит отметить, что такое устройство есть в стиральных машинах Zanussi только самых новых модификаций.

Другие поломки

  • Есть два варианта расшифровки этого кода. Первый – не закрыта дверца. Второй – сломался блокиратор дверцы. Обозначение этой ошибки кодом E40 сейчас встречается очень редко. Обычно используются другие коды.
  • Дверца закрывается недостаточно плотно.
  • По каким-то причинам не сработала блокировка.
  • Ошибка в настройке режимов стирки.
  • В барабане образовалось слишком много пены или засорился сливной шланг.
  • Внутри устройства появилась протечка.
  • Процесс отжима не начинается из-за большого количества белья в барабане.

Все эти коды сообщают о поломках, которые встречаются чаще всего. Их можно увидеть на дисплее. Но что делать, если стиральная машина Zanussi без дисплея? Обратить внимание, как мигают индикаторы.

Читайте также:  Как исправить 0x800706be (Ошибка 0x800706be) -

Коды ошибок бытовой техники Zanussi

Как обнаружить поломку с помощью индикаторов?

Для этого необходимо выяснить, под управлением какого модуля работает устройство:

  • Если это EWM1000, то коды ошибок стиральных машин без дисплея определяются по тому, как мигают индикатор старта/паузы и индикатор окончания стирки. Индикатор окончания показывает первую цифру кода, а индикатор старта – вторую. К примеру, индикатор финиша мигнул 4 раза, а индикатор старта – 3 раза. Это значит, что возникла поломка с кодом
  • Если устройство управляется модулем EWM2000, как, например, стиральная машина Занусси FE 1024 n, необходимо следить за восемью индикаторами, расположенными на панели управления. Четыре верхние – первая цифра кода, а четыре нижние – вторая. Чтобы перевести показатели в понятные обозначения, придется воспользоваться специальной таблицей.

Что делать, если мигают коды ошибок стиральной машины Занусси? В первую очередь выяснить, какая именно произошла поломка. Возможно, просто не закрылась дверца (E40) или вышла из строя система подачи или слива воды (E10, E20). Все коды ошибок одинаковы для устройств любых модификаций. Разница лишь в том, как они подаются: на дисплей или на панель управления (индикаторы), как, например, в моделях FE904 или FE 1024n.

Коды ошибок бытовой техники Zanussi

Коды ошибок стиральных машин ELECTROLUX и ZANUSSI с системой управления EWM1000 (+)

Е11 – Отсутствует залив воды во время цикла стирки (уровень воды в баке не был достигнут за отведенное время)

Наиболее вероятная причина возникновения ошибки – неисправность одного из клапанов залива воды или его схемы управления (симистора) на электронном контроллере. При необходимости можно проверить обмотку клапана – ее сопротивление должно быть около 3,75 кОм. Также подобная ошибка может быть вызвана засорением тракта залива воды и недостаточным давлением воды в водопроводе

Е13 – Произошла утечка воды в поддон СМ

Е21 – В течение 10 мин вода не была слита из бака

Наиболее вероятные причины ошибки: неисправность сливного насоса, засорение фильтра, патрубков и шланга сливного тракта. При необходимости, можно проверить обмотку сливного насоса – ее сопротивление должно быть около 170 Ом. Ошибка может быть вызвана и неисправностью электронного контроллера

Е23 – Неисправен управляющий симистор сливного насоса (расположен на электронном контроллере)

Проверяют и при необходимости заменяют указанный симистор

Е24 – Дефект цепи управления симистора сливного насоса (ее элементы, как и симистор, расположены на электронном контроллере)

Проверяют исправность элементов указанной цепи

ЕЗЗ – Несогласованность работы датчиков уровня воды (датчика защиты ТЭНа от включения последнего без воды и датчика первого уровня)

Наиболее вероятными причинами возникновения подобной ошибки могут быть:
– неисправен один из перечисленных датчиков;
– засорились трубки датчиков уровня, а также камера отбора давления для этих датчиков;
– повышенное напряжение в питающей сети СМ;
– пробой на корпус ТЭНа

Е3 – Уровень воды в баке выше допустимого

В процессе залива воды был достигнут так называемый уровень перелива (переключатель уровня перелива был разомкнут на время более 15с)

Е36 – Неисправен датчик уровня защиты ТЭНа (АВ S)

Проверяют указанный датчик

Е37 – Неисправность датчика первого уровня воды (L1 S)

Е39 – Неисправность датчика уровня перелива (HV1 S)

Е41 – Люк открыт или закрыт неплотно

Плотно закрывают люк

Е42 – Неисправен замок люка

Проверяют замок люка

Е43 – Неисправен управляющий симистор (расположен на электронном контроллере) замка блокировки люка

Проверяют исправность управляющего симистора замка блокировки люка

Е44 – Неисправен датчик закрытия люка

Е45 – Неисправны элементы цепи управления симистора замка люка (ее элементы, как и симистор, расположены на электронном контроллере)

Проверяют элементы цепи управления замка люка

Е51 – Короткое замыкание управляющего симистора приводного мотора (расположен на электронном контроллере)

Проверяют и при необходимости заменяют симистор управления приводным мотором

Е52 – Сигнал с тахогенератора приводного мотора не поступает на электронный контроллер

Наиболее вероятная причина возникновения подобной ошибки вызвана тем, что с корпуса тахогенератора может соскочить фиксирующая шайба, поэтому катушка датчика выходит из своего посадочного места

Е53 – Неисправны элементы цепи управления симистора приводного мотора (ее элементы, как и симистор, расположены на электронном контроллере)

Проверяют элементы управления симистора приводного мотора

Е54 – «Залипание» одной из контактных групп реле реверса (всего их два) приводного мотора (реле расположены на электронном контроллере)

Проверяют и при необходимости заменяют реле реверса

Е61 – Во время нагрева воды ее температура за определенное время не достигает заданного значения

Этот код недоступен для считывания в обычном режиме работы СМ – он отображается только в диагностическом режиме. При необходимости можно проверить ТЭН – его сопротивление должно быть около 30 Ом (при комнатной температуре)

Е62 – Во время нагрева воды ее температура достигла значения более 88°С за 5 минут

Как правило, подобная ошибка вызвана неисправностью датчика температуры. Датчик можно проверить, замерив его сопротивление – оно должно быть в пределах 5,7. 6,3 кОм (при 20°С). Также необходимо проверить ТЭН (возможен его пробой на корпус)

Е66 – Неисправно реле ТЭНа

Проверяют и при необходимости заменяют, как само реле ТЭНа, так и его управляющие цепи

Е71 – Сопротивление датчика температуры вышло за заданные пределы

Наиболее вероятная причина возникновения подобной ошибки вызвана обрывом или коротким замыканием датчика или его соединительных цепей. Иногда выходят из строя ТЭН или датчик (возможен пробой одного из этих элементов на корпус)

Е82 – Ошибка выбора положения селектора

Е83 – Ошибка чтения данных с селектора (этот код доступен для считывания только в диагностическом режиме

Е93 – Ошибка конфигурации СМ

Подобный дефект устраняется вводом правильного конфигурационного кода

Е94 – Ошибки конфигурации СМ и цикла (программы)

Для устранения подобной ошибки необходимо перезаписать энергонезависимую память контроллера или заменить эту плату

Е95 – Ошибка связи между процессором и энергонезависимой памятью, расположенных на электронном контроллере

Проверяют цепи между процессором и микросхемой ЭСППЗУ. Также необходимо проверить питание на микросхеме энергонезависимой памяти

Е96 – Несоответствие конфигурации электронного контроллера и внешних элементов, которые к нему подключены (или нет)

Проверить соответствие конфигурации электронного контроллера и его внешних элементов

Е97 – Несоответствие в работе селектора программ и программным обеспечением электронного контроллера

ЕВ1 – Частота питающей сета не соответствует допустимой

Проверяют параметры питающей сети

ЕВ2 – Напряжение питающей сети выше допустимого предела

ЕВЗ – Напряжение питающей сети ниже допустимого предела

Коды ошибок СМА Занусси

Коды ошибок бытовой техники Zanussi

Итальянский бренд Zanussi является торговым сектором швейцарского концерна Электролюкс. Данный факт для многих потребителей выступает своеобразной двойной гарантии качества продукции. Вполне обоснованно это относится и к стиральным машинам. Но, как и любая другая техника, они не могут быть вечно действующим и бесперебойно функционирующим гаджетом.

Поэтому иногда встречаются отдельные неполадки, о которых техника проинформирует пользователя немедленно. Это может быть выполнено в зависимости от модификации СМА: как буквенно-цифровая комбинация на дисплее либо определенной световой индикацией отдельных кнопок на машинках без табло, например, ZWY180 или Zanussi Aquacycle 1000. В любом случае, можно достаточно легко расшифровать коды СМА Занусси.

Для машинок с дисплеем

Вода не поступает или же заливается в бак слишком медленно. После начала диагностики система выдает код неисправности уже через 10 минут после старта программы стирки.

Устранить можно следующим образом:

  • проверить функциональность клапана для забора воды, а также исключить пробои электрических составляющих элементах;
  • измерить сопротивление , показатель тестера при исправном клапане должен составлять около 4 кОм;
  • исключить различные водозаборной системы;
  • возможно, закрыт ;
  • проконтролировать водопровода.

Е12

При режиме работы «сушка» происходит незапланированное поступление воды. Код высвечивается, если в течение десяти минут она не станет поступать в бак. Сбросить ошибку можно лишь заменив электрический клапан залива воды.

Читайте также:  Что значит, как исправить

Е13

Согласно инструкции к машинам данного производителя эта ошибка возникает, когда в поддон машинки проникает вода. Потребуется аккуратная, но детальная разборка корпуса, чтобы выявить точки разгерметизации.

Е20 или Е21

По истечении 10 минут в заданном режиме работы машина не начинает сливать воду.

  • проверить на наличие шланги, патрубки, а также фильтр дренажного насоса сливной системы;
  • поджать посильнее каждый насоса;
  • замена при ее поломке;
  • осмотреть участок между водооткачивающим насосом и модулем управления на наличие  Проверить жгуты, клеммы, зажимы, при необходимости заменить дисфункциональные элементы;
  • замена электронного .

Е22

При сушке белья не происходит отвод конденсата. Произвести сброс данной ошибки можно, очистив конденсатор сушки от образовавшегося засора. Не относится к модели Занусси FE1024N, ZWD 5106, FE1014N.

Е23

Считать значение данного кода достаточно легко. Существует две основополагающие причины его появления: функциональный сбой помпы либо перегорел симистор. Последний требует обязательной замены. Также возможно придется заменить и помпу при сложной поломке или нецелесообразности ремонта.

Е24

Указывает на то, что в дренажном насосе перегорела дорожка управляющего симистора. Понадобится ремонт указанного участка на плате.

Коды ошибок бытовой техники Zanussi

Е31

Реле давления воды вышло из строя либо имеют место пробои его проводки. Произвести диагностику, заменить поврежденные участки либо сам датчик.

Е32

Нарушена калибровка датчика уровня воды.

Причинами могут быть:

  • закрытый вентиль водопровода;
  • поломка клапана забора воды;
  • фильтр сливной системы забит;
  • наличие какой-либо деформации трубки датчика;
  • реле давления не функционирует.
    Реле давления стиральной машины Zanussi

Е33

Нарушена синхронизация датчика, который отвечает за показатель уровня воды. Также количество воды может быть превышено из-за неисправностей электросистемы самой машинки.

  • привести показатели СМ к соответствующим нормативам;
  • заменить , если обнаружен пробой нагревательного элемента на корпус машинки;
  • устранить , возникшее в проводах и/или прессостате, заменив поврежденные участки.

Е35

Указывает на аварийное превышение уровня воды. Необходима тщательная диагностика состояния и функциональности прессостата.

Е36

Из строя вышел датчик, отвечающий за защиту ТЭНа.

Коды ошибок бытовой техники Zanussi

Е38

Данная неисправность характеризуется отсутствием точной фиксации разницы в показателях давления. Что сделать в таком случае? Попытаться самостоятельно устранить закупорку в трубке, которая соединяет датчик уровня воды непосредственно с баком.

Е39

Возникает при переливе воды. Требуется замена соответствующего датчика. Как правило, он имеет маркировку HV1S.

Е41, Е42, Е43, Е44, Е45

При выводе на дисплей одной из перечисленных ошибок следует:

  • выполнить ремонт механической части дверцы люка;
  • если есть необходимость, то заменить ;
  • протестировать функциональность платы и электронного контроллера, возможна их замена.
    Замок люка

Е71

Показатели сопротивления термодатчика выше допустимых нормативных величин.

Е74

Смещение термодатчика относительно других элементов системы.

ЕС2

Указанный код появляется на дисплее машинок Занусси последнего модельного ряда. Определяет поломку датчика мутности.

Е51

Двигатель не вращается либо вращается с очень маленькой скоростью.

  • устранить имеющиеся между самим движком и его управляющим симистором;
  • замена при его дисфункциональности;
  • ремонт или замена электроконтроллера.

Е52

Барабан не вращается, не набирает оборотов. Это связано с неполадками тахометра. Можно самостоятельно произвести мелкий механический ремонт, а именно установить на свое место пружинную шайбу (самая частая причина неполадки). Если ситуация не изменилась, то потребуется полная замена ТАХО.

Е53

Нарушения в системе управления электродвигателем. При этом сам мотор может не вращаться, делать это очень медленно либо вовсе только в одну сторону.

  • заменить или контактную колодку электродвигателя;
  • поменять на новый;
  • произвести тестирование и при необходимости заменить , а также перегоревшие элементы самой платы.

Е54

Характеризует различные неисправности контроллера:

  • возможен обрыв ;
  • «слипание» , отвечающих за реверс двигателя;
  • последний шаг – замена самого .

Е55

Нарушение электрической цепи движка.

Е56

Превышение времени ожидания сигнала от датчика тахометра. Либо сломался сам датчик, либо придется заменить главную плату.

Е57

В системе был зафиксирован показатель тока свыше 15А. Поломка двигателя или главной платы управления.

Коды ошибок бытовой техники Zanussi

Е59

Датчик тахометра не передает сигнал после истечения трехсекундного интервала. Скорее всего, имеют место различные нарушения целостности проводки, которая соединяет мотор с инвертором.

ЕА3

Система DSPне фиксирует шкив двигателя. Причина может скрываться в самой системе, приводном ремне, проводке или модуле.

Е61

Определяется строго в диагностическом режиме работы СМА. Указывает на недостаточный нагрев воды (до заданной температуры). Как правило, основополагающей причиной является функциональный сбой самого нагревателя. Его следует проверить тестером, выданный показатель должен соответствовать величине 30 Ом. При больших отклонениях от норматива требуется ремонт либо замена элемента.

Е62

Ошибка перегрева воды, то есть в течение даже пяти минут температура воды может достигнуть отметки в 90 градусов. Это происходит из-за наличия пробоев ТЭНа на корпус машинки. Следует проверить тестером сам нагревательный прибор. Выданный показатель должен находиться в диапазоне 5,7 – 6,3 Ом.

Коды ошибок бытовой техники Zanussi

Е66, Е3А

Реле нагревателя вышло из строя. Необходим частичный ремонт либо полная замена детали.

Е68

Сработало заземление цепи нагревательного элемента.

Е69

Необратимая поломка ТЭНа, требуется полная замена детали.

Другие коды

Дверца люка открыта либо наличие поломки блокиратора. Данный код высвечивается достаточно редко, а характерные поломки могут обозначаться другими кодовыми комбинациями.

Е82

Нарушение работы селектора при выборе программы стирки.

Е83

Обозначение выхода из строя селектора. Выдается на дисплей лишь в диагностическом режиме.

Коды ошибок бытовой техники Zanussi

Е85

Рециркуляционный насос и/или тиристор имеют какие-либо повреждения.

Е95

Нарушена связь между микропроцессором СМА и ее оперативной памятью. Требуется помощь профессиональных мастеров.

ЕН0 (ЕНО)

Реле защитной цепи допускает сбои в работе.

ЕН3

Низкий уровень напряжения в сети. Следует привести показатели к нормативному уровню. Несомненно, не каждую ошибку в работе стиральной машины можно устранить самостоятельно. Некоторые поломки требуют профессионального подхода и опытного «глаза». Но зная кодовую расшифровку и предположительные варианты устранения можно легко сориентироваться, как в сложности неисправности, так и в сложности предстоящего ремонта.

Мы уже останавливались на стиральных машинах Electrolux и Zanussi на основе систем управления EWM 1000(+). В этой части мы остановимся на СМ, в которых используется контроллер нового поколения
EWM 2000.

Диагностический режим

Панели управления СМ с селектором программ, оборудованных системой
EWM 2000 могут быть как с дисплеем и светодиодами, или только со светодиодами. Селектор на панели
управления может быть расположен слева или справа. Внешний вид
некоторых панелей показан на рис. 1 и 2.

Коды ошибок бытовой техники Zanussi

  • устанавливают селектор программ в положение «выкл»;
  • одновременно нажимают на кнопку «старт» и
    какую-либо другую кнопку, как показано на
    рис. 1 и 2 (на рис. 2 — это кнопки 2,
    применительно к другим панелям управления
    назначение кнопок также может быть другим),
    и удерживая обе кнопки, включают СМ (на
    рис. 2 — кнопкой 1);
  • продолжают удерживать обе кнопки, пока светодиоды не начнут мигать.

Мигание индикаторов указывает на то, что машина находится в режиме диагностики.

В нулевом положении селектора проверяется
работа пользовательского интерфейса (кнопок и
индикаторов). При нажатии на кнопку — загорается соответствующий светодиод.

В режиме диагностики можно проверить работоспособность компонентов СМ — при повороте
ручки селектора (по часовой стрелке), шаг за шагом, проверяются все ее режимы работы:

  • шаг 1 — проверяется подача воды в отделение для основной стирки;
  • шаг 2 — подача воды в отделение для предварительной стирки;
  • шаг 3 — подача воды в отделение с кондиционером;
  • шаг 4 — подача воды в отделение с отбеливателем (на некоторых моделях);
  • шаг 5 — нагрев и рециркуляция (если есть);
  • шаг 6 — проверка герметичности (барабан с
    водой запускается на большие обороты);
  • шаг 7 — проверка слива и отжима. Также проверяется согласованность сигналов аналогового и защитного прессостатов (датчиков
    уровня);
  • шаг 8 — проверка работы сушки (для СМ с
    сушкой).

На всех шагах проверяется исправность блокировки люка, также в
момент залива воды проверяется время заполнения бака до уровня перелива и работа прессостатов.

В режиме диагностики возможно отобразить
последний код ошибки, а также сбросить его.

Читайте также:  Коды ошибки в СЗВ-ТД
Таблица 2 Коды ошибок СМ с контроллером EWM 2000

Число012345678910, А11, В12, С13, D14, E15, F
№ светодиода в группе
4ОООООООО








3ОООО



●ОООО




2ОО

●ОО

●ОО

●ОО



●
●О
●О
●О
●О
●О
●О

Четыре нижних светодиода (4 — см. рис. 2) показывают единицы, четыре верхних—десятки(3).

Чтобы сбросить код ошибки необходимо одновременно нажать кнопку «старт» и кнопку 6 (в
течение прохождения диагностического цикла)—см. рис.

Рис. Сброс кода ошибки

Версия панели СМ DELTA
(без селектора программ)

Панель управления может быть как с дисплеем и светодиодами (рис. 4) или только со светодиодами (рис.

Рис. Вход в диагностический режим

Коды ошибок бытовой техники Zanussi

  • нажать одновременно на кнопки «старт» и
    «сброс», как показано на рис. 4 и, удерживая их в нажатом состоянии, включают СМ;
  • удерживать обе кнопки в нажатом положении,
    пока светодиоды на панели не начнут мигать.

Это означает, что СМ находится в диагностическом режиме. Проверка
работы кнопок передней панели (пользовательского интерфейса)
аналогична предыдущей версии панели с селектором.

Нажимая кнопку 1 (рис. 6) можно последовательно переходить к следующему шагу диагностики. Кнопка 2 возвращает предыдущий шаг
(рис. Выполнение каждого шага сопровождается индикацией соответствующего светодиода (например, на рис. 2 они расположены
вертикально слева панели).

Рис. Управление диагностическим режимом

Порядок и содержание шагов тестового режима аналогичны СМ с селектором программ (см. выше).

После выполнения тестового режима будет
показан последний код ошибки рис.

Рис. Индикация последнего кода ошибки

Порядок считывания кода ясен из этого рисунка, а также из таблицы (см. выше).

Для того, чтобы сбросить код ошибки, необходимо одновременно нажать кнопки 2 и 4 во время прохождения тестового режима (рис.

Рис. Сброс кода ошибок

Коды ошибок, их причины
возникновения и способы устранения

Ошибка появляется, если за 10 минут уровень воды в баке не достигает нужного уровня. Обычно это вызвано неисправностью водопроводного крана подачи воды. Необходимо проверить краны и шланги, убедиться, в том, что вода
к клапану машины подходит с хорошим напором, сетка в клапане СМ не
засорена. Проблема также может быть вызвана неисправностью самого
клапана подачи воды или неисправностью электронного контроллера СМ. Можно измерить сопротивление катушки клапана машины — должно быть около 3,8 кОм (рис.

Коды ошибок бытовой техники Zanussi

Рис. 9 Контроль
сопротивления катушки клапана

Е12 — проблемы с заливом воды при сушке.

Ошибка появляется через 10 мин во время
цикла сушки. В этом случае проверяют исправность клапана залива воды.

Е21 — проблемы со сливом воды.

Ошибка появляется, если СМ за 10 мин нет
слива воды из бака. В этом случае чистят фильтр, убеждаются в отсутствии засоров в
патрубках и шлангах, а также проверяют работу сливного насоса. Крыльчатка сливного насоса при вращении вправо/влево должна иметь свободный ход. Если
этого нет, насос подлежит замене. Сопротивление катушки насоса составляет около 200 Ом
(рис. 10). Причина дефекта также может быть
вызвана неисправностью электронного контроллера СМ.

Коды ошибок бытовой техники Zanussi

Рис. Контроль сопротивления катушки
сливного насоса

Е22 — проблемы со сливом воды во время
сушки.

В этом случае очищают конденсатор сушки.

Е31, Е32, ЕЗЗ, Е34 — проблемы вызванные
рассогласованностью в показаниях прессостатов.

Ошибки возникают: если аналоговый прессостат выдает сигнал, выходящий за рамки установленного; если не выполняется калибровка уровня воды; при несоответствии сигналов от аналогового и защитного прессостатов; если уровень
воды в баке слишком высок.

Во всех случаях необходимо убедиться в отсутствии засоров в трубках и в камере отбора
давления прессостатов (рис. 11).

Коды ошибок бытовой техники Zanussi

Рис. Камера отбора давления прессостатов

Отдельно отметим ошибку «ЕЗЗ» — она возникает чаще других и не устраняется никакими
заменами элементов СМ. Появляется она из-за
нестабильного напряжения в сети, чаще повышенного.

Эта ошибка может появиться и при неисправности (пробое или
«утечке» на корпус) нагревательного элемента (ТЭНа).

Е41, Е42, Е43, Е44, Е45 — неисправность
блокировки люка.

Ошибки появляются, если люк закрыт неплотно или если не работает блокировка люка. Можно
проверить состояние контактов узла блокировки люка, отсоединив разъем (рис. 12).

Коды ошибок бытовой техники Zanussi

Рис. 12 Колодка блокировки
люка

Конт. 3 и 4 должны быть замкнуты, а 4 и 5 — разомкнуты. Ошибки также могут быть вызваны неисправностью электронного контроллера.

Е51 — неисправен симистор, управляющий
приводным мотором.

Ошибка появляется в случае, если неисправен симистор на плате электронного контроллера или неисправен сам контроллер.

Е52 — неисправность тахогенератора.

Ошибка появляется, если на тахогенераторе
(рис. 13) не формируется сигнал о вращении приводного мотора. На
практике чаще всего происходит следующее: от вибрации при отжиме соскакивает пружинная шайба, удерживающая катушку таходатчика. Она съезжает с корпуса мотора и повисает на проводах.

Коды ошибок бытовой техники Zanussi

Е53 — неисправна система управления двигателем на электронном контроллере.

Чаще всего подобная ошибка появляется при
пониженном напряжении в электрической сети.

Е62 — перегрев воды в баке СМ.

Проверяют сопротивление термистора NTC
(5,7. 6,3 кОм — при 20 °С) — см. 1 на рис.

Коды ошибок бытовой техники Zanussi

Рис. Контроль термистора

Убеждаются, что ТЭН не пробит на корпус. Ошибка также может
быть вызвана неисправностью электронного контроллера СМ.

Е63 — недостаточный нагрев при сушке.

В этом случае необходимо проверить: ТЭН
(рис. 15), защитный прессостат, термистор
(рис. 16) и электронный контроллер.

Коды ошибок бытовой техники Zanussi

Рис. Контроль ТЭНа

Коды ошибок бытовой техники Zanussi

Рис. Термистор (NТС)

Е66 — неисправно реле ТЭНа.

Несоответствие между уровнем 2 защитного
прессостата и включением реле ТЭНа. Также
проверяют замыкание на корпус как ТЭНа, так и
термистора.

Е71 — неисправен термистор стирки.

Ошибка появляется, когда значения сопротивления термистора выходят за пределы нормы. Проверяют сопротивление термистора NTC и убеждаются, что ТЭН или
термистор не замкнуты на корпус.

Е84, Е85 — неисправен симистор (расположен на электронном контроллере), управляющий
циркуляционным насосом.

Проверяют разъемы между этими платами. Обычно такая ошибка бывает вызвана окислением контактов.

Е93, Е94 — ошибка конфигурации.

При данной ошибке необходимо переконфигурировать электронный контроллер.

EF1 — засор сливного фильтра.

Ошибка появляется при длительном сливе
воды (а уровень воды в баке уменьшается незначительно). Проверить все патрубки и шланги,
прочистить фильтр.

EF2 — передозировка моющего средства.

Ошибка появляется при избыточном количестве пены.

Электронный контроллер СМ

Особое внимание хотим обратить на электронный контроллер. Выход из строя его компонентов или «выгорания» различных зон, зачастую обусловлен неисправностью других деталей
машины, коротким замыканием ТЭНа, попаданием воды на коллектор электродвигателя и т.

На рис. 17 показаны зоны на плате контроллера, «отвечающие» за работу разных компонентов СМ. Обнаружив в какой-нибудь зоне следы выгорания, необходимо проверить соответствующие
компоненты.

Коды ошибок бытовой техники Zanussi

1 — зона
элементов аналогового прессостата, 2 — зона
термистора NТС (стирки), 3 — зона управления сливным насосом,
4 —
зона пользовательского интерфейса, 5 —
источник питания, 6 — зона управления приводным мотором, 7 — зона
управления насосом рециркуляции, 8 — зона
управления ТЭНом, 9 — зона управления блокировкой люка, 10 — зона
управления клапанами подачи воды, 11 — зона
управления сушкой.

Если в машине не работает какая то функция,
а сам агрегат, выполняющий эту функцию, исправен, поиск неисправности на электронном блоке можно сузить до соответствующей зоны.

На рис. 18 представлена обобщенная схема СМ, поясняющая связь электронного контроллера и его внешних элементов (с сушкой, системой
рециркуляции и двигателем постоянного тока). В более простых моделях машин некоторые
элементы могут отсутствовать.

Рис. 18 Схема соединений
контроллера EWM 2000 с узлами СМ

Видео по теме:

1)

Коды неисправностей или ошибок стиральных машин Zanuss

2)

Как диагностировать код ошибки E-69 на стиральной машине Electrolux с
фронтальной загрузкой

3)

Как определить код ошибки на стиральных машинах Zanussi, AEG

Удачи в ремонте!

Диагностика неисправности
и ремонт стиральных машин Electrolux, Zanussi в Москве с выездом мастера на дом

Добавить комментарий

Ваш адрес email не будет опубликован.
