Самодиагностика тойота камри sv40
В процессе компьютерной проверки используется специальное встроенное устройство – диагностический разъем.
При этом диагностируется качество работы инжекторного двигателя, коробки передач, электронных датчиков, системы безопасности и прочих исполнительных механизмов. Производится анализ ошибок, зафиксированных на электронном блоке управления (ЭБУ).
Порядок проведения самодиагностики
Это функция доступна, если климат контроль на Камри 40 оснащён блоком с ЖК дисплеем. На более старых версиях блоков диагностику можно провести только с помощью автомобильного сканера, подключившись к штатному разъёму, расположенному неподалёку от рулевой колонки.
Порядок проведения самодиагностики
Пробуем провести самодиагностику систем климата в авто, необходимо выполнить следующие действия:
Климат контроль на Тойота Камри оснащён немалым количеством электроприводов, проверить работоспособность которых можно при переходе в режим самодиагностики. Для этого нужно:
Завершается диагностика нажатием кнопки Off.
Блок управления климат контролем на Тойота Камри поддерживает функцию очистки памяти. Она должна проводиться после устранения ошибок, возникших в процессе самодиагностики. Выполняется она следующим образом:
Существует немало причин, по которым климат контроль на Камри 50 или 40 показывает ошибки во время самодиагностики: начиная от отсутствующего контакта и заканчивая выходом из строя датчика.
Возможные неисправности, возникающие во время работы климата, следующие:
Также стоит отметить, что климат контроль на Камри 40 или 50 нужно диагностировать в хорошо освещённом помещении или на улице — в противном случае возможно появление ошибки датчика света.
Самодиагностика на модели Тойота Камри 40 через разъем
Под капотом автомобиля расположены различные разъемы:
Описание процесса самодиагностики
Сначала нужно проверить, чтобы аккумулятор имел напряжение не менее 11 вольт, заслонка дросселя была закрыта, все электрические приборы выключены. Для удобства также нужно подготовить самодельную перемычку из металлической скрепки или проволоки.
Ошибка обозначена двумя цифрами: первая считается по числу миганий контрольных лампочек через 0,5 секунд, затем перерыв, вторая – также по количеству миганий с интервалом 0,5 сек. Через 2,5 секунды выдается следующий код и т.д. Когда все коды будут выданы, после перерыва в 4,5 секунды коды выдаются повторно. В случае отсутствия ошибок, промежуток между сигналами равен 0,25 секунд.
Двузначные коды ABS расшифровываются по специальным таблицам.
Современные сканеры
Сейчас представлено много сканеров для считывания кодов ошибок автомобилей, которые полностью расшифровывают коды ошибок. Данные программы переведены на русский язык, просты в использования и позволяют настроить параметры автомобиля. Например, время, когда погаснут фары, после выключения зажигания, через сколько секунд погаснет свет в салоне при посадке, высадке и другое.
Владельцу авто стоит задуматься о приобретение диагностического оборудования. Не плохие производители диагностических приборов: Launch, ELM, Autel, Autocom, Carman.
Как выключить лампу ABS
Далее нужно устранить выявленные неисправности. Чтобы контрольная лампа прекратила мигать, недостаточно устранения поломки. Для ее выключения нужно выполнить следующее:
Если это не помогло, лампа продолжает мигать, существует второй вариант:
После того, как лампочка ABS погасла, нужно сбросить код ошибки.
Сброс ошибок
После того как был произведен ремонт и поломку устранили, коды ошибок могут сами не исчезнуть. Чтобы их сбросить также есть определенная последовательность действий. Для этого нам снова понадобится разъём для диагностики.
Коды ошибок Тойота Камри
Коды ошибок Camry помогают с помощью компьютерной диагностики поставить правильный «диагноз», понять какой элемент, датчик мотора, коробки передач и пр. вышел из строя. Это значительно ускоряет ремонт автомобиля. Современные сканеры самостоятельно расшифровывают коды ошибок, но, если пользуетесь диагностическим оборудованием, которое этого не делает, то постараемся помочь.
Правильное проведение диагностических работ Камри 50
Диагностический разъем в Камри 30
Последовательность считывания кода ошибок примерно одинакова у всех автомобилей Toyota:
После произведенных манипуляций проанализируйте полученную информацию и устраните неисправности.
Коды ошибок Тойота Камри 40
Check VSC System — сообщение появляется на экране бортового компьютера.
Само уведомление Check VSC System не несет конкретной информации, это предупреждение о том, что с автомобилем что-то не так.
Существенных проблем может не быть, например, заправляетесь с работающим двигателем, или подзарядили севший аккумулятор, появится Check VSC System.
Если поломки нет, то сообщение уйдет, заглушите и заведите авто 10 раз или отсоедините клему от аккумулятора на 5 минут. Уведомление не уходит, то проводите компьютерную диагностику Камри.
P0351, P0352, P0353, P0354, P0355, P0356
Ошибки катушек зажигания, последние две могут появиться только у моторов Тойота V6, например, 2GR-FE.
Причины появления данных кодов:
Чтобы точно установить неисправность, осциллографом измерьте электрический сигнал с катушки зажигания показавшей ошибку.
Если нет осциллографа, то можно поменять местами потенциально неисправную катушку с другой.
Например, есть ошибка P0351, переставили катушку с первого цилиндра на второй, теперь сканер показывает P0352 – проблема в катушке, если же код остался прежним P0351 – неисправна проводка или ЭБУ.
P0172
Ошибка P0172 – слишком богатая топливновоздушная смесь. Причины возникновения:
Для постановки точного «диагноза» обратитесь к опытному мастеру.
Один из вариантов устранения ошибки – замена клапана VVT-I.
P2237
P2237 – обрыв в цепи тока накачки кислородного датчика (A/F), P2238 – слабый ток в цепи тока накачки кислородного датчика (A/F) (1 ряда 1). Речь о лямбда-зонде, установленном до катализатора, который расположен рядом с двигателем. Данная ошибка может и не повлиять на поведение автомобиля, но расход топлива увеличиться. Хотим предостеречь от замены этого датчика на не оригинальный.
Лямбда-зонд, расположенный до катализатора возле двигателя, меняется только на оригинальный. Второй датчик, установленный после каталитического нейтрализатора, можно поменять на универсальный.
Использование данной головки позволит не снимать тепловой экран при замене вышедших из строя лямбда-зондов.
P0137, P0157
P0137, P0157 – низкое напряжение в цепи кислородного датчика (ряд1, ряд2 датчик 2).
Причины появления ошибок P0137, P0157:
Новый и старый лямбда-зонд
Если во время активного управления соотношением воздух-топливо заданное соотношение является обогащенным, но выходное напряжение подогреваемого кислородного датчика составляет менее 0,21 В (обеднение), ECM рассматривает это как чрезмерно низкое выходное напряжение датчика и регистрирует DTC P0137 или P0157. Если во время активного управления соотношением воздух-топливо заданное соотношение является обедненным, но выходное напряжение составляет более 0,59 В (обогащение), ECM рассматривает это как чрезмерно высокое выходное напряжение датчика и регистрирует DTC P0138 или P0158.
Если замена датчика не принесла результата, то мастера могли поменять не тот датчик (такое бывает часто), или проблема не в датчике, а в цепи или в утечке выхлопных газов.
Проверьте все разъемы, они могли окислиться, в них могла попасть влага. Визуально осмотрите проводку, не нарушена ли ее целостность. Если визуально цепь в порядке, то проверьте ее работу с помощью осциллографа.
Газораспределение.
На двигателе 3S-FSE установлен ремень ГРМ. При обрыве ремня происходит неминуемая поломка головки блока и клапанов. Клапана встречаются с поршнем при обрыве. Состояние ремня следует проверять при каждой диагностике. Замена не составляет проблем за исключением маленькой детали. Натяжитель должен быть либо новый, либо взведенный перед снятием и установленный под чеку. Иначе снятый ролик будет очень трудно взвести
При снятии нижней шестерни важно не поломать зубья (обязательно открутить стопорный болт), иначе будет срыв запуска и неминуемая замена шестерни. Далее фотография ремня ГРМ при проверке
Такой ремень требует замены. При смене ремня натяжитель лучше ставить новый, без компромиссов. Старый натяжитель легко входит в резонанс, после повторного взвода и установки. ( На промежутке 1,5 – 2,0 тысяч оборотов.) Этот звук повергает в панику владельца. Двигатель при этом издает рычащий неприятный звук.
Проверка переключения передач
Примечание: эта проверка позволяет определить, является ли причиной неисправности проблема в электрической части или в механической части коробки передач.
1. Отсоедините разъем блока электромагнитных клапанов.
2. Переключение передач должно происходить в соответствии с приведенной таблицей «Режимы работы коробки передач в случае нормальной работы электромагнитных клапанов (соленоидов) и отказа одного или двух из них».
Таблица. Режимы работы коробки передач в случае нормальной работы электромагнитных клапанов (соленоидов) и отказа одного или двух из них
Примечание: отметки ПХ» означают неисправность. ( ) — для А540Н.
3. Подсоедините разъем блока электромагнитных клапанов.
4. Сбросьте коды неисправности.
Коды ошибок виста sv30
На двигателе организована индивидуальная система зажигания. Для каждого цилиндра своя катушка. Блок управления двигателем научен контролировать работу каждой катушки зажигания. При неисправности фиксируются соответствующие цилиндру ошибки. При эксплуатации двигателей особых проблем системы зажигания не замечено. Проблемы возникают лишь по причине неправильных ремонтов. При замене ремня ГРМ и сальников ломают зубья маркерной шестерни коленвала.
При смене свечей зажигания рвут изоляционные наконечники катушек зажигания.
Это приводит к пропускам при разгоне автомобиля. А при перетяжке верхних гаек свечных стаканов, в стаканы начинает проникать моторное масло. Что неминуемо приводит к разрушению резиновых наконечников катушек. При неправильной смене свечей из-за увеличения зазоров происходит электрический пробой вне цилиндра (токовые дорожки). Эти пробои разрушают и свечи и резину.
Способы ремонта топливного насоса.
Давление в насосе пропадает очень редко. Потеря давления происходит из-за выработки шайбы плунжера, либо из-за пескоструя клапана – регулятора давления. Из практики плунжера практически не изнашивались в рабочей зоне. Выработка была только в рабочей зоне сальника.
Зачастую приходится приговаривать насос из-за проблем с сальником, который, стираясь, начинает пропускать топливо в масло. Проверить наличие бензина в масле не сложно. Достаточно померить СН в маслоналивной горловине на прогретом работающем двигателе. Как уже отмечалось ранее, показания должны быть не больше 400 единиц. К сожалению или к счастью производитель не допускает замену сальника, а только замену всего насоса целиком. Отчасти это правильное решение, велик риск неправильной сборки. Ремонт же механической части насоса заключается в притирке напорных клапанов и шайбы от следов износа. Напорные клапана одинаковых размеров, они легко притираются любым доводочным абразивом для притирки клапанов. На фото напорный клапан.
И далее увеличенный напорный клапан. Хорошо видна радиальная и выработка коррозия металла.
Я встречал один сомнительный вид ремонта насоса. Ремонтники приклеивали клеем на основной сальник насоса встык часть сальника от двигателя 5А. Внешне все было красиво, но только вот бензин обратная часть сальника не держала. Такой ремонт недопустим и может повлечь возгорание двигателя. На фотографии приклеенный сальник.
Если владелец продолжает эксплуатацию автомобиля с протекающим сальником в ТНВД, то бензин неизбежно пападает в масло. Разжиженное масло губит двигатель. Происходит глобальная выработка цилиндропоршневой группы. Звук мотора становится “дизельным” На видео пример работы изношенного мотора.

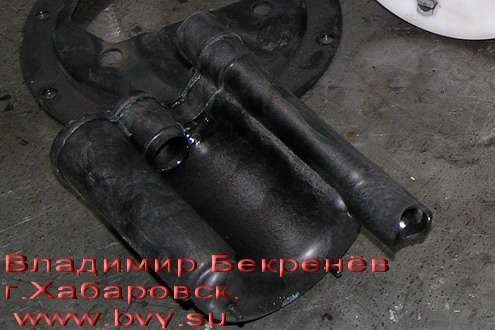

Впускной коллектор и очистка от сажи.
Практически любой диагност или механик, менявший свечи в двигателе 3S-FSE, сталкивался проблемой очистки впускного коллектора от сажи. Инженеры Тойоты организовали структуру впускного коллектора таким образом, чтобы большая часть продуктов полного сгорания не выбрасывалась в выпуск, а наоборот оставалась на стенках впускного коллектора. Происходит чрезмерное накопление сажи во впускном коллекторе, что сильно душит двигатель и нарушает правильную работу систем. На фотографиях верхняя и нижняя часть коллектора двигателя 3S-FSE, грязные заслонки. Справа на фото канал клапана EGR, все коксовые отложения берут начало именно отсюда. Существует много споров глушить или нет, этот канал в Российских условиях. Мое мнение, при закрытии канала страдает экономия по топливу. И это многократно проверено на практике. При смене свечей обязательно необходимо чистить верхнюю часть впускного коллектора, иначе при установке кокс оторвется и попадет в нижнюю часть коллектора. При монтаже коллектора железную прокладку достаточно только отмыть от отложений, герметик использовать нет необходимости, иначе последующиё съём будет проблематичным. Такое количество отложений опасно для двигателя. Очистка сажи в верхней части не решает практически проблему. Основная чистка необходима нижней части коллектора и впускных клапанов. Засаженность может достигать 70% от всего объёма прохода воздуха. При этом перестает работать правильно система изменяемой геометрии впускного коллектора. Сгорают щетки в моторе заслонок, отрываются магниты от чрезмерных нагрузок, пропадает переход в обеднёнку. Далее на фотографиях уязвимые элементы мотора. Дополнительную проблему составляет съём нижней части коллектора. Ее невозможно провести без демонтажа опоры крепления двигателя, генератора, и выкручивания опорных шпилек (этот процесс очень трудоемкий). Мы используем дополнительный самодельный инструмент для выкручивания шпилек, позволяющий облегчить демонтаж нижней части, либо вообще используем контактную сварку или сварку полуавтоматом, для фиксации гаек на шпильках. Особую трудность для демонтажа коллектора представляет пластик электропроводки. Приходится буквально изыскивать миллиметры для откручивания. Коллектор после очистки. Очищенные заслонки должны возвращаться под действием пружины без закусываний
В верхней части важно очистить каналы EGR. Чистить также необходимо и надклапанное пространство вместе с клапанами. Далее на фотографиях грязные клапан и надклапанное пространство
Такие отложения сильно влияют на экономию топлива. Перехода в обеднённый режим нет. Запуск затруднен. О зимнем запуске можно даже не упоминать в таком положении.
Диагностика и ремонт систем впрыска и зажигания
Система непосредственного впрыска на Toyota D4 была представлена миру в начале 1996 года, в ответ на GDI от конкурентов ММС. В серию такой двигатель 3S-FSE был запущен с 1997 года на модели Corona (Premio T210), в 1998 двигатель 3S-FSE – начал устанавливаться на модели Vista и Vista Ardeo (V50). Позднее непосредственный впрыск появился на рядных шестерках 1JZ-FSE (2.5) и 2JZ-FSE (3.0), а с 2000 года, после замены серии S на серию AZ, был запущен и двигатель D-4 1AZ-FSE.
Расшифровка кодов ошибок на автомобилях Toyota
Технические дефекты появляются рано или поздно в автомобилях всех производителей, в том числе и японских. Коды ошибок Тойота водитель способен расшифровать самостоятельно, при этом определить неисправность систем возможно без применения сканеров. Если автолюбитель никогда раньше не сталкивался с такой проблемой, то эта статья поможет разобраться во всех нюансах и выполнить работы на профессиональном уровне.
Ошибки Toyota по протоколу OBDI. Самодиагностика.
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21— Кислородный датчик (P0135)
22— Датчик температуры охлаждающей жидкости (P0115)
24— Датчик температуры воздуха на впуске (P0110)
25— Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42— Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52— Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
Дизельные двигатели
12 – Датчик положения коленчатого вала
13 – Датчик частоты вращения
14 – Клапан регулировки угла опережения впрыска
15 – Сервопривод дроссельной заслонки
17 – Сигнал блока управления
18 – Электромагнитный перепускной клапан
19 – Датчик положения педали акселератора
22 – Датчик температуры охлаждающей жидкости
24 – Датчик температуры воздуха на впуске
32 – Корректирующие резисторы
35 – Датчик давления наддува
39 – Датчик температуры топлива
42 – Датчик скорости автомобиля
96 – Датчик положения клапана EGR
АКПП
11 – Норма
37 – Датчик частоты вращения входного вала АКПП (Р1705)
38 – Датчик температуры рабочей жидкости АКПП
– Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)42
44 – Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 – Соленоид управления давлением гидроаккумулятора (Р1765)
61 – Датчик скорости (или датчик частоты вращения переднего выходного вала)
62– Соленоид №1 (Р0753)
63– Соленоид №2 (Р0758)
64– Соленоид муфты блокировки гидротрансформатора (Р0773)
67 – Датчик частоты вращения входного вала АКПП
68 – Соленоид управления муфтой блокировки гидротрансформатора
73 – Соленоид муфты блокировки межосевого дифференциала
11 – Обрыв цепи реле электромагнитного клапана
12 – Короткое замыкание в цепи реле э/м клапана
13 – Обрыв в цепи реле электронасоса
14 – Короткое замыкание в цепи реле электронасоса
21 – Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 – Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 – Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 – Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 – Неисправность датчика частоты вращения переднего правого колеса
32 – Неисправность датчика частоты вращения переднего левого колеса
33 – Неисправность датчика частоты вращения заднего правого колеса
34 – Неисправность датчика частоты вращения заднего левого колеса
41 – Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 – Неисправность в цепи датчика замедления
44 – Обрыв или короткое замыкание в цепи датчика замедления
49 – Обрыв в цепи выключателя стоп-сигналов
51 – Короткое замыкание или обрыв цепи питания электронасоса
71 – Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 – Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 – Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 – Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 – Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 – Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 – Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 – Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 – Неисправность датчика замедления
98 – Датчик разрежения в вакуумном усилителе тормозов (C1200) колеса
Системы безопасности (SRS)
11 – Воспламенитель ПБ водителя (замыкание на массу)
12 – Воспламенитель ПБ водителя (замыкание на питание)
13 – Воспламенитель ПБ водителя (замыкание в цепи)
14 – Воспламенитель ПБ водителя (разрыв в цепи)
15 – Передний правый датчик SRS (замыкание или разрыв в цепи)
15 – Передний правый датчик SRS (замыкание на массу или питание)
16 – Передний левый датчик SRS (замыкание или разрыв в цепи)
16 – Передний левый датчик SRS (замыкание на массу или питание)
31 – Неисправность блока управления SRS
51 – Воспламенитель ПБ пассажира (замыкание на массу)
52 – Воспламенитель ПБ пассажира (замыкание на питание)
53 – Воспламенитель ПБ пассажира (замыкание в цепи)
54 – Воспламенитель ПБ пассажира (разрыв в цепи)
61 – Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 – Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 – Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 – Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 – Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 – Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 – Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 – Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Полный привод (4WS)
11 – Электронный блок управления 4WS
12 – Неисправность главного электродвигателя заднего рулевого механизма
13 – Неисправность привода управления рулевым механизмом
21 – Короткое замыкание в системе главного электродвигателя
22 – Разрыв цепи в системе главного электродвигателя
23 – Блокировка главного электродвигателя
24 – Неисправность в работе главного электродвигателя
31 – Разрыв в системе электродвигателя заднего хода
32 – Неисправность в работе электродвигателя заднего хода
41 – Неисправность датчика частоты вращения левого переднего колеса
42 – Неисправность датчика системы 4WS
43 – Неверная работа датчика системы 4WS
Другие ошибки
P1047 – Ошибка параметра настройки блока управления Valvematic / неисправность цепи питания ряда 1
P1049 – Неисправность внутренней цепи блока управления Valvematic ряда 1
P1100 – Неисправность в электрической цепи датчика атмосферного давления
P1105 – Неисправность в электрической цепи датчика давления в камере сгорания
– Сажевый фильтр, банк 1 — эффективность ниже требуемойP2002
– Привод изменения геометрии впускного коллектора, банк 1 — привод завис в закрытом положенииP2006
– Привод системы изменения геометрии впускного коллектора, банк 1 — обрыв цепиP2008
– Электродвигатель привода дроссельной заслонки — высокий уровень сигналаP2103
– Датчик А положения педали акселератора — минимальное ограничениеP2109
– Система управления приводом дроссельной заслонки — заедание привода в открытом положенииP2111
– Система управления приводом дроссельной заслонки — заедание привода в закрытом положенииP2112
– Привод дроссельной заслонки, ток электродвигателя — диапазон/функционированиеP2118
– Датчик положения педали акселератора/выключатель D — диапазон/функционированиеP2121
– Датчик положения педали акселератора/выключатель D — высокий уровень входного сигналаP2123
– Датчик положения педали акселератора/выключатель D/Е — корреляция напряженияP2138
– Форсунки — группа A, напряжение питания — обрыв цепиP2146
– Форсунки — группа B, напряжение питания — обрыв цепиP2149
– Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно бедной смесиP2195
– Подогреваемый кислородный датчик 1, банк 1 — сигнал постоянно богатой смесиP2196
– Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно бедной смесиP2197
– Подогреваемый кислородный датчик 1, банк 2 — сигнал постоянно богатой смесиP2198
– Подогреваемый кислородный датчик 1, банк 1, управление током (+) — обрыв цепиP2237
– Подогреваемый кислородный датчик 1, банк 1, управление током (+) — низкий уровеньP2238
– Подогреваемый кислородный датчик 1, банк 2, управление током (+) — обрыв цепиP2240
– Система подачи воздуха на выпуск, датчик расхода/давления, банк 1 — низкий уровень сигналаP2432
– Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в открытом положенииP2440
– Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 1 — заедание клапана в закрытом положенииP2241
– Переключающий электромагнитный клапан подачи воздуха на выпуск, банк 2 — заедание клапана в открытом положенииP2442
– Сажевый фильтр (DPF) — засорение DPFP2463
– Датчик 5 температуры отработавших газов, банк 2 — диапазон/функционированиеP2588
– Привод коромысла A, банк 1 — проблемы функционирования или заедание привода в закрытом положенииP2646
– Привод коромысла А, банк 1 — высокий уровень сигналаP2649
P264A – Датчик А положения привода коромысла, банк 1 – неисправность электрической цепи
P2714 – Электромагнитный клапан D управления давлением рабочей жидкости КПП – функционирование или заедание в закрытом положении
P2716 – Электромагнитный клапан D управления давлением рабочей жидкости КПП – электрическая неисправность
P2757 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – функционирование или заедание в закрытом положении
P2759 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – электрическая неисправность
P2763 – Электромагнитный клапан управления давлением муфты блокировки гидротрансформатора – высокий уровень сигнала
P2770 – Муфта гидротрансформатора – высокий уровень сигнала
P2799 – Управление дополнительным насосом рабочей жидкости КПП – высокий уровень сигнала
P2A00 – Подогреваемый кислородный датчик 1, банк 1 – проблемы диапазона/функционирования
P3000 – Неисправность высоковольтной батареи
P3100 – Неисправность блока управления высоковольтной батареи
Система самодиагностики
Электронный блок управления имеет встроенную систему самодиагностики, которая по сигналам датчиков непрерывно отслеживает состояние двигателя В случае обнаружения неисправности эта система идентифицирует ее и информирует об этом водителя сигналом «CHECK ENGINE» (проверьте двигатель), который высвечивается контрольной лампой, расположенной на приборной панели. Система самодиагностики двигателей 3S-FE, 4S-Fi, 4S-FE, 3S-GE, 3S-GTE, 5S-FE (за исключением ранних моделей) имеет несколько режимов работы: режим обычной (текущей) самодиагностики, режим тестирования и дорожный тест. При работе в режиме обычной самодиагностики, электронный блок управления анализирует различные сигналы (см. ниже таблицу диагностических кодов) и определяет отказавшую систему по выходным параметрам, зафиксированным соответствующим датчиками или исполнительными механизмами. Световой предупредительный сигнал на приборной панели информирует водителя о наличии неисправности (однако, не все коды высвечиваются на приборной панели). Сигнал выключается автоматически сразу после устранения неисправности. Однако электронный блок хранит (запоминает) в своей памяти коды неисправностей (кроме кода №16), связанных с соответствующими отказами, до тех пор, пока диагностическая система не очистится (не «сбросит» информацию) путем отключения предохранителя «EFI» при выключенном зажигании.
Диагностический код может быть определен по числу миганий контрольной лампы «CHECK» при замкнутых выводах «ТЕ1» и «E1» диагностического разъема. При наличии 2-х и более неисправностей их индикация начинается с наименьшего кода (имеющего наименьший номер) и далее продолжается по возрастающей.
В режиме проверки (тестирования) систем при наличии неисправностей блок электронного управления также зажигает сигнальную лампу на приборной панели, высвечивая дополнительно коды тех неисправностей, которые не обнаруживаются в режиме нормальной (текущей) самодиагностики (кроме кодов №42, 43 и 51). При этом клеммы «ТЕ2» и «Е1» диагностического разъема должны быть замкнуты, как показано ниже.
В режиме-тестирования даже после устранения неисправности ее код сохраняется в памяти блока электронного управления после выключения зажигания (кроме кодов №42, 43 и 51) аналогично тому, что имеет место при текущей самодиагностике. Выбор вида самодиагностики («текущая» или «тестирование») осуществляется соответствующим замыканием выводов «ТЕГ, «ТЕ2» и «Е1» диагностического разъема, как будет показано ниже.
Режим тестирования используется при поиске неисправностей которые труд но определить в режиме обычной (текущей) самодиагностики (например, нарушение контакта).
Самодиагностика при тестировании может использоваться специалистами при соблюдении соответствующей процедуры подключения выводов диагностического разъема и определенной последовательности операций. Применение дорожного теста преследует следующие цели: воспроизведение (имитация) ездовых режимов, в которых выявляется данный диагностический код и проверка полноценности выполненных ремонтных работ.
Контрольная лампа неисправностей двигателя «CHECK ENGINE»
1. Контрольная лампа индикации неисправности «CHECK ENGINE» — предупреждающий световой сигнал, представляющий собой световое табло на панели приборов, зажигается при включенном зажигании и при неработающем двигателе.
2. После запуска двигателя лампа «CHECK ENGINE» должна погаснуть. Если же лампа индикации продолжает гореть при работающем двигателе, это значит, что система диагностирования предупреждает о наличии неисправностей.
Способ диагностирования топливного насоса (ТНВД) по давлению, и по протечке сальника.
Регистрировать протечку бензина в масло нужно при помощи газоанализатора. Показания уровня СН в масле не должны превышать 400 единиц на прогретом двигателе. Идеальный вариант 200-250 единиц. На фото нормальные показания. Зонд газоанализатора при проверке вставляют в маслоналивную горловину, а саму горловину закрывают чистой ветошью. Аномальные показания уровень СН-1400 единиц – сальник насоса протекает, и насос требует замены. При протекании сальника в дате будет зарегистрирована очень большая минусовая коррекция. А при полном прогреве, с протекающим сальником, обороты двигателя будут сильно прыгать на хх, при перегазовках мотор периодически глохнет. При нагреве картера бензин испаряется и через линию вентиляции вновь попадает во впускной коллектор, дополнительно обогащая смесь. Датчик кислорода регистрирует богатую смесь, а блок управления пытается её забеднить
Важно понимать, что в такой ситуации совместно с заменой насоса необходимо сменить масло с промывкой двигателя. При использовании некоторых марок масел уровень СН из-за наличия агрессивных присадок будет повышен, что не является поводом для замены тнвд
Необходимо просто сменить масло и сделать контрольный заезд перед постановкой диагноза. На следующей фотографии фрагменты замера уровня СН в масле (завышенные значения)
Пассивный тип датчиков АБС
Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.
При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.
Недостатки пассивного датчика АБС:
Из-за постоянных сбоев в работе редко устанавливается на современные автомобили.
Магниторезонансный датчик АБС
Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.
Магниторезонансный датчик АБС определяет смену вращения колес с высокой точностью, что повышает безопасность движения транспорта.
На основе эффекта Холла
В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.
