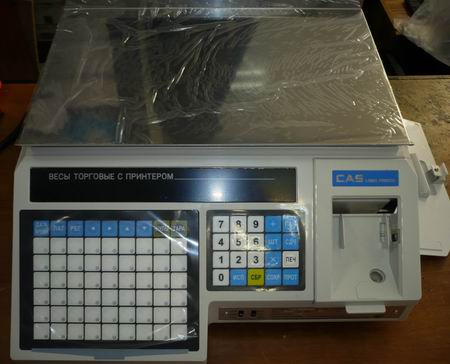

Весы CAS LP
10 августа 2022
5 мин.
23 августа 2022
4 мин.
Перечислим основные ошибки весов CAS с кодами Err ××, дадим расшифровку и скажем, как исправить проблему.
Весы не включаются
LobAt, batt, Err-b
Err 0, UNStA, UnS
Err 1
Err 3, OFL
Err 6, ovErr, Err 8, oF
Err 9
Err 2, 11, 12, 13, 22, Init, not Err CAL
Весы CAS AP версии EX и M
Во время работы весов производится их автоматическое диагностирование и при обнаружении дефектов на дисплей выводится сообщение об ошибке.
– Выход нулевой точки за допустимые пределы при обнулении –
– Слишком большое число товаров в покупке –
– Слишком большая сумма покупки –
– Переполнение памяти –
– Неисправность аналоговой платы –
– Неисправность цифровой платы –
– Нарушение кодировки –
– Неисправность клавишных кодов –
Весы не включаются – Отсутствует напряжение в сети или
плохо вставлена сетевая вилка в
розетку –
Для проверки индикаторов дисплея нажмите клавишу . Все сегменты индикаторов включатся на время нажатия.
Весы CAS AD. Коды ошибок
– Выход за пределы нулевого диапазона. Освободите платформу от груза и нажмите клавишу ZERO
– Неисправна аналоговая плата. Обратитесь в службу ремонта.
– Неисправен АЦП. Обратитесь в службу ремонта.
– Неисправна кодировка. Обратитесь в службу ремонта.
– Груз превышает наибольший предел взвешивания. Уменьшите нагрузку на весы.
Весы CAS AP версии EX и M. Коды ошибок
Типовые неисправности и методы их устранения
Как уже было отмечено, для ремонта весов особых навыков и умения не требуется, ремонт может выполнить механик любой квалификации. Из неприятных моментов, нестандартного размера предохранитель 220В. Как правило, на выезде его как раз и нет в сумке с запчастями, тут в помощь только жучок.
1. Мусор на этикетке при печати, этикетка двигается рывками, принтер просто не печатает (механика заведомо исправна) Ver 1.5 – заменить аккумулятор на 3,6 В.
2. Не сразу реагирует на переключатель режимов, при однократном нажатии на клавишу клавиша нажимается дважды, трижды. Ver 1.6 Неисправен конденсатор в блоке питания С32 (47 мкф*50в).
3. Не сразу или вообще не реагирует на переключатель режимов. Ver 1.5. Если включить весы и при этом прослушивать радиоприемник (колонки от PC) слышны заметные помехи. Неисправен блок питания, тот редкий случай, когда при ремонте без осциллографа не обойтись.
4. При включении тест индикации проходит успешно, однако через некоторое время индикация тухнет. Неисправен ZD22 (Д814А).
5. Не сохраняются ПЛУ, частично. Хорошо заметно на первой сотне ПЛУ. Ver 1.6. Так как микросхема памяти на данный момент не выпускается, придется менять на её 3,3 вольтовым аналогом. Замена AT45DB081B-RI. Чтобы память функционировала необходимо не подпаивать последнюю ножку
загнуть вверх и запитать через встречно включенный стабилитрон КС115А. Лично я втыкаю последовательно три диода.
6. П ЛУ вообще не сохраняется. 22756 (переключатель в положение ПРГ, стрелками вверх вниз выбираем PLU, нажимаем «ПЕЧ» «22756» весы думают и выдают число кратное 100 если не кратно то память битая-заменить) дает свободных ячеек 0. Замена ILC7081AI. Однако на практике такую микросхему найти проблематично, поэтому отпаивается 28 нога у микросхемы памяти и запитывается или через встречно включенный стабилитрон КС115А или через последовательно три диода.
7. В положении переключателя режимов в режиме РЕГ высвечивается «SET» , слетели режимы этикетки смотри раздел настройка весов.
8. Не выходят этикетки, горит красный светодиод неисправности принтера. При подсвечивании фонариком верхнего фотодатчика этикетки печатаются. Настраивать, заменять датчик этикетки дело неблагодарное. На практике поступают следующим варварским образом, выдергивают разъем переключателя CAL и вставляют вместо фотодатчика, там их три, в тот который ближе к головке. Не забыть переключить переключатель в положение ON.
CAS LP, расположение датчика этикеток, внизу излучатель, вверху по диагонали приемник. Фонариком подсвечиваем приемник.
CAS LP, индикаторы принтера. В рабочем положении моргает зеленый светодиод – принтер готов к печати. Моргают оба светодиода красный и зеленый – ошибка принтера.
Ошибка весов Err 1
Часто появляется из-за сильного удара или перегрузки. Можно попробовать провести калибровку.
Рекомендуем подобные работы доверить мастерам сервисного центра.
Если калибровка не помогает, то неисправен весоизмерительный датчик. Решением станет его замена в сервисном центре.
Ошибки
Error 1 Вызов данных по НОМЕРУ ТОВАРА, ранее не запрограммированному: Наберите существующий НОМЕР ТОВАРА
Error 2 Вызов данных по НОМЕРУ ТОВАРА больше допустимого: Наберите правильный НОМЕР ТОВАРА
Error 3 Нестабильная нагрузка на платформе: Проверьте стабильность положения весов и груза попытайтесь снова
Error 4 Вес тары уже введен: Обнулите вес тары и попытайтесь ввести его снова
Error 5 Данные по вызываемому НОМЕРУ ТОВАРА неправильные и не пригодны к использованию: Перепрограммируйте данные этого НОМЕРА ТОВАРА и используйте его
Error 6 Переключатель режима работы принтера находится в положении ОСT: Выберите правильный режим печати
Error 10 Набираемый на клавиатуре вес тары не кратен дискретности весов: Сравните вводимый вес тары с дискретностью весов
Error 11 Вводимый вес тары превышает допустимый предел: Проверьте допустимый вес тары
НЕПРАВ Попытка ввода недопустимых данных: Проверьте правильность данных и повторите попытку.
ZEro rAnGE Error Начальная нагрузка на датчик после переустановки нуля вне допустимого диапазона: Проверьте, правильно ли установлена платформа, после чего заново провести калибровку весов.
В разъяснениях нуждается только 10 ошибка, у каждых весов дискрета своя, пишется после на шильдике весов. Например, CAS LP-15 при попытке ввести вес тары 3г вы получите 10 ошибку (надо будет ввести 2г или 4г). На CAS LP-06 на шильдике указана дискрета 1г вес тары в 3г не вызовет ошибки.
Отличия CAS LP 1. 5 и LP 1
Различают два типа весов версия 1.5 и 1.6. Весы этих версий похожи только принтером и корпусом.
Ошибка Err 0, UNStA, UnS
Весы не могут работать из-за нестабильности окружающей среды. Причины бывают разные, например, если на них дует сильный поток воздуха от вентилятора / из-за холодильника ощутимо вибрирует основание / стол шатается / какой-то предмет касается платформы / под платформу попала грязь. Попробуйте устранить факторы, которые мешают чувствительным датчикам.
Если вы все проверили и стабилизировали, но ошибка сохраняется, сдавайте весы инженерам. Они заменят неисправный элемент, обычно это датчик или преобразователь.
Ошибки Err 6, ovErr, Err 8, oF
Возникает у торговых весов с расчётом стоимости, если получились слишком большое число товаров (ошибка 6, ovErr) или слишком большая сумма. Нужно сбросить данные, для этого предусмотрены клавиши ОБН или С.
Инструмент для ремонта
Для ремонта весов необходим следующий набор инструмента.
Настройка весов для работы с компьютером
Кабель для весов CAS LP по RS232 (вариант I)
Кабель для весов CAS LP по RS232 (вариант II)
Ошибка весов Err 3, OFL
Означает перегрузку. В первую очередь освободите платформу. Если не помогает, необходима калибровка, её стоит проводить в сервисном центре.
Чаще всего калибровки достаточно, но иногда проблема в датчике, тогда его придётся заменить.
Ошибка LobAt, batt, Err-b
Сокращение от слово батарея. Означает, что аккумулятор разрядился.
Что делать: зарядите АКБ. Если ошибка сохраняется, проблема в нем, купите и поставьте новый. Реже поломка в самих весах, тогда их нужно нести в ремонт.
Ошибка Err 9
Весы CAS показывают её в счётном режиме, если на них не положили подсчитанное количество товаров. Нагрузите платформу образцами, и тогда ошибка должна пропасть.
Если вам нужен другой режим, выйдите из счетного, убрав груз с платформы и нажав кнопку М (либо М, а затем сброс тары).
Весы не включаются
Проверьте исправность сетевого адаптера и самой розетки. Для моделей с автономным питанием зарядите аккумулятор или поставьте новые батарейки.
Если проблема сохраняется, сдавайте весы в сервис.
Преимущества и недостатки из практики
Самые распространенные весы с термопечатью на заре автоматизации. Надежный принтер, грамотная математика, удачная форма весов, позволяет если и не конкурировать, то хотя бы занимать достойное место среди аналогичных современных моделей. Весы неприхотливы в эксплуатации и не представляют сложности в ремонте. Большинство ремонтов делается механиком средней квалификации, причем на месте у заказчика, при наличии мало-мальски оборудованного места.
Наличие на корпусе канавки для стока жидкости намного увеличивают срок эксплуатации весов без ремонта.
Самым главным минусом, из замеченных, весы не универсальны, если вы захотите весы использовать, как весы то клавиша тара работает очень не удобно.
Общий принцип, если написано SET3-28, это значит переключатель в положение ПРГ, стрелками вверх вниз выбираем SET, нажимаем «ПЕЧ» «3» «ПЕЧ» «2» «8» «ПЕЧ» на индикаторе снова SET.
Вот набор стандартных настроек конкретного клиента, при таких настройках у вас гарантированно будут выходить более менее стандартные этикетке. Правда, не факт, что эти этикетки будут считываться вашим программным комплексом.
SET3-28, SET4-22-7,SET5-11, SET6-4223,SET7-0,010, SET8-1, SET9-3.
Более подробно о настройках можно узнать в инструкции по эксплуатации ver1.5, ver1.6.
Настройка весов в режиме CAL.
Инструкция по калибровке
2. При выборе PLU, выходит ошибка Error 1. Вообще то это ошибка говорит о том, что ПЛУ с таким номером в памяти весов не найдено, иными словами не запрограммировано. В зависимости от способа загрузки ПЛУ, повторить загрузку ПЛУ. Для ручного режима загрузки, полная информация есть в инструкции. Если ПЛУ вы запрограммировали, а при его вызове выходит опять ошибка Error1, то однозначно весы неисправны и необходимо обратиться в сервисный центр.
3. На табло весов ошибка “zero range error”. Причин возникновения такой ошибки две- Неправильные действия оператора или неисправность весов. Неправильные действия оператора – при включении весов на платформе находился груз. Убрать груз весы должны выйти из этой ошибки. Возможна обратная ситуация при включении весов была снята платформа. Рекомендации такие же, установить платформу весы выйдут из ошибки. Если эти манипуляции не помогают – необходима калибровка (тарировка) весов – операция сопровождается нарушением пломбы и выполняется только в условиях мастерской.
4. На весах установленных в зале, к клавиатуре которых имеют доступ посетители периодически сбрасывают стоимость за один килограмм товара на копейки. Для изменения цены обратно, в весы обычно загружают ПЛУ заново. Неопытные операторы, а точнее посетители, пытаются набрать код товара самостоятельно, а если стоит опция «Оперативное изменение разрешено с сохранением в долговременной памяти после печати этикеток», то получается следующее. Выбирают ПЛУ, набирают еще раз ПЛУ и жмут клавишу ПЕЧ, выходит этикетка с новой ценой и сохраняется в памяти. Для предотвращения описываемого эффекта необходимо в SET6 (АБВГ) изменить значение поля Г на 1 (оперативное изменение запрещено).
Смена внутреннего ПО
На данный момент информации по прошивке ver 1.5 нет.
Ошибки весов CAS Err 2, Err 11, Err 12, Err 13, Err 22, Init, not Err CAL
Вам даже не обязательно знать расшифровку, потому что с этими ошибками вам точно придётся нести весы в ремонт. Проблемы с настройками или электроникой устраняют исключительно в сервисной мастерской.
Весы CAS выдают ошибку?
Поможем разобраться с проблемой!
Оставьте заявку и получите консультацию инженера сервисного центра.
Ваша заявка принята
Наши консультанты перезвонят Вам
в течение 20 минут
Статью подготовила редакция блога portkkm.ru.
Если есть вопросы по работе и ремонту весов, оставляйте заявку на бесплатную консультацию инженеров АСЦ ПОРТ в Красноярске. Будем рады вам помочь.
Здравствуйте! К нам часто обращаются владельцы весов CAS SW с просьбой разъяснить значений той или иной ошибки, которую отображает дисплей весов. Вопросы примерно одинаковые:
Чтобы упростить поиск информации по ошибкам весов CAS SW, а так же разъяснить их значение, мы решили собрать эти сведения в одной статье.
Будем прилагать выдержки из руководств по эксплуатации весов и из сервисных инструкций.
Весы CAS SW выпущенные до 2013 года.
Ошибка “Err 1” это ошибка установки нулевого состояния весов. Разгрузите платформу.
В данном случае имеется в виду, что весы думают, что они были включены с нагруженной платформой и просят снять груз, для того чтобы выйти в режим взвешивания с пустой платформой. Если весы выдают эту ошибку в нормальном режиме при включении с пустой платформой, то, вероятно, весы были перегружены и была сбита калибровка (сместилась нулевая точка). Чтобы устранить эту ошибку, нужно провести процедуру калибровки. Выполняется калибровка в сервисных центрах. Чаще всего калибровка весов помогает избавиться от ошибки Err 1, но не в 100% случаев. Достаточно редко причинами данной ошибки являются неисправность датчика или схемы обработки сигнала датчика, что тоже можно выяснить только в сервисном центре.
Ошибка “O-L” Эта ошибка перегрузки (Over Load). Появляется эта ошибка по тем же причинам: перегрузка или удар по платформе взвешивания. Разница с предыдущей ошибкой в том, что сигнал датчика сместился в другую сторону. Способы устранения данной ошибки идентичны и тоже зависят от того, как сильно пострадал датчик веса — можно отделаться калибровкой или же, в худшем случае, придется менять датчик веса.
Ошибки CAS SW, которые могут отображаться на весах до 2017 года выпуска:
Ошибка Err 0 — эта ошибка может возникать в следствии нестабильности весов. Чем же может быть вызвана такая ошибка весов? Электронные весы имеют высокую чувствительность и могут реагировать на потоки воздуха: открытая форточка, вентилятор, кондиционер — эти факторы необходимо исключить. Другая причина — это вибрации, как от шатающегося стола, так и от, например, холодильника, который передает вибрации от работающего компрессора столу, на котором установлены весы. Так же источником нестабильности может послужить загрязнение или посторонний предмет, который попал между взвешивающей платформой и корпусом весов, ну и в целом касание посторонних предметов о взвешивающую платформу приводит к возникновению такой ошибки. Эти воздействия можно устранить самостоятельно. Если же ничего подобного нет, но весы все равно выдают ошибку Err 0, то они однозначно неисправны. Стоит отнести такие весы в сервисный центр, а там уже будут разбираться что сломалось. Причин может быть различное множество: залитие платы, неисправность линии питания, неисправность датчика веса, неисправность линии “датчик веса — АЦП”, неисправность АЦП и т.д. Стоимость ремонта, конечно же, может варьироваться в пределах цены за обычное обслуживание, до неразумных с точки зрения рентабельности.
Ошибка весов CAS SW Err 1, здесь все то же самое, что и в весах более ранних годов выпуска.
Ошибка весов CAS SW Err 2 — эта ошибка может возникать в сервисном режиме, когда процедура калибровки прервана. Если у вас весы выдают ошибку номер два, то скорее всего, весы самостоятельно переходят в сервисный режим. Следует обратиться в сервисный центр.
Ошибка весов CAS SW Err 3 — Эта ошибка перегрузки. Появляется эта ошибка по причинам: перегрузка или удар по платформе взвешивания. Способы устранения данной ошибки — следует разгрузить весы. Если весы не нагружены, но все равно выдают это сообщение, то весы нужно калибровать в сервисном центре. Если датчик веса исправен, то калибровка пройдет успешно, если нет, то вероятно, датчик веса пострадал при перегрузке или от удара, данная проблема решается в сервисном центре.
Ошибка весов CAS SW Err 9. Такую ошибку весы отображают, когда выбран счетный режим работы (см. Руководство “Счетный режим”) но пользователь не нагрузил весы подсчитанным количеством образцов. Чтобы избавиться от этой ошибки нужно либо нагрузить весы образцами, либо переключить весы в нормальный режим взвешивания, следуя инструкции по эксплуатации.
Ошибка весов CAS SW Err 11. Сообщение об этой ошибке адресовано исключительно работникам сервисного центра. Процессор весов указывают на то, что не может записать/прочитать коэффициенты калибровки обращаясь к флеш-памяти. Необходимо проверить присутствует ли питание на микросхеме памяти и провести калибровку весов. Если проблема не устранена, рекомендуется заменить цифровой блок, имеется в виду главная плата.
Ошибка весов CAS SW Err 12. Такая ошибка предназначена для сервиса, несите весы в ремонт. Расшифровка: весы сообщают, что были потеряны коэффициенты расчета цифрового сигнала, грубо говоря сбились настройки. Необходимо заново ввести параметры работы весов и произвести калибровку.
Ошибка весов CAS SW Err 14. Ошибка возникает при калибровке весов, когда уровень сигнала весового датчика находится вне допустимого предела. Чаще всего неисправен датчик веса.
Ошибка весов CAS SW Err – такая ошибка, чаще всего, указывает на неисправность весоизмерительного датчика. Несите весы в ремонт.
Ошибка весов CAS SW Init — неисправность модуля, который преобразовывает аналоговый сигнал от датчика веса в цифровой (АЦП). Возможно нужно ввести заново параметры работы весов и откалибровать. Эти процедуры выполняют в сервисном центре.
Ошибка весов CAS SW OFL — перегрузка весов, если весы не нагружены, но все равно выдают эту ошибку, то, вероятно, неисправен датчик веса. Если датчик веса не пострадал, то поможет калибровка.
Ошибка весов CAS SW UNStA – нестабильный сигнал от датчика веса. Если внешние факторы, которые могут приводить к нестабильности (такие как сквозняк, шатающийся стол) устранены, но весы все равно выдают ошибку, то, вероятно, неисправен аналого-цифровой преобразователь или датчик веса. Несите весы в ремонт.
Ошибка весов CAS SW batt – указывает на неисправность элемента питания: сели батарейки или разряжен аккумулятор. Необходимо заменить батарейки или поставить весы на зарядку. В случае, когда весы подключены к сети через адаптер, но все равно выдают эту ошибку, нужно проверить напряжение на выходе адаптера (9 вольт постоянки для весов CAS SW, минус внутри разъема и 12 вольт постоянки для весов CAS SW II, минус внутри разъема), если оно в норме, значит неисправна линия питания весов. Обратитесь в сервисный центр.
Если у вас проблема с весами, обращайтесь к нам! Заявки на ремонт весов принимаем по телефону +7 985 210-97-99.
Если у вас есть вопросы, оставляйте в комментариях или пишите в наш
(Visited 47 996 times, 16 visits today)
Во всех весах (кроме индустриальных) калибровка разбита на 4 важных подкалибровки: С-1цифровое значение датчика и аналогового модуля.
С-2время импульса запроса на аналоговый модуль(не важный параметр). С-3калибровка весом.
С-4опции настройки НВП и дискреты в восмибитном формате.(опция влияет только на арифметическое логическое устройство ,то есть если С3 калибровка не идет эту опцию трогать не следует ).
С-6 (только для 1Р-уег1.6)настройка датчиков термопринтера.
С-9 (только для ADH,1p-1.6)значение кофициента g притяжения земли.
Для весов у которых не более 4-х кнопок управления переключение подкалибровок происходит кнопкой ONOFF в обратном случае на бором на цифровой клавиатуре.
В весах с жидкокристаллическими дисплеями и светодиодными матрицами (тип sw,tp,em,mv,d1,bw,bi,ci) калибровочная кнопка, а если с вакуумным индикатором (тип ad,db,1p,adh,ap,tc,)зеленым то стоит калибровочный переключатель.
Подробное описание калибровок:
Весы CAS SW до 2006 года не пищащие
. Снять платформу открутить длинный болт под желтой наклейкой перевернуть весы открутить винт на железном ярлыке и снять его.
Нажмите кнопку и включите весы , подождите 30сек
Нажать ONOFF, на дисплее высветиться 1-ХХ , это первая опция настройки весов на нвп и дискрету .
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего3),HOLD-сдвигает цифру в лево ,ТАЯА-набирает цифру.
Пример : набрать (1-21) нажимая тару набрать 1-Х2, нажать холд цифра2 сдвинется в лево, нажимая кнопку тара до единицы получаем 1-21. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все три опции.
Sw2 :1-21; 2-61; 3-11
Sw5 :1-22: 2-61; 3-11
Sw10 :1-23: 2-61; 3-11
Sw20 :1-24: 2-61; 3-11
Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение датчика, в исправных весах колеблется от 4000 до 8000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля. Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика(sw2=2kg) . Нажимаете ONOFF на дисплее высветиться END.
Весы CAS SW после 2006 года пищащие
На дисплее высветиться С-0. Если нужно поменять опции используйте функции клавиш ;ZERO-nереключает опцию(всего9),HOLD-выхоg из опции ,TARA-exog в опцию.
С-0 выход из опции
С-1 цифровое значение датчика С-2время импульса запроса на аналоговый модуль(не важный параметр). С-3калибровка весом.
С-4опции настройки НВП и дискреты в восмибитном формате. с С-5 поС-9 не используются.
Пример; нажимаем кнопку зеро пока на дисплее высветится С с нужной подкалибровкой С-3,нажимаем кнопку тара на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете зеро, на дисплее высветиться LOAD ставите на платформу НВП, нажимаете зеро на дисплее высветиться С-0, нажимаете зеро выходите полностью из калибровки.
пример : набрать (41-01) нажимая тару набрать 41-Х1, нажать холд мерцающяя цифра переключится, нажимая кнопку тара до единицы получаем 41-01. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все шесть опций.
SW2 :C4101,C4208,C4300,C4400,C4501,C4600 SW5: C4101,C4218,C4300,C4400,C4500,C4600 SW10: C4101,C4228,C4300,C4400,C4501,C4600 SW20: C4101,C4240,C4300,C4400,C4501,C4600
После введения всех опций ХОЛДОМ переключить на С-0. Нажать зеро.
Калибровка весов CAS SW самого нового образца (лето 2010)
Значение опций для CAL 4 — C41 b4; C43 0F, они универсальны для всех НПВ.
Значение дискреты выставляется в CAL 10, параметр id. Кнопкой тара листать разряды кнопкой зеро листать числа.
Цифровые значения для четырех точек: Zero, Midup, Full, Middn.
5 — 15500, 46300, 77000, 46300.
10 — 15000, 45000, 75000, 45000.
20 — 11600, 41700, 71800, 41700.
CAL 1 и CAL 5 — цифровое значение датчика.
CAL 6 — значение равно 5 для всех НПВ.
CAL 7 — калибровка процентом.
CAL 9 — Сила земного притяжения. Два параметра g-1 b g-2 имеют значение 9,7946. Они одинаковые для всех НПВ. Кнопкой тара листать разряды кнопкой зеро листать числа.
CAL 10 — UNIT -0 (для всех НПВ), CAPA (изменение НПВ) — 00020, 00010, 00005, 00002 соответственно для 20, 10, 5, 2кг. M ID (изменение дискреты с изменением НПВ) — 00010, 00005, 00002, 00001. g — dp — 3 для всех Н11В.id — (дискрета) 0,010, 0,005, 0,002, 0,001 соответственно для 20, 10, 5, 2кг. D UAL — 0, TARE — 0 для всех НПВ по умолчанию.
CAL 11 — 00. I D весов (используется для подключения весов к компьютеру).
Весы CAS AP (m,ex)
Снять платформу, с лево от центра снять круглую крышечку . 1лоской маленькой отверткой переключить от себя красный переключатель . Включить вилку в розетку, нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Нажимаете на цифровой клавиатуре номер подкалибровки
С-4опции настройки НВ1 и дискреты в восмибитном формате.(опция влияет только на арифметическое логическое устройство, то есть если С3 калибровка не идет эту опцию трогать не следует ).
1ример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете С , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете С на дисплее высветиться ЕЫО. Если на дисплее HHHHHH или LLLLLLL значит НВ1 неправильное или есть неисправность.
1ример : набрать (1-81) нажимаем на цифровой клавиатуре 8 потом 1 . Для следующей опции нажимаем кнопку С и вводим вторую опцию, для сохранения опций надо ввести все шесть опций
Ap6m: 1-81, 2-39, 3-00, 4-23, 5-07, 6-07 Ap15m: 1-81, 2-3a, 3-00, 4-23, 5-07, 6-07 Ap30m: 1-81, 2-38, 3-00, 4-23, 5-07, 6-07 Ap6ex: 1-81, 2-39, 3-80, 4-23, 5-07, 6-07 Ap15ex: 1-81, 2-3a, 3-80, 4-23, 5-07, 6-07 Ap30ex: 1-81, 2-38, 3-80, 4-23, 5-07, 6-07
После проведенной калибровки выключить весы из розетки , переключить переключатель калибровки на себя включить весы.
Весы CAS AD, ADH
Снять платформу, с лево от центра снять круглую крышечку . Плоской маленькой отверткой переключить от себя красный переключатель . Включить вилку в розетку, нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Переключение подпрограмм осуществляется кнопкой ONOFF
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего3),HOLD-сgвигает цифру в лево ,ТАЯА-набирает цифру.
Пример программирования опций : набрать (1-81) нажимая тару набрать 1-Х8, нажать холд цифра8 сдвинется в лево, нажимая кнопку тара до еденицы получаем 1-81. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все три опции для ADH и четыре AD.
Ad2.5:1-80, 2-52, 3-41, 4-01.
Ad5: 1-80, 2-50, 3-41, 4-03.
Ad10: 1-81, 2-51, 3-41, 4-03.
Ad25:1-80, 2-52, 3-40, 4-03
Ad30: 1-81, 2-24, 3-40, 4-03.
Adh5: 1-8A, 2-56, 3-01.
Adh10:1-88, 2-56, 3-03. Adh20:1-89, 2-55, 3-03.
Для АО:Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4ХХХцифровое значение датчика, в исправных весах колеблется от 1000 до 5000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля.
Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика^10=10кд) . Нажимаете ONOFF на дисплее высветиться END.
Для АРН:Если опции не нужно менять нажимаете ONOFF на дисплее высветиться 4ХХХцифровое значение датчика, в исправных весах колеблется от 1000 до 5000, нажимаете ONOFF на дисплее высветиться 4XXX цифровое значение аналогового модуля. Нажимаете дальше ONOFF на дисплее высветиться кооф д(не меняете). Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться 50PER ставите на платформу 12НВП соответствующим нагрузке датчика(а01110 5kg) . , нажимаете ONOFF, на
дисплее высветиться 100PER ставите на платформуНВП соответствующим нагрузке датчика(ас11110 10kg) . Нажимаете ONOFF на дисплее высветиться END. Калибровка завершена.
Весы CAS EM (R)
Перевернуть весы открутить два латунных винта на железном ярлычке и снять его. Нажмите кнопку и включите весы , подождите 30сек.
Нажимаете на цифровой клавиатуре номер подкалибровки С-1цифровое значение датчика и аналогового модуля.
С-4опции настройки НВП и дискреты в восмибитном формате.(опция влияет только на арифметическое логическое устройство, то есть если С3 калибровка не идет эту опцию трогать не следует ).
Пример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете С , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете С на дисплее высветиться ЕЫО. Если на дисплее HHHH или LLLL значит НВП неправильное или есть неисправность.
Пример программирования опций : нажимаем кнопку 4, для набора (1-81) нажимаем на цифровой клавиатуре 8 потом 1 . Для следующей опции нажимаем кнопку С и вводим вторую опцию, для сохранения опций надо ввести все восемь опций . Опции ниже: em6(r): 1-81, 2-39, 3-80, 4-23, 5-07, 6-07, 7-C0, 8-00.
em15(r): 1-81, 2-3a, 3-80, 4-23, 5-07, 6-07, 7-C0, 8-00.
em30(r): 1-81, 2-38, 3-80, 4-23, 5-07, 6-07, 7-C0, 8-00.
Весы CAS ER
С-4опции в восмибитном формате.(опция влияет только на арифметическое логическое устройство, то есть если С3 калибровка не идет эту опцию трогать не следует ).
Пример калибровки весом ; листаем кнопкой «0» до С3, нажимаем «тара», на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете «тара» , на дисплее высветиться MIDD ставите на платформу 1/3НВП, нажимаете «тара» на дисплее высветиться FULL ставите на платформу НВП, нажимаете «тара» на дисплее высветиться MIDD ставите на платформу1/3 НВП ждете END.
Пример программирования опций : листаем кнопкой «0» до С 4, нажимаем «тара», для набора (41-81) нажимаем на цифровой клавиатуре 8 потом 1 . Для следующей опции нажимаем кнопку «тара» и вводим вторую опцию, для сохранения опций надо ввести все 5 опций . Опции ниже:
нажимаем «тара», на дисплее, высветиться C4, кнопка «С» — выход.
Весы CAS LP
Снять платформу, открутить пластину и переключить переключатель в левое положение . Включите весы , подождите 30сек.
Опции для версии 1.5
Пример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ПЕЧ , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете ПЕЧ на дисплее высветиться END. Eonn на дисплее HHHH или LLLL значит НВП неправильное или есть неисправность.
Пример программирования опций на 15 кг: нажимаем кнопку 4 ,на дисплее высветиться REZ, нажать ПЕЧ, на дисплее высветиться 3000(7500для 30 кг,6000 для 6кг). Нажать ПЕЧ, на дисплее высветиться DUAL, нажать ПЕЧ, на дисплее высветиться 1(1-двухдиа- пазонная.0- однодиапазонная) . Нажать ПЕЧ, на дисплее высветиться CAPA, нажать ПЕЧ на дисплее высветиться 15(30-30кг,6-6кг).
Нажать ПЕЧ, на дисплее высветиться DP, нажать ПЕЧ на дисплее высветиться 433(количество нулей после запятой ). Нажать ПЕЧ, на дисплее высветиться UNIT , нажать ПЕЧ на дисплее высветиться1000(1кг-1000,100гр-100). ). Нажать ПЕЧ, на дисплее высветиться LBFG нажать ПЕЧ на дисплее высветиться 0(0-кг,1-фунты). Нажать ПЕЧ, на дисплее высветиться SNODE, нажать ПЕЧ, на дисплее высветиться 11111. Все
Весы CAS LP-1
Опции для версии 1.6
С-4 не используются.
С-6 калибровка ИК датчиков термопринтера.
Пример калибровки весом ; нажимаем кнопку 3 на дисплее, высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ПЕЧ , на дисплее высветиться LOAD ставите на платформу НВП, нажимаете ПЕЧ на дисплее высветиться END^^u на дисплее HHHH или LLLL значит НВП неправильное или есть неисправность.
Нвп весов меняется перепрошивкой.
Опции С-6 калибровка ИК-датчиков.
Если какой либо датчик не работает, весы индицируют красным индикатором в бумажном отсеке.
Нажимаем 6 ,на дисплее высветится CAL6 130 PoFF 4(4-значение с датчика,130 порог срабатывания датчика ). Закрываете рукой датчик присутствия этикетки и смотрите значение PoFF X ,порог срабатывания датчика (Z) рассчитывается так Xmin+ (Xmax- Xmin)=Z ,полученный результат вводим на клавиатуре нажимаете ПЕЧ.
Нажимаем стрелку в верх ,на дисплее высветится CAL6 90 PEnd 148 (148-значение с датчика,90 порог срабатывания датчика ). Открываем бумажный отсек находим п- образный зеленый датчик ,двигаем бумагу вперед назад между просветом и этикеткой и смотрите значение PEnd X ,порог срабатывания датчика (Z) рассчитывается так Xmin+ (Xmax-Xmin)=Z, полученный результат вводим на клавиатуре нажимаете ПЕЧ.(неисправность в виде проскакивающих полторы этикетки).
Нажимаем стрелку в верх ,на дисплее высветится CAL6 128 HEAD144 (144-значение контраста головы термопечати , 128 текущее значение ). Вводим на клавиатуре значение контраста чем выше тем контрастней . СБР выход из калибровки.
Весы CAS DB
Калибровочный переключатель находится под бумажной пломбой ,отверткой переключить в право красный переключатель . Включить вилку в розетку, нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
Если нужно поменять опции используйте функции клавиш ;ZERO-переключает опцию(всего4),HOLD-сgвигает цифру в лево ,ТАЯА-набирает цифру.
Пример программирования опций : набрать (1-81) нажимая тару набрать 1-Х8, нажать холд цифра8 сдвинется в лево, нажимая кнопку тара до еденицы получаем 1-81. Для следующей опции нажимаем кнопку зеро и вводим вторую опцию, для сохранения опций надо ввести все 4 опции .
DB-60: 1-81, 2-39 , 3- 40 , 4-02
DB-150: 1-81, 2-3a , 3- 40 , 4-02
Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика^Ь150 = 150kg) . Нажимаете ONOFF на дисплее высветиться END.
После проведенной калибровки выключить весы из розетки , переключить переключатель калибровки в лево включить весы.
Весы серии CAS DB-II
Калибровочный переключатель находится под железным ярлыком на задней крышке ,отверткой переключить в центр весов красный переключатель . Включить вилку в розетку и нажать ONOFF, на дисплее высветиться CAL подождите 30сек.
nd-300: 1-81,2-20,3- 41,4-01
Нажимаете дальше ONOFF, на дисплее высветиться ULOAD ставите на место платформу без нагрузки, нажимаете ONOFF, на дисплее высветиться LOAD ставите на платформу НВП соответствующим нагрузке датчика(nd300 = 300kg) . Нажимаете ONOFF на дисплее высветиться END.
Весы CAS DL до 2006г
В задней части головы открутить железный язычок , нажать на кнопку калибровки и включить весы . На дисплее высветится Set.
Вошли в калибровку!
Кнопкой ТАРА просматриваем установочные опции , они должны быть такими;
60kg =0-0,1-0,2-4,3-2,4-1,5-2,6-0,7-0,8-0,9-0. 150kg=0-0,1-0,2-4,3-2,4-2,5-2,6-0,7-3,8-0,9-0.
Если опции не соответствуют, меняем их кнопкой ЗЕРО. Если опции соответствуют Нажимает снова ТАРУ до значения 0-0, кнопкой ЗЕРО нажимаем до значения St 0-3. Убираем с платформы не нужный вес и нажимаем ЗЕРО, на дисплее высветится UNLOAD, нажимаем ЗЕРО, на дисплее высветится LOAD. Ставим на платформу вес НВП(весы на 150кг значит ставим 150кг) нажимаем ЗЕРО. На дисплее должно высветится END затем St,если это не так(пищет HHHH или ЬЬЬЬЬ)скорей всего не исправны весы. Для выхода из калибровки выключить затем включить весы.
Весы CAS DL (N) после 2006
В задней части головы открутить железный язычок , нажать на кнопку калибровки и включить весы . На дисплее высветится С-0.
Опции для версии (N)
Кнопкой ТАРА нажимаем до С-3, нажимаем ЗЕРО, на дисплее высветится UNLOAD. Нажимаем ЗЕРО, на дисплее высветится LOAD. Ставим на платформу вес НВП(весы на 150кг значит ставим 150кг) нажимаем ЗЕРО. На дисплее высветится С-3.
Кнопкой ТАРА нажимаем до С-4, нажимаем ЗЕРО, на дисплее высветится 150kg=4101,4268,4303,4400,4580,4600.
Весы CAS CI-2001A, BI, BW
Переход от одной калибровки к следующей по номеру выполняется нажатием клавиши ВВОД; одновременно сохраняется в памяти вновь введенное число.
Весы CAS PDI
Индикатор PDI платформенных весов. Дисплей универсальный и предназначен для разных платформ с различным максимальным весом. Поэтому изначально выставляем в индикаторе максимальный вес исходя из характеристик тензодатчиков платформы и после этого калибруем.
На задней части дисплея откручивается болт, вытаскивается аккумулятор, под ним будет пластина, откручиваем два болта.
Зажимаем кнопку под пластиной и включаем дисплей.
На дисплее будет CAL-1, кнопкой T листаем до CAL-3 или CAL-7
1 вариант CAL-3
На дисплее будет CAL-1, кнопкой T листаем до CAL-3, нажимаем 0 (zero) для входа в режим калибровки. Переход кнопкой 0. Сначала пустая платформа — потом 1/3 максимального веса — полный вес — 1/3 максимального веса.
2 вариант CAL-7 (калибровка процентом от веса)
На дисплее будет CAL-1, кнопкой T листаем до CAL-7, нажимаем 0 (zero) для входа в режим калибровки. Указываем вес которым будем калибровать. Переход кнопкой 0. Сначала пустая платформа — потом указанный вес. После завершения калибровки выйдет в CAL-1.
Выключаем, включаем, проверяем.
