Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов AEG. Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

  • Код ошибки E 01 — Ошибка пламени
  • Код ошибки E02 — Сработал предохранительный термостат
  • Код ошибки E03 — Сработало реле давления воздуха (прессостат)
  • Код ошибки E05 — Неисправность датчика нагрева
  • Код ошибки E06 — Неисправность датчика горячего водоснабжения
  • Код ошибки E17 — Вышел из строя модулятор
  • Код ошибки E22 — Запрос программирования параметров
  • Код ошибки E77 — Электропитание вне эксплуатационного диапазона
  • Код ошибки h2o — Сработало реле давления воды (код h2o горит постоянно)

Код ошибки E 01 — Ошибка пламени

  • Нет газа. Проверьте наличие газа, электросеть.
  • розжига сломан или замкнут на землю. Проверьте или замените деталь.
  • Неисправность газового клапана. Замените деталь.
  • Слишком низкое значение установки механического минимума (на газовом клапане) или слишком низкое значение установки плавности розжига. Отрегулируйте механический минимум или плавность розжига.
  • Слишком высокое давление впуска газового клапана (только для котлов, работающих на сжиженном нефтяном газе). Проверьте установку максимального давления.
  • Инвертированы провода под напряжением и нейтральные провода электропитания.
  • Правильно подсоедините провода электропитания, переверните «вилку».
  • Неисправность ионизации.
  • Замените деталь.
  • Отсоединен кабель электрода ионизации.
  • Подсоедините провод электрода ионизации.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Код ошибки E02 — Сработал предохранительный термостат

Причины может быть две:

  • Неисправен перегрева. Решение: замените термостат.
  • Отсоединен кабель . Решение: проверьте электропроводку.

Код ошибки E03 — Сработало реле давления воздуха (прессостат)

  • Короткий дымоход, закрытый или имеет малый диаметр. Проверьте дымоход.
  • Нарушено электрическое подключение (ослабленный провод). Проверьте электропроводку.
  • Поврежден кабель термостата. Проверьте/замените кабель.

Код ошибки E05 — Неисправность датчика нагрева

  • Неисправен датчик перегрева или не откалиброван (значение сопротивления 10 кОм при 25 С). Замените деталь.
  • Кабель датчика отсоединен или влажный. Проверьте кабель.

Код ошибки E06 — Неисправность датчика горячего водоснабжения

  • Датчик неисправен или неправильно работает (значение сопротивления 10 кОм при 25 С). Замените деталь.
  • Кабель датчика отсоединен или влажный. Проверьте кабель.

Код ошибки E17 — Вышел из строя модулятор

Вышел из строя модулятор газового клапана. Замените деталь.

Код ошибки E22 — Запрос программирования параметров

Повреждение памяти микропроцессора. Перепрограммируйте параметры.

Код ошибки E77 — Электропитание вне эксплуатационного диапазона

Электропитание вне эксплуатационного диапазона ( от 160 до 285 В). Проверьте электрическую сеть. Ошибка исчезнет автоматически при возобновлении требуемого диапазона электропитания.

Код ошибки h2o — Сработало реле давления воды (код h2o горит постоянно)

  • Недостаточное давление в системе (остановка при 0,5 БАР). Заполните систему.
  • Отсоединен кабель давления воды. Проверьте соединение.
  • Неисправно реле давления воды. Замените реле.

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Элсотерм (Еlsotherm). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Настенный двухконтурный газовый котел Elsotherm с принудительной циркуляцией с закрытой камерой сгорания применяется для отопления жилых и безопасных производственных зданий, а также для горячего водоснабжения () в санитарных целях. В модельный ряд входят следующие модификации: b15fi, b19fi, b23fi, b35fi.

Котел оснащен системой безопасности, которая выполняет отключение подачи газа на горелку при нехватке или отсутствии тяги в дымоходе. Блок управления (плата) — электронный. Посредством блока управления вентилятором непрерывно регулирует и контролирует частоту вращения вентилятора. При получении платой от блока управления вентилятором электросигнала отличного от стандартного, вследствие нарушения нормальной тяги или повреждения механизма исполнения контроля оборотов, плата немедленно останавливает работу агрегата, отключая поступление газа.

Функции контура отопления — Отсутствует проток воды в контуре ГВС. Трехходовой клапан включен для движения теплоносителя по контуру отопления со следующей очередностью прохождения узлов: первичный теплообменник; расширительный бак; ; трехходовой клапан; радиаторы; первичный теплообменник и т.д.

Функции контура ГВС — При наличии протока воды в контуре ГВС, отбор тепла происходит в змеевике, интегрированном в баке расширительном. 3-х клапан включен для движения теплоносителя по контуру приготовления горячей воды со следующей очередностью прохождения узлов: первичный теплообменник; расширительный бак; циркуляционный насос; трехходовой клапан; основной теплообменник и т.д.

Ошибки и неисправности котлов Элсотерм, которые отображает дисплей, могут быть следующие.

Код ошибки 01 — Отсутствует розжиг

  • Нет подачи газа — Провести проверку открытия газового крана и выполнить перезапуск котла.
  • В баллонах кончился сжиженный газ — Выполнить замену баллонов со сжиженным газом.
  • Некорректная регулировка давления газа — Проверьте давление газа перед агрегатом. Отрегулируйте значение минимального и максимального давления газа на газовом узле.
  • Неисправность розжига — осмотреть электрическую проводку, розжига и блок управления.
  • Неполадка в газовом узле — Провести проверку электрической проводки, газового узла или платы управления.

Код ошибки 02 — Нет зажигания

Неверная работа фотодатчика наличия пламени — Закройте крышку агрегата, очистите окошко датчика или электропроводку. Выполнить замену фотодатчика либо блока управления.

Код ошибки 03 — 5-ти кратное последовательное затухание пламени в течение одной минуты

  • Недостаточное давление газа — Сделать проверку диаметра подводящей газовой трубы. Отрегулировать газовый узел на требуемое минимальное давление (блок управления).
  • Дымоход заблокирован — Нужно проверить блокировку дымохода.

Код ошибки 04 — Неполадка с управлением температурой теплоносителя

Повреждение или некорректное подсоединение датчиков температуры — Провести проверку соединения температурных датчиков. Выполнить замену датчиков, провода электропроводки, платы управления.

Код ошибки 05 — Ошибка датчика перегрева

Поврежден контакт в цепи датчика перегрева, некорректная работа датчика или не работает датчика сейсмичности. Повреждение или некорректное подсоединение датчиков температуры. Высокая вибрация или сейсмическая активность — Проверить соединения датчиков температуры. Заменить датчики, провода электроподачи, электронную плату. Проверить и (или) заменить датчик сейсмичности.

Код ошибки 06 — Не определяется скорость вентилятора или не работает датчик оборотов вентилятора

Неисправность вентилятора, блокировка дымохода посторонними предметами, неисправность блока управления — Перезапустить котёл. Проверить состояние дымохода. Проверить управляющее напряжение на вентиляторе. Заменить вентилятор, провода электроподачи.

Код ошибки 07 — Скорость ветилятора отличается от нормальной

Неправильно установлен дымоход. Дымоход неисправен. Неисправность вентилятора или блока управления. Полное или частичное блокирование дымовой трубы посторонними предметами, водой или конденсатом. Наружное отверстие дымовой трубы блокировано льдом — Перезапустить котёл. Проверить состояние дымохода, управляющее напряжение на вентиляторе. Провести проверку правильности положения дымовой трубы. Проверить герметичности всех соединений, правильности положения дымовой трубы и необходимости установки конденсатосборника. Осторожно очистить лед. Заменить вентилятор, провода электроподачи.

Код ошибки 08 — Нет электрической связи с комнатным термостатом или сигнал термостата отсутствует 10 минут

Кабель поврежден. Слишком длинный кабель. Электромагнитные наводки — Проверить кабель, его длину кабеля либо проложить экранированный кабель.

Код ошибки 14 — Неполадка с управлением температурой на выходе ГВС

Дефект или некорректное подсоединение датчиков температуры — Провести проверку соединения температурных датчиков. Выполнить замену датчиков, провода электропроводки, платы управления.

Код ошибки 24 — Некорректная работа датчика остаточного тепла теплоносителя

Повреждение или некорректное подсоединение датчиков температуры — Провести проверку соединения температурных датчиков. Выполнить замену датчиков, провода электропроводки или электронную плату.

Код ошибки 34 — Нарушение контакта в цепи датчика температуры на входе ГВС или неверная его работа

Неисправность или неправильное соединение датчиков температуры — Провести проверку соединения температурных датчиков. Выполнить замену датчиков, провода электропроводки.

Код ошибки 91, 92 — Низкий уровень теплоносителя или нарушена связь с датчиком теплоносителя

Испарение или утечка теплоносителя. Неисправность датчика низкого уровня или электронной платы — Убедиться в отсутствия течи в котле и в системе отопления. Пополнить систему через кран подпитки. Проверить датчик низкого уровня теплоносителя, провода электроподачи.

Читайте также:  КОДЫ ОШИБОК СТИРАЛЬНЫХ МАШИН ИНДЕЗИТ EVO 1

Код ошибки 95 — Количество теплоносителя в системе отопления недостаточно

Падение давления при переходе к более теплому сезону или при течи в котле или системе отопления — При утечке воды из котла остановить котел и сообщить в специализированное предприятие. Проверить систему отопления на наличие утечек и при их отсутствии открыть кран подпитки контура отопления и довести давление воды в системе отопления до рабочего диапазона, предварительно обеспечив поступление холодной воды к котлу.

Код ошибки 96 — Активирована система безопасности перегрева котла

Останов — Открыть кран горячей воды и дождаться когда из него пойдет холодная вода, после чего перезапустить котел. При повторяющихся отключениях котла обратиться в сервисную организацию.

Код ошибки 97 — Обнаружена утечка газа или накопление угарного газа в помещении

Утечка в газовом узле или газовых соединениях. Неисправен или неправильно установлен дымоход. Неисправен датчик утечки газа — При запахе газа устранить утечку. Проверить исправность дымохода. Проверить датчик утечки газа, провода электроподачи.

Обслуживание и сервис котлов Элсотерм

Обслуживание котлов Еlsotherm очень важно для качественной эксплуатации оборудования и его долгого срока службы.

Чистка горелки и коллектора

  • Для очистки горелки необходимо выполнить следующие операции.
  • Выполнить демонтаж газового и горелки и протереть влажной ветошью для удаления пыли.
  • Щеткой удалить нагар с наружных поверхностей горелки и коллектора и из внутренних каналов секций горелки.
  • При необходимости промыть горелку и раствором соды с очищением внутренних полостей секций горелки щеткой. Тщательно промыть их проточной водой, просушить и выполнить монтаж на место. Содержание горелки в постоянной чистоте избавит теплообменник от загрязнения сажей и увеличит срок его службы.

Чистка первичного теплообменника

При загрязнении теплообменника необходимо произвести чистку его внешней поверхности, когда на ней образовалась сажа, и внутренней поверхности труб теплообменника, когда в них образовалась накипь.

Удаление загрязнения с внешней стороны

  • Выполнить демонтаж теплообменника и опустить в раствор соды или иного моющего средства.
  • Подержать его в растворе 10-15 минут и произвести чистку верхней и нижней поверхностей при помощи щетки. Промыть сильной струей воды.
  • При необходимости весь процесс повторить.

Устранение накипи на внутренней поверхности трубопровода

  • Снять теплообменник и поместить в емкость.
  • Приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной кислоты на 1 литр теплой воды) или использовать специальное средство для чистки медных теплообменников в соответствие с его инструкцией.
  • Залить в трубопровод теплообменника приготовленный раствор. Раствор оставить на время необходимое для растворения накипи, затем слить и трубопровод тщательно промыть водой. При необходимости весь процесс повторить.
  • Выполнить монтаж главного теплообменника на место.

Чистка внутренней поверхности труб интегрированного контура ГВС в баке расширительном

  • Выполнить демонтаж бака расширительного и поместить его в емкость.
  • Приготовить 10% раствор лимонной кислоты (100 г порошковой лимонной кислоты на 1 литр теплой воды) или использовать специальное средство для чистки стальных труб в соответствие с его инструкцией.
  • Залить в трубопровод интегрированного контура ГВС приготовленный раствор. Раствор оставить на время необходимое для растворения накипи, затем раствор слить и трубопровод тщательно промыть водой. При необходимости весь процесс повторить.
  • Выполнить монтаж бака расширительного с интегрированным контуром ГВС на место.

Проверка давления воздуха в баке расширительном

  • Проверку давления воздуха в баке расширительном проводить после закрытия запорных кранов системы отопления и слива воды из котла.
  • Снять колпачок с клапана подкачки воздуха, находящегося посередине расширительного бака.
  • Через клапан, замерить давление воздуха. Давление воздуха должно составлять 0,09±0,02 МПа.
  • При давлении воздуха в расширительном баке ниже допустимого, необходимо его повысить до требуемого значения насосом (или другим безопасным способом).
  • При выявлении повреждения внутренней , замените расширительный бак (давление воздуха не восстанавливается или из клапана подкачки воздуха выступает вода). Расширительный бак необходимо заменить.

Проверка номинального давления подачи природного или сжиженного газа перед котлом

  • Давление газа проверяется при работающем агрегате. В качестве прибора для измерения рекомендуется использовать U-образный .
  • Для проведения измерения давления газа закрыть газовый кран перед ним.
  • Подключить манометр к патрубку замера давления газа, предварительно отвернув винт с уплотнением.
  • Открыть газовый кран и включить агрегат в режим максимального расхода газа (например, в режиме производства максимального количества горячей воды в контуре ГВС).
  • Определить показания прибора и проверить на соответствие данным таблицы с техническими характеристиками.
  • После проведения измерения выключить аппарат и закрыть газовый кран.
  • Отключить манометр.
  • Завернуть винт с уплотнением на патрубок замера давления газа.
  • Проверить место установки винта на герметичность методом обмыливания. Появление пузырьков означает утечку газа. Утечка газа не допускается.

Котел дымоходный, версия CA24BB, блок розжига Honeywell S 4965CM.
При включении котла зажигается индикатор L3, включается насос и работает, через 5сек. L3 тухнет, L4 зажигается красным, L6, L7 не светят, попытки розжига не слышно. Раньше эта неисправность появлялась примерно 1 раз в год и обходился сбросом, сейчас сброс не проходит. Чистил горелу, электроды, проверял датчики (давления воды, темп. гор. водоснабжения, предельный термостат, термостат дыма) – рабочие (датчики температуры выдают около 9кОм). На платах выдимых повреждений нет. Мерял напряжение питания – платы управления 5В, платы розжига: низковольтная сторона 4.8 В, высоковольтная 3.8В.
Как побороть это состояние блокировки, в чем может быть проблема?
Расшифровки индикаторов и состояний приведены в мануалах, которые есть на даном форуме.

sash1234,
По всем признакам придется заняться ремонтом блока розжига.

Ему все равно с чем работать, с турбиной или дымоходом.

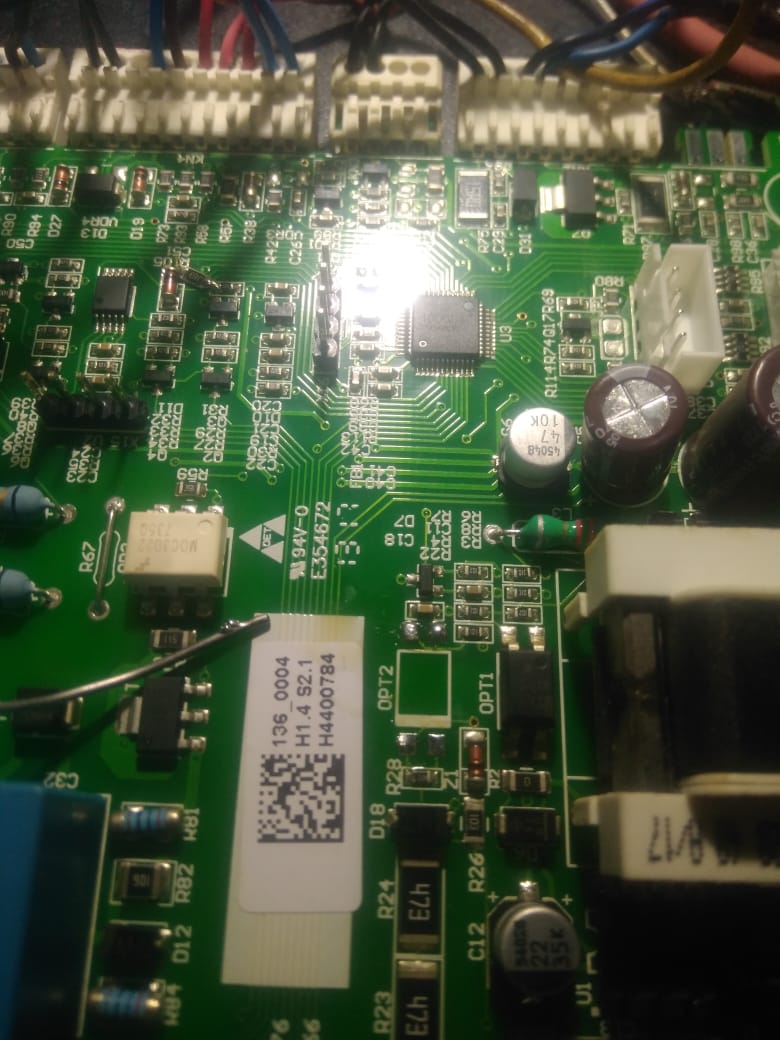

Блок розжига Honeywell S 4965CM 1035 1.
Светодиоды все рабочие, так как, при срабатывании сброса все светодиоды синхронно мигают несколько раз.
Напряжения на катушках нет, (на верхней 0,2В на нижней 0В) соответственно давления не мерял, катушки не в обрыве.
Может что-то с питанием процессора высоковольтной части (напряжение высоковольтной 3,8В, низковольтной перемерял еще раз 4,95В)? Все напряжения мерял на конденсаторах в обвязке микроконтроллеров.

sash1234, Может вилку в розетке перевернуть. Всякое бывает

Газовый котел еса коды ошибок

делал с самого начала.

За цену на S 4965 большое спасибо.

Как сделаю, причину поломки сообщу, долго затягивать небуду, зима ведь.

sash1234, а на трубочиста как отзывается- пробовал?

Сравни с ошибками Fortius Confeo- 3 причины в S4965 могут интерпретироваться одной в Calore

На блок идет напряжение при включении котла, термостат проверил предохранительный?

Iggor, Вопросы заданы от нежелания глянуть инструкцию.
Описанная в первом посте индикация на них отвечает.

sash1234, Нажатие на RESET гасит красный LED?
Если нет, попробуй понастойчивей понажимать на RESET.

Konstantin_18 нажатие на RESET красный гасне,т потом синхронно все мигают 2 раза (RESET точно проходит), потом обратно зеленые не горят, а светит сам красный.

Unimag Трубочиста проверю вечером, ошибки с Fortius Confeo не подходят, там ведь отображаются ошибки на ЖК

ИМХО это НЕ ложное пламя. Да и ложное пламя для этого модуля большущая редкость.

Газовый котел еса коды ошибок

Газовый котел еса коды ошибок

Кстати этот блок не фазозависимый изначально.

Газовый котел еса коды ошибок

NTC около 9кОМ – согласен, а что при измерении показал датчик тяги или дыма,как у тебя написано?

Ещё раз: ошибки формируются в S4965, дисплейная плата только интерпретирует , что получила. Контроль пламени E1,E2 и d1 в Fortius Confeo весьма вероятно на Calore индицируются одним светодиодом.

А какие временные промежутки при нормальном розжиге, ведь 5сек- это время безопасности S4865: от искры и открытия клапана?

Iggor, По приведенной мною инструкции “ПЕРЕГРЕВ” – красный МИГАЕТ, у тебя горит ПОСТОЯННО.
Предполагаю, что ошибка в твоей инструкции.
А по сути, конечно, имея дисплейную плату от КАЛОРЫ искать можно долго. Нужен прибор показывающий расширенные детальные коды неисправностей.

Unimag, Подозрение на электроды легко проверить их отключением.

Неисправности электродов и проводов к ним ( в т.ч. пыль, нагар и т.п.) не дадут ЛОЖНОГО пламени на этом блоке.

А Ошибка контура пламени – d1

Unimag, Ошибка контура пламени и Ложное пламя это 2 разных ошибки. Хотя в Калоре они индицируются как Прочие ошибки.

Читайте также:  Коды ошибок штатного бортового компьютера приоры

Автономные отопительные системы являются одними из наиболее оптимальных с точки зрения эргономики. Однако безаварийный режим их эксплуатации никто гарантировать не может. Если в работе котла происходит сбой, на дисплее агрегата высвечивается сообщение с кодом ошибки. Зная примерную суть проблемы, котел можно быстрее привести в чувство.

В принципах кодификации ошибок отопительных котлов царит анархия — каждый производитель устанавливает собственные правила шифрования кодов неисправностей. Общепринятым является использование для кодирования ошибок комбинации букв латинского алфавита и цифр от 0 до 9. Чаще всего для толкования того либо иного кода достаточно прибегнуть к помощи технической документации на изделие. Как правило, она содержит таблицы с названием ошибки, причиной неисправности и списком предпринимаемых мер по ее устранению.

Проблемы с котлами обычно возникают на фоне несвоевременного обслуживания узлов и агрегатов, поэтому необходимо принять за правило время от времени устраивать отопительному оборудованию тщательную проверку силами причастных специалистов. К ним же стоит обращаться и по всем проблемам с котлами. За исключением каких-то элементарных неурядиц, которые можно решить своими силами.

В газовых отопительных котлах пристального внимания требует газовая горелка, так как именно она забивается чаще всего. Также важно производить периодическую очистку от загрязнений внутренних поверхностей рабочих камер и обслуживать дымоход. Примечательно, что риск выхода из строя или возникновения неисправностей в двухконтурных изделиях в разы выше, нежели в одноконтурных моделях. Виной всему более сложная конструкция устройств первого типа, к тому же водонагревателю в составе такого котла приходится круглый год трудиться без передышки.

Важный момент! Не доверяйте установку и обвязку газового котла дилетантам. Допущенные при этом ошибки могут обнаружиться не сразу, однако они будут постепенно выводить из строя элементы отопительной системы.

Некоторые отопительные агрегаты не оснащены дисплеем, тем не менее они тоже поддаются диагностированию неисправностей. В случае возникновения проблемы на панели таких котлов загораются или же мигают цветные лампочки. Их подноготная раскрыта в сопутствующей документации к прибору. Не ленитесь ее полистать — изучение техпаспорта модели пойдет исключительно впрок.

Далее приведен перечень наиболее распространенных кодов ошибок с их описанием для шести крупных игроков на рынке отопительных систем. Имена компаний-производителей в списке расположены в алфавитном порядке:

Котлы BAXI

E 01 — не удалось произвести розжиг газовой горелки в штатном режиме. Ошибка принадлежит к разряду общих — к ее появлению приводят самые разношерстные факторы: несоответствие входного давления газа установленным нормам, несоблюдение полярности подключения котла, неисправность газового клапана или электронной платы и т.п.

E 02 — срабатывание аварийного термостата перегрева. Чаще всего перегрев котла вызван засорением теплообменного контура. Реже проблему стоит искать в термостате или температурном датчике на подаче отопления.

E 03 — наличие проблем с подачей или отведением воздуха из камеры сгорания. В котлах с открытой камерой ошибка практически со 100-процентной вероятностью указывает на отсутствие должной тяги, а вот в моделях турбированного типа все не так однозначно: причиной высвечивания на экране ошибки E 03 может быть как незапуск вентилятора, так и банальное скапливание конденсата в трубках.

E 05 — неисправность датчика температуры на подаче отопительного контура. Зачастую при возникновении данной ошибки вышеупомянутый датчик просится на замену.

E 06 — неисправен датчик температуры системы ГВС. Аналогично предыдущему пункту.

E 10 — недопустимое давление в системе отопления. Ошибка «выскакивает» из-за низкого давления воды в контуре, плохом контакте между датчиком и платой управления либо же причиной ее появления становится неисправность реле минимального давления. В подавляющем большинстве проблема сводится на нет при заполнении системы теплоносителем.

E 25 — превышение максимальной температуры котла. Причину нужно искать, преимущественно, в плохой циркуляции теплоносителя или в неисправности датчика температуры системы отопления, который устанавливается на выходе первичного теплообменника.

E 35 — паразитное пламя (прерывистое). Код можно лицезреть на дисплее котла при неисправности электронной платы, а также неправильном расположении электрод-детектора пламени.

E 40, E 41 — засорение дымохода или слишком низкое входное давление газа. На возникновение тандема этих ошибок влияет множество факторов: от действительно низкого давления подачи «голубого топлива» до неисправности газового клапана.

E 96 — пониженное напряжение питающей цепи (менее 170 В). Ежели ошибка появляется с завидной регулярностью, нелишним будет обзавестись стабилизатором напряжения, дабы выровнять его значение и обезопасить устройство от возможных перепадов энергии в сети питания.

E 00, E 99 — внутренняя ошибка электронной платы.

Котлы Bosch

Для серии Bosch Gaz 6000:

A7 — неполадка датчика температуры контура ГВС. Датчик необходимо проверить и при необходимости заменить.

Ad — не определен температурный датчик бойлера. Потребуется проверка самого датчика и соединительного провода.

C1 — низкая частота вращения вентилятора. Может быть вызвана как низким напряжением в сети питания, так и связанными проблемами в системе отвода дымовых газов.

C4 — дифференциальное реле давления не отключается при выключенном вентиляторе.Необходимо произвести осмотр данного реле.

C7 — неисправность вентилятора. Пути решения проблемы: проверка работоспособности вентилятора и его проводов со штекерами. В случае необходимости производится замена вентилятора.

E2 — неполадка датчика температуры на линии подачи (обрыв). К возникновению данной ошибки обычно приводит повреждение или короткое замыкание вышеупомянутого датчика.

E9 — срабатывание ограничителя температуры в теплообменнике. Код E9 появляется на экране котла из-за многих факторов — от повреждения ограничителя температуры до проблем в отопительном контуре.

EA — пламя не обнаружено. Это одна из наиболее распространенных ошибок в отопительных котлах Bosch. Причин возникновения ошибки, как и способов решения проблемы, существует уйма. Но сперва лучше проверить открытие газового крана, давление подачи газа и систему отвода дымовых газов. Не помогает? Приступаем к чистке теплообменника и, при необходимости, меняем газовую арматуру.

F7 — котел определяет пламя при отключенном состоянии. Причину нужно искать в загрязнении электродов, параллельно с чем желательно проверить на влажность платы управления.

FA — котел определяет пламя при перекрытой подаче газа. Проверке подлежит газовая арматура и система отвода дымовых газов.

Для серий ZSC / ZWC:

A7 — неполадка температурного датчика контура горячего водоснабжения (ГВС). Проблема зачастую именно в нем, т.е. датчик нужно заменить.

A8 — соединение с BUS-шиной прервано. Неполадку призвана устранить проверка соединительного кабеля и регуляторов.

A9 — неправильная установка датчика температуры ГВС. При появлении указанной ошибки стоит проверить монтажную зону датчика и выполнить его переподключение с использованием теплопроводящей пасты.

Ad — датчик бойлера не обнаружен. Необходимо осуществить диагностику датчика или его замену.

C1 — во время работы котла произошло размыкание дифференциального реле давления. Осмотру подлежат диффреле, вытяжное устройство и соединительные трубы.

C4 — дифференциальное реле давления не отключается при выключенном вентиляторе. Необходимо произвести осмотр данного реле.

C6 — дифференциальное реле не размыкается. Первым пунктом программы при возникновении ошибки является проверка реле и трубы отвода дымовых газов.

d4 — чересчур большая разность температур. При появлении кода нужно уделить внимание циркуляционному насосу, байпасному шлангу и проверить давление в системе.

F0 — внутренняя неполадка. В данном случае нужно произвести диагностику электронной платы.

Котлы Buderus

Ошибки, которые встречаются в газовых котлах Buderus, шифруются особым образом. Сперва указывается основной код (какая возникла неисправность), затем — дополнительная кодовая комбинация (это число однозначно идентифицирует сигнал неисправности), а в конце обозначается класс неисправности. Классов бывает несколько:

  • О — рабочие сообщения при нормальном режиме работы котла;
  • R — неблокирующие неисправности, при возникновении которых система продолжает работать;
  • B — блокирующие неисправности, которые ведут к ограниченному по времени выключению отопительной системы;
  • V — запирающие неисправности, которые блокируют работу отопительной системы.

Перечень возможных ошибок у котлов Buderus весьма обширен. Однако чаще всего пользователь видит на служебном экране такие коды неисправностей:

2E 357 О — активна функция удаления воздуха либо же температура подающегося потока быстро нарастает.

3C 217 V — не работает вентилятор. Тут важно определить на каком этапе возникает неполадка: если вентилятор запускается, но реле не щелкает — проблема кроется в подводящих трубках или засорении дымохода. Ежели вентилятор не запускается вовсе, нужно проверить, подается ли на него напряжение. Если вентилятор работает и проблем с дымоходом нет, необходимо проверить пневмореле. Его постоянно замкнутые контакты или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

Читайте также:  КОД ОШИБКИ 1275 ПРИ ЗАПУСКЕ ИГРЫ

4C 224 B V — срабатывание ограничителя температуры теплообменника или ограничителя температуры дымовых газов. Осматриваются оба датчика, шлейф питания к ним, а если давление в системе недостаточное, нужно подпитать котел. Также проблема может быть вызвана неполадками с циркуляцией теплоносителя или возникновением воздушной пробки.

4Y 351 B V — обрыв температурного датчика. Побороть неисправность помогает прозвонка контактов и установка новой детали.

6A 227 B V — не распознается пламя. В большинстве случаев решение проблемы с розжигом лучше доверить специалистам. Самое простое, что можно сделать рядовой пользователь, — это визуальный осмотр камеры сгорания и электродов на предмет загрязнения. При необходимости производится их чистка. А ежели котел разжигается, но спустя некоторое время тухнет, нелады часто связаны с выходом из строя электронной платы.

Котлы Hotpoint-Ariston

101 — срабатывание системы защиты от перегрева. Основных причин появления кода с ошибкой несколько: повышенное давление на выходе газового клапана, загрязнение фильтра грубой очистки, плохая циркуляция теплоносителя в системе отопления, плохая проходимость теплообменника из-за образования накипи, неисправность циркуляционного насоса.

108 — падение давления в отопительном контуре ниже минимума. Вероятно, в системе где-то возникла протечка.

109 — давление в системе поднялось свыше 3 бар. Ошибка порой возникает во втором теплообменнике котлов двухконтурного типа. Из-за неисправности в нем смешиваются горячая и холодная вода, что и приводит к повышению давления.

201 — нет контакта с датчиком на подаче в контур ГВС. Потребуется подтянуть контакты либо же произвести замену датчика.

302 — потеря связи с дисплеем и электронным модулем. Проблема зачастую кроется в проводке.

501 — отсутствие пламени при розжиге. Ошибка из разряда наиболее распространенных. Первое и самое главное — проверьте, не перекрыт ли кран подачи газа. Также неисправность порой проявляется из-за поломки датчика пламени.

SP3 (5P3) — отрыв пламени. С завидной регулярностью неполадка возникает в области коаксиального дымохода. Дабы свести ее на нет, отрегулируйте его положение и очистите от мусора.

601 — отсутствие тяги в системе. Если сенсор работает правильно, придется заняться прочисткой дымохода.

604 — низкая частота вращения вентилятора.

6P1, 6P2 — задержка замыкания контактов реле давления воздуха. Возникает из-за повреждения трубки Вентури. Разница кодов состоит в том, что 6Р2 высвечивается при работе котла, а 6Р1 — при попытке осуществить розжиг с уже поврежденной трубкой.

Популярные котлы Hotpoint-Ariston

Котлы Protherm

F00/01 — неисправность датчика температуры нагревания. Датчик необходимо проверить и при необходимости заменить.

F13 — неисправность датчика бойлера. Аналогично предыдущему пункту.

F20 — неисправность перегрева (температура свыше 97 °С). Для устранения ошибки нужно проверить циркуляционный насос, удостовериться в открытии нагревательных кранов и байпасного клапана, а также произвести диагностику теплового фильтра.

F22 — в котле нет теплоносителя. Заполните систему и удостоверьтесь, что в ней отсутствуют протечки.

F24 — неисправность циркуляции теплоносителя. Проблема в данном случае кроется как в насосе, так и в закрытых отопительных кранах.

F26 — отсутствие необходимого тока через двигатель газового клапана. Шаговый двигатель нуждается в диагностике и последующей замене.

F28/29 — не обнаружено пламя во время розжига и потеря пламени во время работы горелки. Тут все как у сверстников — проверить открытие газового крана необходимо собственноручно, а для решения более серьезных проблем придется обратиться за помощью к квалифицированным специалистам.

F84 — постоянная разница температур между датчиком подачи и обратки. Датчик, скорее всего, подлежит замене.

Популярные котлы Protherm

Котлы Vaillant

F.10/11 — короткое замыкание в датчике подачи/обратки. Датчик нуждается в диагностике или замене.

F.13/14 — короткое замыкание в датчике горячего старта. Аналогично предыдущему пункту.

F.22 — недостаточное количество воды в системе или ее полное отсутствие. В подавляющем большинстве проблема сводится на нет при заполнении системы теплоносителем.

F.28 — неполадка в электронной плате.

F.29 — не загорается газовая горелка. Одна из перечня наиболее общеизвестных проблем с газовыми котлами. На ее появление оказывают влияние несоответствие входного давления газа установленным нормам, несоблюдение полярности подключения котла, неисправность газового клапана или электронной платы и т.п.

F.36 — выброс газообразных продуктов горения в помещение. Ошибка возникает при закрытом воздуховоде или газоотводе. Проявляется из-за плохой тяги и вентиляции, а также из-за повышенной температуры в помещении, где установлен котел.

F.61 — ошибка в управлении газовыми клапанами. Суть проблемы кроется как в самих клапанах, так проводке к ним либо же в электронной плате управления.

F.75 — насос газового котла запущен, а давление не изменяется. Чтобы как можно быстрее исправить ситуацию, проверке подлежат настраиваемый байпас, датчик давления, циркуляционный насос и правильность подключения к линии расширительной емкости.

Популярные котлы Vaillant

Полный перечень ошибок и возможные пути устранения неполадок, как было сказано выше, нужно искать в сопутствующей бумажной документации к отопительному котлу.

Тепла в ваши дома!

Мал да удал: ТОП-5 ультрабуков в районе $1000
Кто сказал, что ноутбук не может быть одновременно компактным, мощным и доступным?

Сам себе фотограф: ТОП-5 селфи-стиков
Селфи-стик больше не роскошь или гаджет для хипстеров, а необходимая вещь для каждого владельца смартфона.

Посредник в обмене файлами: ТОП-5 картридеров
Когда не нужно долго ждать, чтобы передать большой архив фотографий.

Держим давление в норме: ТОП тонометров-автоматов на плечо
Автоматические тонометры для измерения артериального давления и пульса с креплением манжеты на предплечье.

талмуд пишет что низкое напряжение. Кто нибудь лечил? Что из себя представляет схема контроля напряжения?

israfil05, выложи фото платы.

Домой подойду выложу, плата внешне в идеальном состоянии

Есть 2инструкции одна по геиосу другая по Гелиос плюс в одной написано по питанию в другой проблема платы смотрел в инструкции прочих моделей везде низкое напряжение питания

Обычно контроль питания сидит на вторичной обмотке 190вольт а тут на выходе только24

israfil05, Займись общей проверкой элементов влияющих на качество питаний, потом оптроны и т.д.! Напруги на шасси..! ФОТО?

Обычно в этих котлах стоят SIT 7530171_01 (с круглым трансформатором поджига, стоят в TEPLOWEST -тах и др.). Контроль- через оптрон OPT1.

Газовый котел еса коды ошибок

спасибо всем кто отозвался, проблема решена

anatol22, Плата Sit в котлах Протеус плюс, и Герда.
В Гелиосах плата от турецкой Enpi.

Посмотреть вложение 95891
спасибо всем кто отозвался, проблема решена

А де решение?

решение на фото, приглядитесь

israfil05, хорошая загадка.

Геннадий66, турки идут по следам китайцев.

Газовые котлы наиболее эффективны и экономичны для отопления и обеспечения дома горячей водой. Эти преимущества достигаются за счет использования современных комплектующих и продвинутой автоматики. Различные датчики контролируют состояние не только системы отопления, но и мониторят изменения окружающей среды. А при неполадках система безопасности принимает меры по устранению угрозы: прекращают подачу топлива и останавливает работу оборудования.

Современные котлы отображают всю информацию на электронном табло, в том числе и ошибки. По коду можно понять, что произошло с оборудованием и как можно устранить неисправность.

В этой статье мы рассмотрим частые ошибки газовых котлов Baxi, Bosch, Buderus, De-Dietrich, Vaillant, Viessmann, Electrolux, Protherm. Также расскажем какие профилактические меры нужно проводить, чтобы избежать дорогостоящего ремонта.

Коды ошибок газовых котлов Baxi

В случае возникновения неисправности на дисплее высвечивается символ «E» с соответствующим номером (код неисправности). Если на дисплее отображается символ «R», пользователь может сбросить неисправность самостоятельно. Для сброса неисправности нажмите и удерживайте нажатой не менее 2 секунд кнопку «R». Если неисправность не устраняется, обратитесь в авторизованный сервисный центр.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
