Описание Газоанализатор ПГА-200 портативный

Предназначен для персонального использования при одновременном непрерывном измерении концентраций двух газов: метана и пропана, диоксида углерода (по оптическому каналу), кислорода и широкого спектра токсичных газов из ряда NO2, SO2, CO, H2S (по электрохимическому каналу) в газовоздушной среде на взрывоопасных объектах и в рабочих зонах.

Газоанализатор пга 200 код ошибки 0016

Газоанализатор пга 200 код ошибки 0016

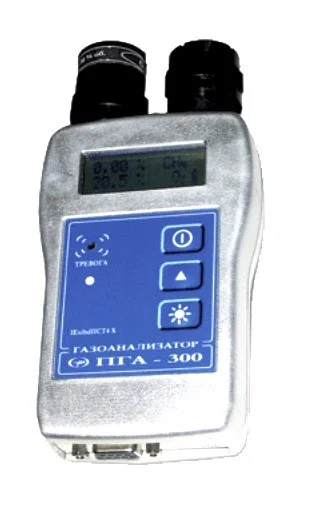

ПГА-300 газоанализатор многокомпонентный взрывозащищённый портативный

Товар сертифицирован и имеет поверку

Гарантия завода, соответствие ГОСТ и ТУ

Доставка во все регионы ЕАЭС. Бесплатная доставка до ТК

Произведено в России

Серийно производимый прибор ПГА-300 – это российский двухкомпонентный газоанализатор сo сменными датчиками, применяемый для измерения концентрации одного горючего газа на выбор из: CH4, C3H8 и одного на выбор из: CO, H2S, NO2, SO2, O2, H2.  Прибор выпускается во взрывозащищённом исполнении с маркировкой 1ExibdIIСT4 X “искробезопасная электрическая цепь”.  Газоанализатор применяется во взрывоопасных помещениях и наружных установках в соответствии с ГОСТ Р 51330.9-99 (МЭК 60079-10), гл.7.3 ПУЭ.  Проникновение пробы к сенсору осуществляется за счёт диффузии воздуха. У электрохимической ячейки есть встроенная память, что позволяет избежать калибровки при её замене.

Внесён в Государственный реестр средств измерений Российской Федерации. Качество и безопасность газоанализатора подтверждаются соответствующими свидетельствами и сертификатами. ПГА-300 поставляется совместно с прохождением процедуры первичной поверки и имеет запись в системе ФГИС «АРШИН».

Серийно производимый переносной многокомпонентный газоанализатор АВГ-4-0.01 служит для измерения объёмной доли оксида углерода, суммы углеводородов, диоксида углерода, кислорода и оксида азота в выхлопных газах автомобилей, оснащённых бензиновыми двигателями.

Имеет такие дополнительные функции, как измерение частоты вращения коленчатого вала и измерение температуры масла двигателей.

Широкое применение АВГ-4-0.01 получил на станциях техобслуживания автомобилей и в автопарках.

Изготовлен в корпусе из прочного металла. В конструкцию газоанализатора входят пробоотборная система и сенсоры. Пробоотборная система состоит из газозаборного зонда, пробоотборной трубки, фильтров грубой и тонкой очистки, встроенного насоса и конденсатосборника.

Отбор газа осуществляется газозаборным зондом. Для очистки исследуемых газов используются фильтры. Газ прокачивается по измерительным трубкам встроенным насосом. Показания измерений выводятся на светодиодный экран. Для взаимодействия с ПК предусмотрен интерфейс RS-232. Энергопитание осуществляется от бортовой системы автомобиля или от сети 220 В.

По отдельному заказу поставляются поверочные газовые смеси.

Внесён в Госреестр средств измерений РФ.
Межповерочный интервал – 1 год.
Срок службы – 10 лет.

ПГА-200 газоанализатор взрывозащищенный портативный

ПГА-200 – серийно производимый отечественный двухканальный переносной взрывозащищённый газоанализатор со сменными датчиками, с возможностью одновременного контроля до двух газов. Конструкция изделия состоит из измерительного блока и сменных датчиков. В приборе могут быть установлены инфракрасный (оптический) или электрохимический сенсор.

Конструктивно прибор может оснащаться двумя типами сенсоров:

ПГА-200 работает на диффузионном принципе отбора пробы (без встроенного насоса). Газосигнализатор ПГА-200 имеет взрывозащиту 1ExibIIBT4 X и отлично подходит для работы во взрывоопасных зонах 1 и 2 классов. Защита оболочки от пыли и влаги у газоанализатора IP 54.

Газоанализатор ПГА-200 (ЯВША.413311.012) внесён в Государственный реестр средств измерений Российской Федерации и поставляется с обязательной первичной поверкой.

При достижении первого порога срабатывания, срабатывает прерывистая световая индикация и звуковая сигнализация. При достижении второго порога срабатывания, сигнализация и индикация работает не прерывисто.

Особенности и преимущества

Принцип действия газоанализатора ПГА-200:

Способ забора пробы диффузионный.

Газоанализатор ПГА-200 состоит из базового блока с подключенными датчиками и имеет два измерительных канала, предназначенных для установки следующих датчиков:

Измеряемые по двум каналам величины одновременно отображаются на двухстрочный жидкокристаллический дисплей.

Питание газоанализаторов производится от блока аккумуляторов напряжением 2,4 В в количестве двух.

Область применения газоанализатора ПГА-200 – взрывоопасные зоны помещений и наружных установок, которые считаются таковыми согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Модель имеет диффузный пробоотбор, посему применяется на тех объектах, где принудительный отбор не требуется.

Газоанализатор ПГА-200 производит световую и звуковую подачу сигнала при достижении концентрацией измеряемых газов двух фиксированных значений порогов сигнализации.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254.

Газоанализаторы ПГА-200 выполнены взрывозащищенными с видом взрывозащиты “искробезопасная электрическая цепь” по ГОСТ Р 51330.10 (МЭК 60079-11) и имеют маркировку взрывозащиты 1ExibIIВT4 X.

К дополнительным преимуществам модели ПГА-200 следует отнести возможность одновременной индикации по двум каналам для измерения, периодическое автосохранение данных об измерениях и выход на компьютер (RS-232).

Технические характеристики ПГА-200:

Метрологические характеристики

  • блок электроники ПГА-300;
  • насадка № 1;
  • насадка № 2;

Серия переносных газоанализаторов с ручным или автоматическим заборным устройством

Посмотреть все ценыЗаказать

Портативные инфракрасные газоанализаторы ПГА-1-..-96 предназначены для измерения объемной доли метана (CH4), пропана (C3H8), углекислого газа (CO2), кислорода (O2), водорода (H2) и массовой концентрации угарного газа (CO), сероводорода (H2S), диоксида серы (SO2), диоксида азота (NO2), аммиака (NH3) и предельных углеводородов Σ(C2-C10) в воздухе рабочей зоны.

Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства. Автоматический забор пробы осуществляться от встроенного микрокомпрессора.

Область применения газоанализаторов ПГА – взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Газоанализатор ПГА сертифицирован и выпускается в 96 исполнениях: ПГА-1, ПГА-2, ПГА-3, ПГА-4, ПГА-5, ПГА-6, ПГА-7, ПГА-8, ПГА-9, ПГА-10, ПГА-11, ПГА-12, ПГА-13, ПГА-14, ПГА-15, ПГА-16, ПГА-17, ПГА-18, ПГА-19, ПГА-20, ПГА-21, ПГА-22, ПГА-23, ПГА-24, ПГА-25, ПГА-26, ПГА-27, ПГА-28, ПГА-29, ПГА-30, ПГА-31, ПГА-32, ПГА-33, ПГА-34, ПГА-35, ПГА-36, ПГА-37, ПГА-38, ПГА-39, ПГА-40, ПГА-41, ПГА-42, ПГА-42, ПГА-43, ПГА-44, ПГА-45, ПГА-46, ПГА-47, ПГА-48, ПГА-49, ПГА-50, ПГА-51, ПГА-52, ПГА-53, ПГА-54, ПГА-55, ПГА-56, ПГА-57, ПГА-58, ПГА-59, ПГА-60, ПГА-61, ПГА-62, ПГА-63, ПГА-64, ПГА-65, ПГА-66, ПГА-67, ПГА-68, ПГА-69, ПГА-70, ПГА-71, ПГА-72, ПГА-73, ПГА-74, ПГА-75, ПГА-76, ПГА-77, ПГА-78, ПГА-79, ПГА-80, ПГА-81, ПГА-82, ПГА-83, ПГА-84, ПГА-85, ПГА-86, ПГА-87, ПГА-88, ПГА-89, ПГА-90, ПГА-91, ПГА-92, ПГА-93, ПГА-94, ПГА-95, ПГА-96.

Таблица возможных исполнений газоанализатора ПГА

1) формула Σ(C2-C10) обозначает суммарные углеводороды;

2) формула CH4 (ПДК) обозначает диапазон измерения концентрации метана, равный ПДК.

Метрологические характеристики газоанализатора ПГА

* – В процессе производства газоанализатор калибруется по пропану.

Читайте также:  Неверный формат составного кода gsvc для категорий, отслеживаемых ошибкой виртуального склада

1) Сх – массовая концентрация определяемого компонента на входе газоанализатора ПГА;

2) Σ(C2-C10) – суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22);

3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу Σ(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1Сх) г/м3.

Технические характеристики газоанализатора ПГА

Вид климатического исполнения газоанализатора УХЛ 3.1 ГОСТ 15150. По устойчивости к воздействию атмосферного давления газоанализатор относится к группе Р1 ГОСТ 12997.

Первичная поверка газоанализатора ПГА проведена на заводе-производителе.

Зарядка аккумуляторов осуществляется от зарядного устройства вне взрывоопасных зон помещений. В конструкции газоанализатора ПГА предусматривается контроль состояния аккумуляторов с индикацией их разряда.

Во время работы газоанализатор ПГА выдает следующие сигналы

а) прерывистый звуковой и световой сигналы предупредительной сигнализации при достижении концентрации контролируемых газов фиксированных значений порогов сигнализации, указанных ниже:

– при измерении метана – 1,0 об.д., %;

– при измерении пропана – 0,5 об.д., %;

– при измерении оксида углерода – 20 мг/м3 (ПДК);

– при измерении диоксида углерода – 0,5 об.д., %;

– при измерении сероводорода – 10 мг/м3 (ПДК);

– при измерении диоксида азота – 2 мг/м3 (ПДК);

– при измерении диоксида серы – 10 мг/м3 (ПДК);

– при измерении кислорода – 19,5 об.д., % (недостаток кислорода);

– при измерении водорода – 1,0 об.д., % ;

– при измерении аммиака – 20 мг/м3 (ПДК);

– по каналу контроля суммарных углеводородов – 0,3 г/м3 (ПДК);

– по каналу контроля метана при концентрации до ПДК – 3,5 г/м3 (0,5 ПДК);

б) непрерывный звуковой и световой сигналы аварийной сигнализации при превышении следующих порогов:

– при измерении метана – 2,5 об.д., %;

– при измерении пропана – 1,0 об.д., %;

– при измерении оксида углерода – 100 мг/м3 (5 ПДК);

– при измерении диоксида углерода – 1,0 об.д., %;

– при измерении сероводорода – 40 мг/м3 (4 ПДК);

– при измерении диоксида азота – 10 мг/м3 (5 ПДК);

– при измерении диоксида серы – 30 мг/м3 (3 ПДК);

– при измерении кислорода – 18,5 об.д., %;

– при измерении водорода – 2,0 об.д., %;

– при измерении аммиака – 60 мг/м3 (3 ПДК);

– по каналу контроля суммарных углеводородов – 1,5 г/м3 (5 ПДК);

– по каналу контроля метана при концентрации до ПДК –7,0 г/м3 (ПДК);

в) высвечивается мерцающий символ «-», когда значение напряжения на аккумуляторной батарее понизится ниже допустимого;

г) высвечивается мерцающий символ «%» при выходе температуры за пределы рабочего диапазона прибора.

Примечание – Указанные выше пороги срабатывания сигнализации устанавливаются при выпуске газоанализатора изготовителем. В конструкции газоанализатора предусмотрена возможность регулировки порогов срабатывания предупредительной и аварийной сигнализации.

д) при работе встроенного микрокомпрессора на цифровом табло в мерцающем режиме засвечиваются символы «А, Н, L, P».

Показания газоанализатора не зависят от его положения в пространстве.

На лицевой панели газоанализатора ПГА расположены:
цифровое табло, кнопки ВКЛ, ВЫБОР, РЕЖИМ, ВЫКЛ и светодиод, сигнализирующий о превышении пороговой концентрации метана, оксида углерода, диоксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака, водорода и уменьшении пороговой концентрации кислорода.

В корпусе газоанализатора ПГА расположены два инфракрасных газовых датчика и один электрохимический. От инфракрасных газовых датчиков (на метан, суммарные углеводороды или диоксид углерода) на верхнюю крышку выведены общие входной и выходной штуцеры для подачи анализируемого газа.

Кислородный датчик имеет возможность осуществлять как диффузионный пробозабор, так и принудительный – через съемную калибровочную камеру, входящую в комплект принадлежностей.

Электрохимические датчики кислорода, оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака и водорода могут работать как в режиме диффузионного пробозабора, так и принудительного – через съемную калибровочную камеру, входящую в комплект принадлежностей. В газоанализаторах ПГА-7, ПГА-8, ПГА-9, ПГА-10, ПГА-11, ПГА-12, ПГА-13, ПГА-14, ПГА-15, ПГА-16, ПГА-17, ПГА-18, ПГА-19, ПГА-20, ПГА-21, ПГА-22, ПГА-23, ПГА-24, ПГА-25, ПГА-26, ПГА-27, ПГА-28, ПГА-29, ПГА-30, ПГА-31, ПГА-32, ПГА-33, ПГА-34, ПГА-35, ПГА-36, ПГА-37, ПГА-38, ПГА-39, ПГА-40, ПГА-41, ПГА-42, ПГА-42, ПГА-43, ПГА-44, ПГА-45, ПГА-46, ПГА-47, ПГА-48, ПГА-55, ПГА-56, ПГА-57, ПГА-58, ПГА-59, ПГА-60, ПГА-61, ПГА-62, ПГА-63, ПГА-64, ПГА-65, ПГА-66, ПГА-67, ПГА-68, ПГА-69, ПГА-70, ПГА-71, ПГА-72, ПГА-73, ПГА-74, ПГА-75, ПГА-76, ПГА-77, ПГА-78, ПГА-79, ПГА-80, ПГА-81, ПГА-82, ПГА-83, ПГА-84, ПГА-85, ПГА-86, ПГА-87, ПГА-88, ПГА-89, ПГА-90, ПГА-91, ПГА-92, ПГА-93, ПГА-94, ПГА-95, ПГА-96 электрохимические датчики (канал 3) вынесены на внешнюю поверхность корпуса для обеспечения естественной диффузии окружающей атмосферы.

Три аккумулятора Ni-MH VHAA-1700 размещены в отдельном блоке. На верхней крышке газоанализатора ПГА расположен разъем для подключения кабеля при зарядке аккумуляторов.

Продувка датчиков контролируемой смесью осуществляется с помощью ручного или автоматического пробозаборного устройства.

Контроль и установка нуля

Контроль нуля газоанализатора ПГА должен проводиться как минимум один раз в день перед началом измерений. Частая смена температурного режима и параметров анализируемой атмосферы может потребовать дополнительного контроля нуля и его установки. Точность установки нуля особенно необходима при измерении концентраций соизмеримых с величиной погрешности прибора.

Если специфика измерений не позволяет выполнить рекомендуемую процедуру установки нуля по окружающей атмосфере, например, при длительной работе в шахте или закрытом помещении, то для контроля нуля целесообразно использовать переносной источник чистого воздуха.

Прокачайте газоанализатор чистым атмосферным воздухом для установки нуля в каналах метана и кислорода. При установке нуля в канале диоксида углерода используйте азот или нулевой поверочный газ, так как в воздухе присутствует естественный фон диоксида углерода, примерно 0,04%. Прокачка обеспечивается троекратным нажатием резиновой груши пробозаборного устройства или, при наличии в ПГА встроенного микрокомпрессора, длинным нажатием кнопки ВЫБОР до появления мигания символа вида измеряемого газа (А, Н, L, P), прекращение мигания этих символов означает окончание прокачки встроенным микропроцессором. Время прокачки – 15 с.

Процедура установки «нуля» в кислородном канале названа так условно. Реально осуществляется калибровка кислородного датчика по воздуху с нормальным содержанием кислорода.

Читайте также:  Как исправить ошибку usb code 43 в Windows 10, 8.1 или 7?

Принцип действия газоанализаторов ПГА

Оптический инфракрасный – по измерительным каналам объемной доли метана, пропана, диоксида углерода и предельных углеводородов (C2-C10). Инфракрасный оптический принцип действия основан на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им кюветы, содержащей анализируемую среду.

Электрохимический – по измерительным каналам объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака. Электрохимический принцип действия основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

Способ забора пробы газоанализатора ПГА – принудительный, т.е. требуется внешний побудитель расхода (например, ручная система пробоотбора с резиновой грушей, входящей в комплект поставки или встроенный микрокомпрессор).

Конструктивно газоанализатор ПГА выполнен одноблочным, в металлическом корпусе. Внутри корпуса размещены плата управления, датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы №1 и №2) и одного электрохимического (канал №3) датчиков.

Прибор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений.

Порядок работы газоанализатора ПГА с
ручным устройством забора газовой пробы УЗГП

В зависимости от задачи измерений заборное устройство УЗГП может быть подключено одним из трех способов:

Пробозабор осуществляется посредством 2-3 сжатий резиновой груши УЗГП. При необходимости увеличения длины пробозаборной трубки, следует соответственно увеличить и количество сжатий резиновой груши для продувки дополнительного объема газового тракта.

Порядок работы газоанализатора ПГА с микрокомпрессором

Микрокомпрессор обеспечивает прокачку оптических датчиков, установленных внутри корпуса газоанализатора ПГА. Скорость прокачки составляет 0,4 л/мин.

При необходимости к линии прокачки может быть подключен и электрохимический датчик (О2, СО, Н2S, SО2, NО2, NH3, H2), расположенный на крышке корпуса газоанализатора. Для этого необходимо закрепить на датчике калибровочную камеру и соединить выходной штуцер газоанализатора (ближний к лицевой панели штуцер без точки) с любым из штуцеров на камере.

Включение микрокомпрессора осуществляется путем продолжительного (около 2с) нажатия кнопки «ВЫБОР». Работа микрокомпрессора сопровождается миганием символа рабочего канала и заканчивается автоматически примерно через 15с. Для принудительного выключения микрокомпрессора необходимо повторно нажать кнопку «ВЫБОР» примерно на 2с.

За один цикл работы микрокомпрессор обеспечивает необходимую прокачку всех установленных датчиков газоанализатора ПГА и заборной трубки длиной до 2 м. При использовании более длинных трубок следует увеличить продолжительность цикла прокачки путем повторного запуска микрокомпрессора продолжительным нажатием кнопки «ВЫБОР». Удлинительная заборная трубка соединяется со штуцером на корпусе газоанализатора (дальний от лицевой панели штуцер, помеченный точкой).

ВНИМАНИЕ! Газоанализаторы ПГА со встроенным компрессором производятся под заказ за дополнительную плату!!!

Прайс-лист

Доставка приборов осуществляется по территории Российской Федерации посредством транспортных компаний “Деловые линии” и “ЖелДорЭкспедиция”, в отдельных случаях – службами доставки “Даймекс” или “PONY EXPRESS”.

На всю представленную продукцию распространяются гарантийные обязательства Завода – Производителя.

Преимущества газоанализатора ПГА-200

Газоанализатор ПГА-200, предназначен для измерения объемной доли диоксида углерода (CO2), метана (CH4), пропана (C3H8), массовой концентрации оксида углерода (CO), сероводорода (H2S), диоксида азота (NO2) и диоксида серы (SO2) в
смеси с воздухом или азотом, объемной доли кислорода (O2) в смеси с азотом.

Область применения газоанализатора ПГА-200 – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.9-99 (МЭК 60079-10), гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение
электрооборудования во взрывоопасных зонах.

Способ забора пробы газоанализаторов ПГА-200 – диффузионный.

Газоанализатор ПГА-200 выполнен во взрывозащищенном исполнении с видом взрывозащиты “искробезопасная электрическая цепь” по ГОСТ Р 51330.10-99 (МЭК 60079-11) и имеет маркировку взрывозащиты 1ExibIIBT4 X.

По защищенности от влияния пыли и воды газоанализатор ПГА-200 соответствует
степени защиты IP54 по ГОСТ 14254-96.

В состав газоанализатора ПГА-200 входят основной блок электроники и датчики, в зависимости от исполнения:

– один оптический датчик;

– один оптический и один электрохимический датчик;

– один или два электрохимических датчика.

В газоанализаторах ПГА-200 предусмотрено измерение по двум каналам:

Электрохимические датчики газоанализатора ПГА-200

Газоанализатор пга 200 код ошибки 0016

Электрохимические датчики газоанализатора ПГА-200 вырабатывают выходной сигнал в виде постоянного напряжения, величина которого пропорциональна концентрации газа в анализируемой газовой смеси.

Электрохимические датчики в газоанализаторе ПГА-200 являются сменными.

Комплектация газоанализатора ПГА-200 электрохимическими датчиками определяется потребителем и при необходимости может быть дополнена. Поверенный откалиброванный сменный датчик из комплекта поставки имеет удобное крепление и легко устанавливается в разъем на корпусе газоанализатора. Настройка на сменный датчик происходит автоматически.

Датчики к газоанализатору ПГА-200 имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и настроечные параметры; при подключении к базовому блоку значения коэффициентов считываются процессором.

Оптические датчики газоанализатора ПГА-200

Газоанализатор пга 200 код ошибки 0016

Использование уникальных оптических датчиков обеспечивает новым газоанализаторам серии ПГА-200:

– высокую стабильность нуля;

– устойчивость к воздействию агрессивных сред и концентрационных перегрузок, выводящих из строя приборы, в основе действия которых лежат химические реакции;

– высокую для портативных приборов чувствительность, селективность, широкий диапазон измерения концентраций;

– низкую погрешность.

Работа инфракрасных оптических датчиков газоанализатора ПГА-200, основана на селективном поглощении молекулами веществ электромагнитного излучения и заключается в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с контролируемым газом.

Основной блок электроники газоанализатора ПГА-200

Блок электроники газоанализатора ПГА-200 осуществляет усиление, аналого-цифровое преобразование сигналов от датчиков, вычисление результатов измерений по заложенным в память градуировочным характеристикам, а также сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих сигналов для световой и звуковой сигнализации.

Измеряемые по двум каналам величины одновременно отображаются на двухстрочный жидкокристаллический дисплей газоанализатора ПГА-200.

Питание газоанализаторов осуществляется от блока аккумуляторов напряжением 2,4 В (два аккумулятора типа Ni МH VH AA-1700). Заряд аккумуляторов осуществляется от сетевого зарядного устройства (вне взрывоопасных зон помещений). В конструкции газоанализатора ПГА-200 предусмотрен контроль состояния аккумуляторов с индикацией их разряда.

Допускается заказывать поставку дополнительных электрохимических датчиков после первичной поставки газоанализаторов ПГА-200 потребителю. При этом имеющиеся у потребителя базовый блок и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта ПГА-200.

Читайте также:  Произошла ошибка при попытке прочитать файл локальных хостов Asus EEED PC 1225

Газоанализатор пга 200 код ошибки 0016

Метрологические характеристики газоанализатора ПГА-200

Примечание: СX – значение концентрации определяемого компонента на входе газоанализатора.

Газоанализаторы ПГА-200 обеспечивают световую и звуковую сигнализацию при  достижении концентрацией измеряемых газов двух фиксированных значений порогов сигнализации:

– по первому порогу (предупредительная сигнализация) звуковой сигнал –  прерывистый, световой сигнал – мигание светодиодов ТРЕВОГА.

– по второму порогу (аварийная сигнализация) звуковой сигнал – непрерывный,  световой сигнал – непрерывное свечение светодиодов ТРЕВОГА.

Газоанализатор ПГА-200 обеспечивают световую и звуковую сигнализацию при достижении концентрации контролируемых газов фиксированных значений порогов сигнализации, указанных ниже:

а) Прерывистый звуковой сигнал, световой сигнал – мигание светодиода ТРЕВОГА (предупредительная сигнализация):

– по измерительному каналу оксида углерода – 20 мг/м3 (ПДК);

– по измерительному каналу диоксида углерода – 0,5 % (об);

– по измерительному каналу метана – 1,0 % (об);

– по измерительному каналу пропана – 0,5 % (об);

– по измерительному каналу сероводорода – 10 мг/м3 (ПДК);

– по измерительному каналу диоксида азота – 2 мг/м3 (ПДК);

– по измерительному каналу диоксида серы – 10 мг/м3 (ПДК);

– по измерительному каналу кислорода – 19,5 % (об) (недостаток кислорода);

б) непрерывный звуковой сигнал, световой сигнал – непрерывное свечение светодиода ТРЕВОГА
(аварийная сигнализация):

– по измерительному каналу оксида углерода – 100 мг/м3 (5 ПДК);

– по измерительному каналу диоксида углерода – 1,0 % (об);

– по измерительному каналу метана – 2,5 % (об);

– по измерительному каналу пропана – 1,0 % (об);

– по измерительному каналу сероводорода – 40 мг/м3 (4 ПДК);

– по измерительному каналу диоксида азота – 10 мг/м3 (5 ПДК);

– по измерительному каналу диоксида серы – 30 мг/м3 (3 ПДК);

– по измерительному каналу кислорода – 18,5 % (об);

Технические характеристики газоанализатора ПГА-200

Первичная поверка газоанализатора ПГА-200 проведена на заводе-производителе.

Дополнительные преимущества газоанализатора ПГА-200

*Сx – значение концентрации газа.

Газы, измеряемые одновременно по двум каналам

газоанализатор, ПГА-200, портативный, мониторинг, концентрация, диоксид углерода, кислород, токсичные газы, gazoanalizator-portativniy-pga-200
, заказать и узнать цену Газоанализатор ПГА-200 портативный

Газоанализатор ПГА-200 предназначен для измерения объемной доли диоксида углерода (CO2), метана (CH4), пропана (C3H8), массовой концентрации оксида углерода (CO), сероводорода (H2S), диоксида азота (NO2) и диоксида серы (SO2) в смеси с воздухом или азотом, объемной доли кислорода (O2) в смеси с азотом.

Область применения газоанализатора ПГА-200 – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.9-99 (МЭК 60079-10), гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

В состав газоанализатора ПГА-200 входят основной блок электроники и датчики, в зависимости от исполнения.

Блок электроники газоанализатора ПГА-200 осуществляет усиление, аналого-цифровое преобразование сигналов от датчиков, вычисление результатов измерений по заложенным во флэш-память датчика градуировочным коэффициентам и прочим настроечным параметрам, вывод информации на двухстрочный жидкокристаллический дисплей, а также сравнение значений выходных сигналов с заданными пороговыми значениями и выработку управляющих сигналов для световой и звуковой индикации.

В корпус газоанализатора ПГА-200, в зависимости от исполнения, могут быть установлены:

Исполнения газоанализатора ПГА-200

Допускается заказывать поставку дополнительных электрохимических датчиков после первичной поставки газоанализаторов ПГА-200 потребителю. При этом имеющиеся у потребителя базовый блок и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта ПГА-200.

Электрохимические датчики ДГЭ газоанализатора ПГА-200

Питание газоанализаторов ПГА-200 осуществляется от блока аккумуляторов напряжением 2,4 В (два аккумулятора типа Ni МH VH AA-1700). Заряд аккумуляторов осуществляется от сетевого зарядного устройства (вне взрывоопасных зон помещений). В конструкции газоанализатора ПГА-200 предусмотрен контроль состояния аккумуляторов с индикацией их разряда.

Примечание: Сх – значение концентрации определяемого компонента на входе газоанализатора ПГА-200.

Газоанализаторы ПГА-200 обеспечивают световую и звуковую сигнализацию при  достижении концентрацией измеряемых газов двух фиксированных значений порогов сигнализации. По первому порогу (предупредительная сигнализация) звуковой сигнал –  прерывистый, световой сигнал – мигание светодиодов ТРЕВОГА. По второму порогу (аварийная сигнализация) звуковой сигнал – непрерывный,  световой сигнал – непрерывное свечение светодиодов ТРЕВОГА.

Газоанализатор обеспечивают световую и звуковую сигнализацию при достижении концентрации контролируемых газов двух
фиксированных значений порогов
сигнализации:

Первичная поверка газоанализатора ПГА-200 проводится на заводе-производителе.

Научно-производственное предприятие “ГазоАналит” имеет огромный опыт подбора взрывозащищённого газоаналитического оборудования. Вся продукция сертифицирована и имеет все разрешительные документы. Для получения развёрнутой консультации обратитесь к нашим техническим специалистам по телефону или используя онлайн чат.

Газоанализатор пга 200 код ошибки 0016

Газоанализатор пга 200 код ошибки 0016

Газоанализатор пга 200 код ошибки 0016

Газоанализатор пга 200 код ошибки 0016

Газоанализатор пга 200 код ошибки 0016

ПГА-200 блок электроники газоанализатора взрывозащищённый переносной

ДГО датчик оптический для ПГА-200 на диоксид углерода (CO2), (0 – 5) %

ДГО датчик оптический для ПГА-200 на метан (CH4)

ДГО датчик оптический для ПГА-200 на пропан (C3H8)

ДГЭ датчик сменный электрохимический для ПГА-200 на кислород (O2)

ДГЭ датчик сменный электрохимический для ПГА-200 на угарный газ (CO)

ДГЭ датчик сменный электрохимический для ПГА-200 на сероводород (H2S)

ДГЭ датчик сменный электрохимический для ПГА-200 на диоксид азота (NO2)

ДГЭ датчик сменный электрохимический для ПГА-200 на аммиак (NH3)

ДГЭ датчик сменный электрохимический для ПГА-200 на диоксид серы (SO2)

Наличие сертификатов – гарантирует высокое качество выпускаемой продукции

Газоанализатор пга 200 код ошибки 0016

Вентилятор для дегазации закрытых помещений и колодцев

Скидка 1000 руб. на 1ый заказ

Для колодцев и коллекторов

Бесплатная доставка по РФ

Документация и сертификаты

ПГА-300 блок электроники газоанализатора взрывозащищённый переносной

ДГЭ датчик сменный электрохимический для ПГА-200, ПГА-300 на O2

ДГЭ датчик сменный электрохимический для ПГА-200, ПГА-300 на CO

ДГЭ датчик сменный электрохимический для ПГА-200, ПГА-300 на H2S

ДГЭ датчик сменный электрохимический для ПГА-200, ПГА-300 на NO2

ДГЭ датчик сменный электрохимический для ПГА-200, ПГА-300 на NH3

ДГЭ датчик сменный электрохимический для ПГА-200, ПГА-300 на SO2

Датчик (сенсор) встроенный термокаталитический на CH4 для ПГА-300

Датчик (сенсор) встроенный термокаталитический на C3H8 для ПГА-300

ДГЭ датчик сменный электрохимический для ПГА-300 на H2

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
