Сегодня столкнулся с проблемой. Включаю компьютер, запускается, все вентиляторы крутятся, на экране темнота и через 4 секунды работы компьютер выключается. Через 2-3 секунды запускается и опять выключается через 4 секунды и так длится постоянно. Смотрю на LED индикатор, тот показывает 55 Смотрю в книгу, это значит ошибка оперативной памяти. Я вытащил всю память. Затем вставил 1-ну планку в слот А1 Компьютер запустился без проблем. Выключил комп и добавил ещё планку памяти в слот А2. Компьютер запустился без проблем. Увидел двухканальный режим и 8гб ОЗУ. Вставляю ещё планку в слот В1 и комп опять начинает включаться и выключаться. На индикаторе 55. Ставлю в слот В2 и происходит тоже самое. На индикаторе 55. Переставил память из слотов А1 и А2 в слоты В1 и В2 и опять такая же ерунда. Комп не стартует. У меня что, отвалились 2 слота озу?
P. S. Вся ОЗУ рабочая. Но работает только с лотах А1 и А2. Что это может быть? Может пыль/грязь попала в слоты? Я продувал, не помогло. Или сразу в сервис нести?
Garfield
Память в разгоне? Выставлен профиль или ручками?
1 сбрось биос на дефолт (после этого проверь настройки в ручную )
2 сокет и ноги проверь (может вставлял криво )
BIOS сбрасывал. Процессор не вытаскивал до того как началась эта проблема. Уже только после и всё аккуратно. Ничего погнуть не мог.
gehka3
Память работает в номинале 1600 Стоит профиль 1.2
контроллер памяти стоит в процессоре если не ошибаюсь
попробуйте проверить с другим процессором, я тоже подумал сразу что погнуты ножки или попала термопаста на контакты.
P. S. Могло быть такое, что в сокет попала пыль/волос и из-за этого была такая проблема? Или же заляпал контакты на процессоре? Или даже 1 какой-то контакт? Или не вариант?
Garfield
Это старый ремонтный факт: разобрал/собрал – работает
PS. Там как камешек проверите – сообщите результаты температур
Garfield
скажу основную мудрость, ” все проблемы ПК сидят в 30-ти см. от монитора ” не в обиду – это вообще (от этого никто не застрахован )
чайником ни кто никого не называл (перечитайте пост еще раз ),скажу помягче ” 7 раз отмерь, один раз отрежь ”
Sergey771:” 7 раз отмерь, один раз отрежь ”
Да чего уж там-все это от нашей криво
vitaxa11
+1
я решил не обострять (но есть еще фактор ,запарки и нетерпения ), сам помню когда то раз пять, системник в 2004 – собирал и разбирал ,а оказалось кнопочку на блоке забыл включить
не боги “горшки обжигают ” и разбивают
Как ещё можно проверить не умирают ли слоты памяти на материнке?
Garfield:Как ещё можно проверить не умирают ли слоты памяти на материнке?
Разгоном и вычислительной нагрузкой на память
Кратко перечислю и опишу некоторые коды:
(Необходимо проверить правильно ли установлен процессор и сбросить CMOS)
(Проблема связана с памятью, видеокартой или другими устройствами. Необходимо сбросить CMOS, вытащить, вставить оперативную память и видеокарту, а также извлечь другие USB и PCI устройства)
01 – 54 (кроме 0d), 5A — 60(Проблема связана с памятью. Необходимо переустановить процессор и оперативную память, потом сбросить CMOS. Если проблема останется, необходимо установить только один модуль памяти или использовать другой модуль памяти)
(Оперативная память не обнаружена. Необходимо переустановить процессор и оперативную память. Если проблема останется, необходимо установить только один модуль памяти или использовать другой модуль памяти)
61 — 91(Ошибка инициализации чипсета. Необходимо сбросить или очистить CMOS)
92 — 99(Проблема относится к PCI-E устройствам. Необходимо заново установить PCI-E устройство или установить в другой слот. Если проблема не исчезнет, то необходимо извлечь все PCI-E устройства или использовать другой видеоадаптер)
A0 — A7(Проблема связана с IDE или SATA устройствами. Необходимо переподключить IDE и SATA устройства. Если проблема останется, необходимо очистить CMOS и попробовать отключить все SATA устройства)
(Проблема связана с оперативной памятью. Необходимо переустановить процессор и оперативную память. Если проблема останется, необходимо установить только один модуль памяти или использовать другой модуль памяти. * Для моделей X79, необходимо установить память в слоты DDR3 A1, B1, C1 и D1)
(Проблема связана с USB устройствами. Необходимо отключить все USB устройства)
(Видеокарта не принята. Необходимо очистить CMOS и наново установить видеокарту. Если проблема останется, необходимо установить видеокарту в другой слот или использовать другую видеокарту)
(Клавиатура и мышь не обнаружена. Необходимо переподключить клавиатуру и мышь)
Навигация по записям
Материнские платы ASRock уже давно не являются сугубо бюджетными продуктами и запросто могут соперничать по качеству, функциональности и оверклокерскому потенциалу с решениям A-брендов. Рассмотренная нами недавно модель Z77 OC Formula тому подтверждение. Несмотря на внушительные достижения, львиную долю продукции этой компании по-прежнему составляют доступные платы. И хотя участница нашего тестирования не относится к бюджетным решениям, ее стоимость вполне можно назвать адекватным максимумом, за который не жалко отдать 150 американских долларов.
ASRock Z77 Extreme4
Рассматриваемая плата относится к серии Extreme, обладающей по сравнению с обычными продуктами (та же линейка Pro) более качественной элементной базой и улучшенными возможностями разгона.
Характеристики платы занесены в следующую таблицу:
Материнская плата ASRock Z77 Extreme4 поставляется в коробке средних размеров с фирменным оформлением. Основную часть крышки занимает логотип 555 XFast, подразумевающий ускорение работы локальной сети, шины USB и системы до пяти раз.
На обратной стороне коробки расписаны основные характеристики платы и особенности технологии 555 XFast. Указанное быстродействие системы получается в программе Photoshop за счет организации при помощи утилиты XFast RAM виртуального диска в области оперативной памяти, где сохраняются необходимые данные для работы графического редактора. X Fast Lan оптимизирует сетевые подключения, тем самым снижая задержки в онлайн-играх, а XFast USB кэширует информацию, что повышает скорость передачи файлов с USB-накопителей.
Комплект поставки, если откинуть макулатуру, минимален:
Ранее таким количеством всевозможных аксессуаров комплектовались лишь платы начального уровня. И эта тенденция касается всех производителей, не только ASRock. Хорошо хоть кабелечки не забывают положить в коробку.
Внешний вид и функциональность
Материнская плата Z77 Extreme4, как и все последние продвинутые решения компании, выполнена на текстолите коричневого цвета с черными разъемами, воронеными стильными радиаторами и позолоченными конденсаторами. Выглядит «материнка» эффектно, и в этом ASRock не занимать — дизайнеры с каждой моделью оттачивают свое мастерство, радуя будущих пользователей плат.
Что касается удобства расположения компонентов, то учитывая размеры текстолита 305 x 218 мм все более-менее продумано. Разъемы для подключения питания и периферии оптимальным образом расположены по краям платы, даже графический интерфейс смещен подальше от процессорного разъема и слотов DIMM.
Благодаря чипсету Intel Z77 Express рассматриваемое решение поддерживает все процессоры конструктива LGA1155. Объем памяти за счет четырех разъемов может достигать 32 ГБ, а максимальная частота в режиме оверклокинга — 2800 МГц, чего вполне достаточно для среднестатистических экспериментов с разгоном.
Фирменная функция Combo Cooler Option нашла применение и в Z77 Extreme4. Суть ее в том, что она позволяет установить системы охлаждения не только для процессоров Socket LGA1155/1156, но и LGA775, которых за время существования старой платформы скопилось предостаточно. Среди них есть вполне достойные варианты. Кстати, радиаторы на силовых элементах накрывают дроссели не полностью и проблем с установкой такого кулера как Zalman CNPS14X не должно возникнуть. Напомним, что из-за универсальных прижимных скоб его нельзя было установить на некоторые платы.
В отличие от более доступных продуктов на Z77 производства ASRock тестируемая модель оснащена усиленной подсистемой питания процессора, которая выполнена по 12-канальной схеме на базе контроллера ISL6367. Восемь фаз (реальных четыре) предназначены для самих ядер, а оставшиеся четыре — для встроенной графики и контроллера памяти.
Несколько элементов модуля VRM вынесено на обратную сторону печатной платы.
Питание осуществляется за счет 24-контактного разъема ATX и восьмиконтактного EPS12V — стандартный набор для решений с прицелом на оверклокинг. Во всех цепях используются полимерные конденсаторы и катушки с монолитным сердечником.
Для поддержания оптимального температурного режима силовых транзисторов на них установлены два небольших радиатора, лишенные модной нынче тепловой трубки. На чипсете используется маленький охладитель, накрытый декоративной алюминиевой крышкой.
В качестве термоинтерфейса производитель применил пасту для радиатора PCH и термопрокладки для СО транзисторов.
За организацию активного охлаждения отвечают шесть разъемов для подключения вентиляторов, два из которых с ШИМ-регулировкой. Радует, что ASRock не экономит на «спичках» в отличие от остальных компаний второго эшелона. Для процессорного кулера предусмотрено два расположенных рядом разъема, позволяющие подключить такие двухвентиляторные системы как Noctua NH-D14 или Thermalright Silver Arrow.
В качестве бонусов энтузиасты оценят наличие кнопок старта и перезагрузки системы, очистки памяти CMOS (расположена на задней панели) и POST-индикатор. Все органы управления находятся на нижнем краю платы.
От специфической функциональности перейдем к стандартной. Дисковая подсистема платы не ограничена возможностями чипсета Z77 Express, который предоставляет два SATA 6Gb/s и четыре SATA 3Gb/s, а дополнена еще парой каналов SATA 6Gb/s от внешнего контроллера ASMedia ASM1061. Один из таких каналов дополнительно используется для реализации eSATA на задней панели платы и при подключении внешнего накопителя внутренний порт будет недоступен. Организацию RAID-массивов уровней 0, 1, 5 и 10 поддерживает лишь Z77, как и интеллектуальное кэширование данных Intel Smart Responce.
Расширить функциональность «материнки» можно будет за счет пары графических интерфейсов, работающих в режимах х16+х0 или х8+х8 при установки одной или двух видеокарт (поддерживает технологии AMD CrossFireX и NVIDIA SLI), двух разъемов PCI-E x1 и двух обычных PCI. Для реализации старой шины используется мост ASMedia ASM1083.
Звуковая подсистема ничем не примечательна, используется хорошо знакомый 7.1-канальный HDA-кодек Realtek ALC898, а вот сетевой контроллер Broadcom BCM57781 гость очень редкий.
Задняя панель выглядит полупустой:
Для полного счастья не хватает еще пары портов USB 2.0. Три видео разъема позволяют сразу подключить столько же мониторов, но задействованы они будут лишь при установке процессора на ядре Ivy Bridge.
Ну что же, внешне плата Z77 Extreme4 выглядит отлично, а для своего размера «узкого» ATX расположение компонентов достаточно продумано. Не нравятся лишь фирменные защелки на слотах PCI-E x16, которые необходимо сдвигать для фиксирования карты.

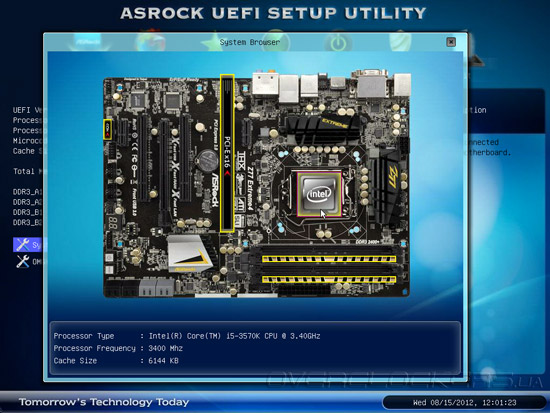

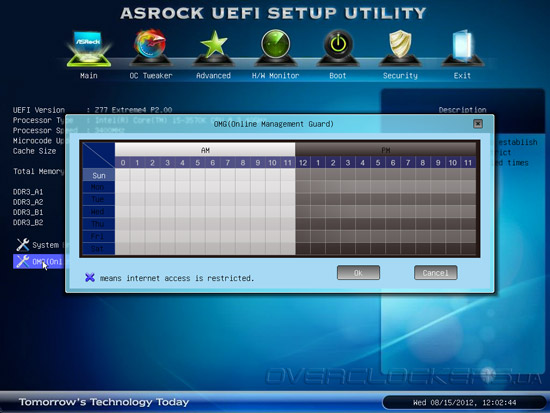

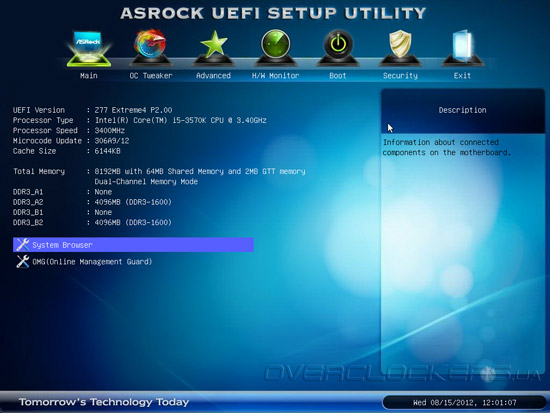

Для настройки платы используется графический интерфейс Unified Extensible Firmware Interface (UEFI), выполненный на микрокоде AMI. При входе в прошивку первым делом пользователь попадает в раздел Main, в котором можно получить краткую информацию о системе, просмотреть все установленные компоненты и режимы их работы, заблокировать доступ к сети согласно расписанию.

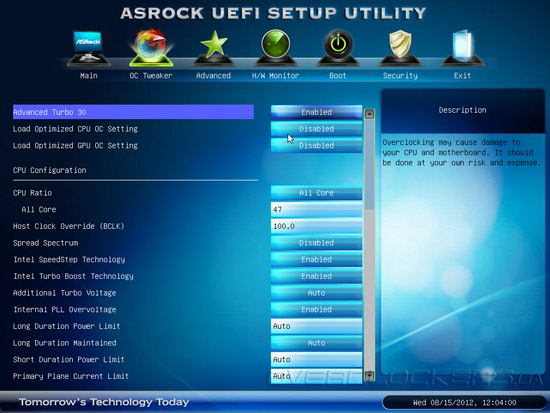

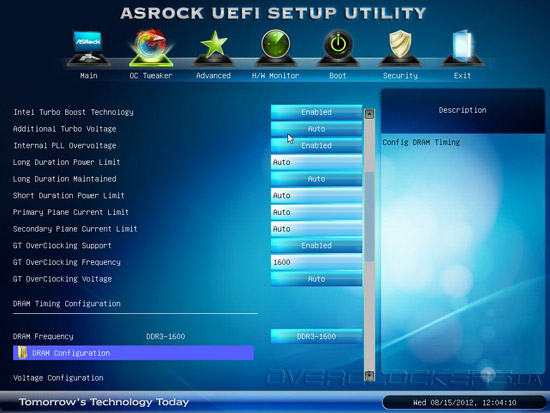

Следующий раздел — OC Tweaker, в котором сосредоточены тонкие настройки системы и параметры, отвечающие за разгон. Там можно настроить частоту BCLK, множитель процессора, технологию Turbo Boost и сопутствующие параметры, режим работы памяти, тайминги всевозможные напряжения.

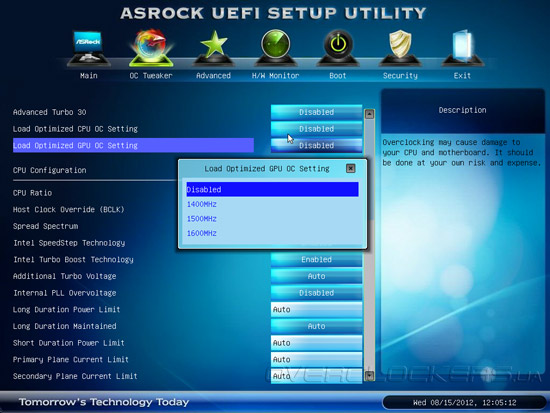

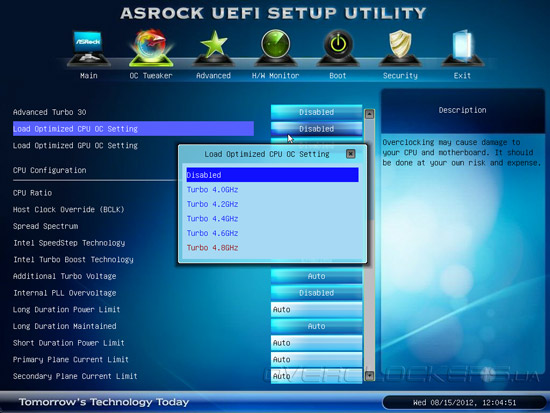

Для юных оверклокеров предусмотрено несколько профилей, позволяющих поднять производительность путем разгона процессора до частот от 4 до 4,8 ГГц. Или же можно одним движением руки поднять частоту графического ядра.

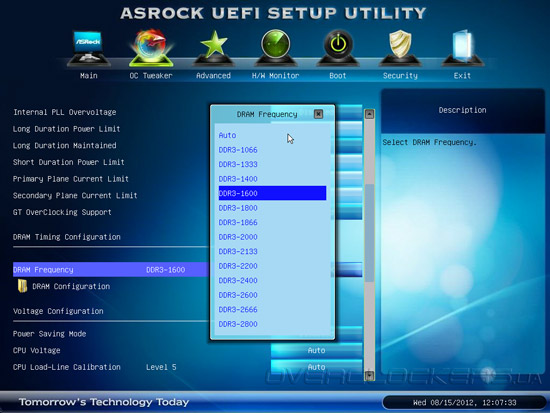

Более продвинутые пользователи могут полностью раскрыть потенциал своего «железа» используя ручные установки. В этом поможет изменение базовой частоты от 95 до 150 МГц, настройка предельных значений потребляемой мощности и тока, множителя процессора и памяти. В последнем случае при установке Ivy Bridge доступны режимы от 1066 до 2800 МГц с шагом 266/200 МГц.

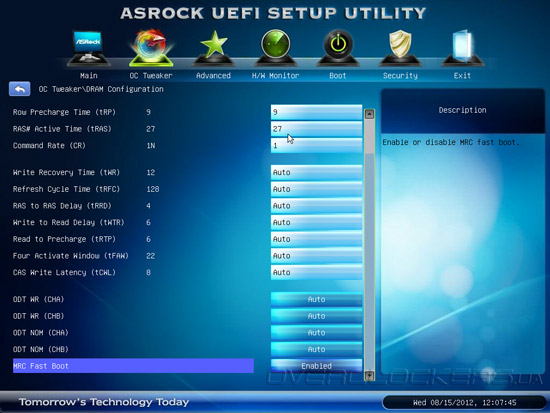

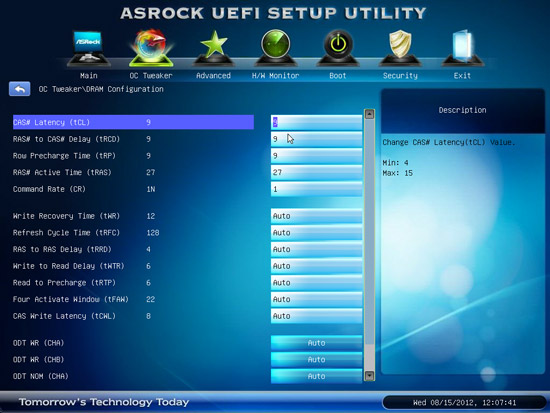

Набор изменяемых таймингов невелик, что стандартно для продукции ASRock, но их вполне достаточно для тонкой настройки системы.

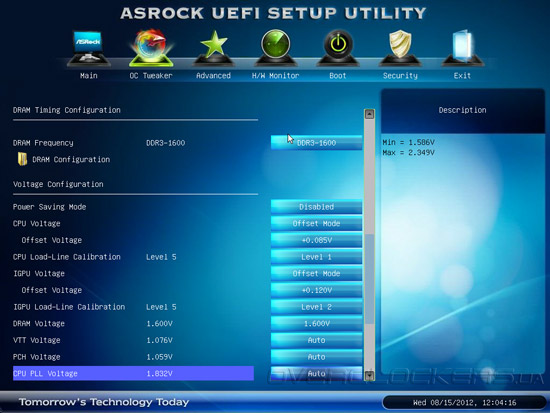

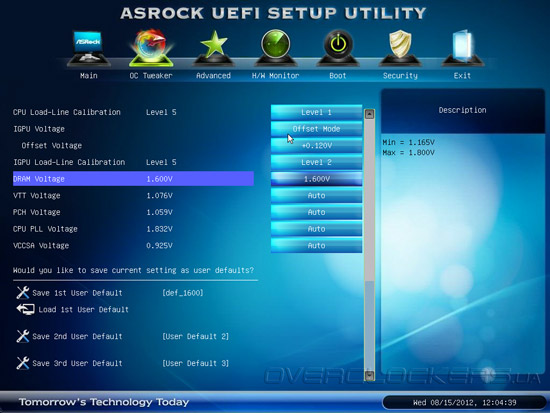

Список изменяемых напряжений обширен, конечно, не такой как у высококлассных решений, но доступных параметров хватит для среднестатистического разгона. Для удобства читателей все значения приведены в следующей таблице:
Функция, снижающая просадки питающего напряжения процессора во время нагрузки на систему, известная как Load-Line Calibration, используется и в Z77 Extreme4. Всего доступно пять уровней, самый оптимальный из которых — Level 1, который уже не завышает напряжение, как это было в старых платах ASRock.
Для сохранения пользовательских настроек предусмотрено три профиля, чего может не хватить для серьезных экспериментов с разгоном, но для стандартной системы этого достаточно.

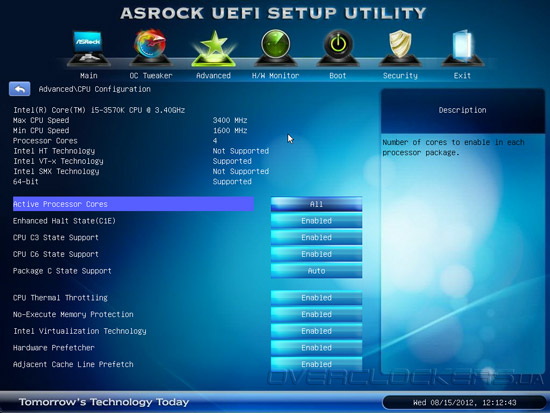

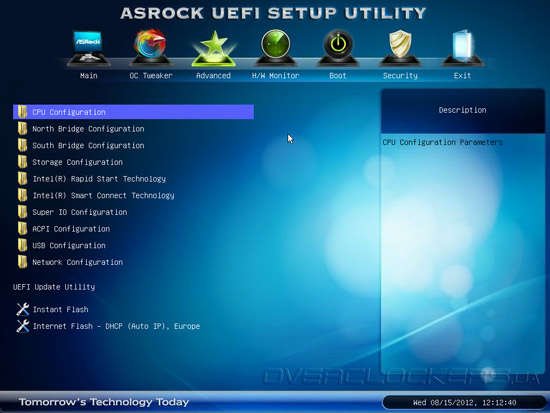

Следующий по списку раздел — Advanced. Там можно почерпнуть информацию об установленном процессоре и настроить поддерживаемые им технологии, изменить параметры различных контроллеров и режимы работы системной логики. Там же можно запустить утилиту обновления прошивки Instant Flash через флэш-накопитель.

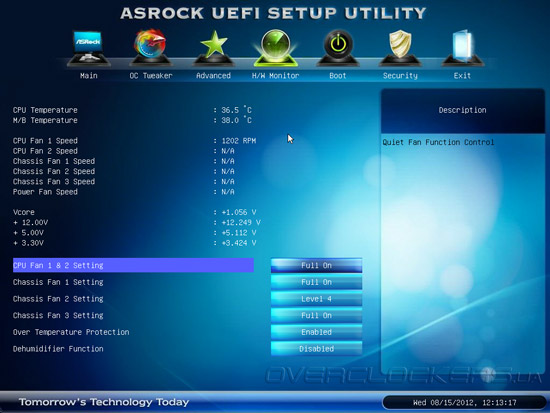

В H/W Monitor можно отследить температуру двух датчиков, основные напряжения, скорость вращения всех шести вентиляторов и настроить пять из них на желаемую скорость относительно температуры процессора.
Есть еще функция Dehumidifier, призванная бороться с повышенной влажностью внутри системного блока. Для снижения риска появления губительного конденсата периодически запускается вентилятор процессорного кулера, обеспечивающий циркуляцию воздуха.

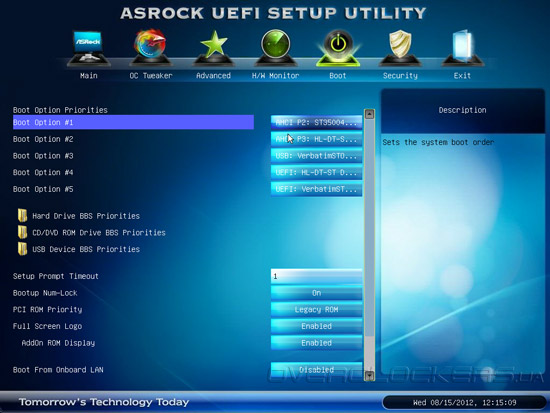

Раздел Boot предоставляет пользователю возможность выбрать накопитель, с которого будет произведена загрузка ОС, отключить заставку во время старта системы и пр.
В целом возможности прошивки ASRock Z77 Extreme4 неплохие, для разгона системы доступных параметров будет более чем достаточно.

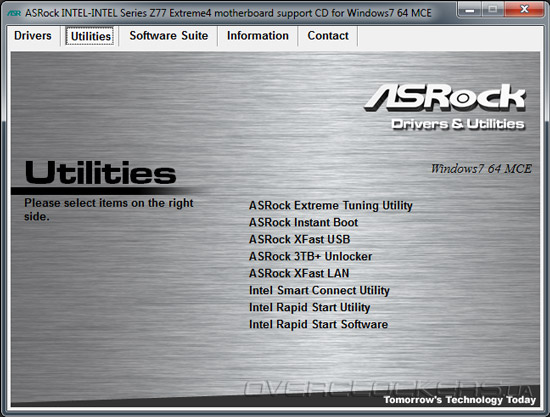

С «материнкой» поставляется набор дополнительного программного обеспечения, включающий утилиты для настройки платы, быстрой загрузки системы, относящиеся к функционалу 555 XFast и несколько других.

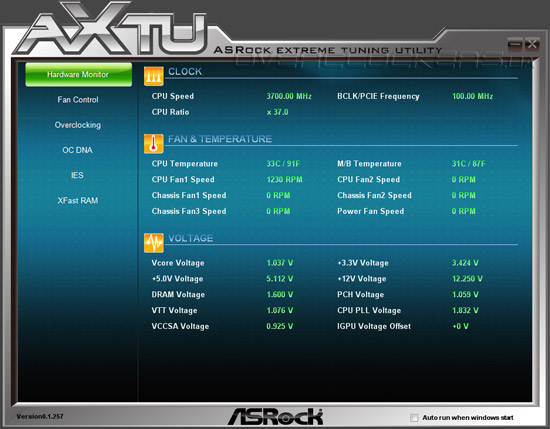

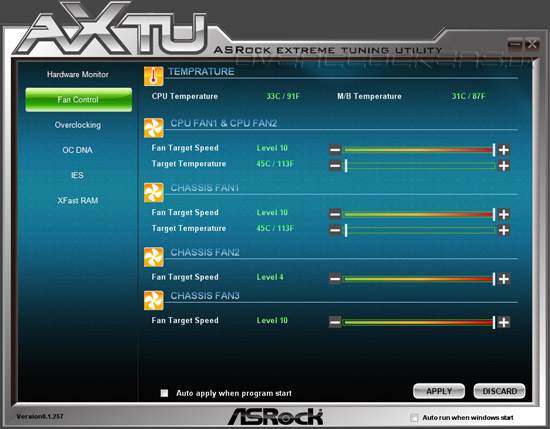

Самой интересной, на наш взгляд, является ASRock Extreme Tuning Utility. С ее помощью можно получить исчерпывающую информацию по частоте процессора, его множителе, BCLK, ключевым напряжениям, температуре и таходатчикам шести вентиляторов.

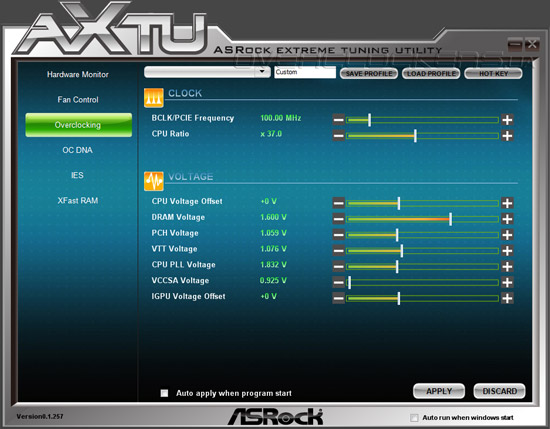

Она позволяет произвести настройку режима работы активной системы охлаждения, базовой частоты, множителя процессора и всех необходимых для разгона напряжений.

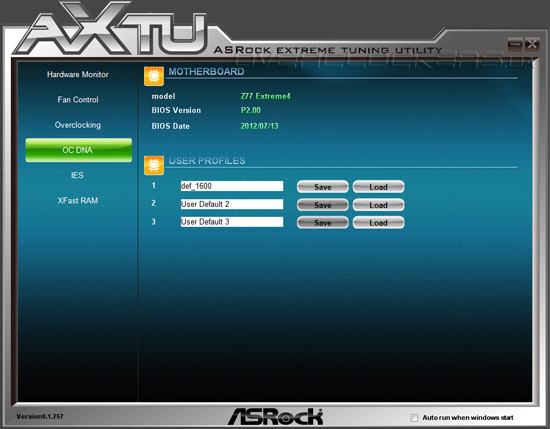

После удачного эксперимента настройки можно сохранить, для чего предусмотрено три профиля.

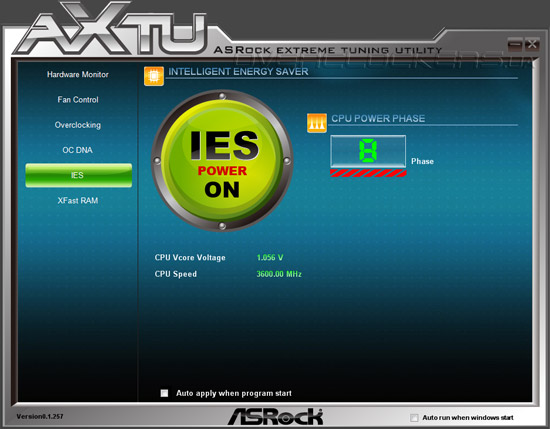

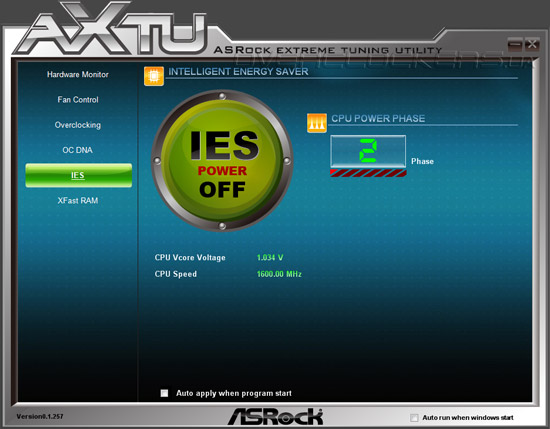

Спасение нашей Земли от надвигающей катастрофы парникового эффекта возложено на функцию IES, после активации которой в простое системы количество активных фаз питания процессора будет снижаться до двух. С ростом нагрузки модуль VRM выйдет на свой номинальный уровень.

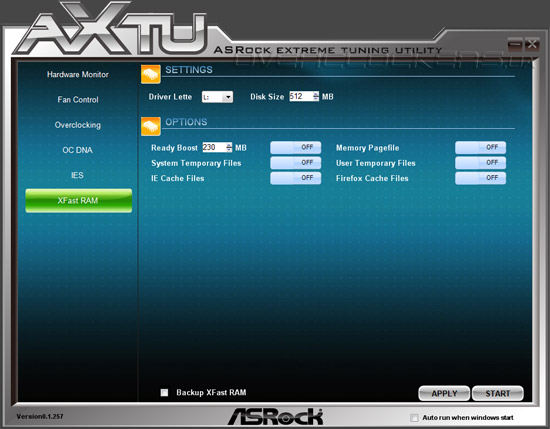

Ну а последняя вкладка XFast RAM отвечает за виртуальный диск в ОЗУ, который позволит ускорить работу с различными приложениями при достаточном количестве памяти.
Тестирование платы осуществлялось со следующей конфигурацией:
В операционной системе брандмауэр, UAC и Windows Defender отключались, файл подкачки равнялся 1024 МБ. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI (версия P2.00) материнской платы оставлялись по умолчанию.
Но прежде чем перейдем к тестированию платы, давайте взглянем на результаты разгона.
Традиционно раздел, посвященный разгону платформы LGA1155, мы начнем с поиска максимальной частоты BCLK. Плата ASRock Z77 Extreme4 стабильно функционировала на 108 МГц — результат весьма неплохой для решений на Z77 Express.
Разгон с изменением множителя процессора, когда остальные настройки остаются нетронутыми, не позволил преодолеть отметку 4400 МГц. При этом напряжение Vcore плата выставила на уровне 1,176 В, что очень хорошо, так как платы некоторых конкурентов пытаются подавать в таком случае свыше 1,25—1,3 вольт.
Если использовать все параметры для достижения максимального результата, то наши эксперименты уперлись в возможности тестового Core i5-3570K, которому присущи все болезни ядра Ivy Bridge в виде перегрева на частотах свыше 4,5 ГГц. Итак, подав на CPU около 1,264 В он смог стабильно работать на 4,6 ГГц.
Для «системного агента» было достаточно 1,016 В, цепей ввода-вывода — 1,104 В. Температура при этом, естественно, серьезно выросла и оставила 92 °C. Любые попытки улучшить результат разгона были тщетны — процессор перегревался и легко можно было увидеть значение 102 °C

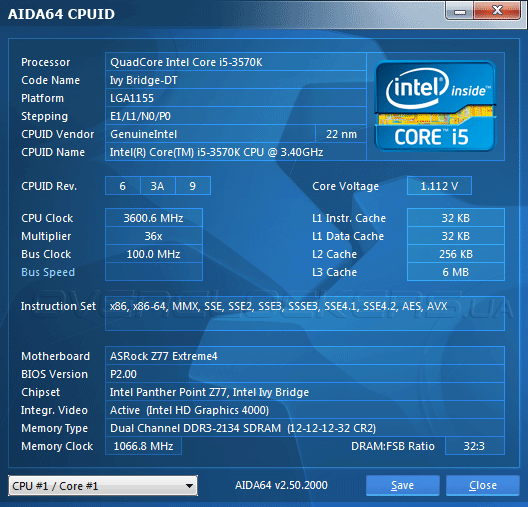

Что касается памяти, то наш 1866-мегагерцовый комплект без проблем заработал в режиме DDR3-2133, только пришлось немного увеличить напряжение на процессоре и SA — для второго оно составило 1,1 В.
Для тестирования платы использовалась прошивка версии P2.00, в качестве оппонента была выбрана «материнка» ASUS P8Z77-M Pro.

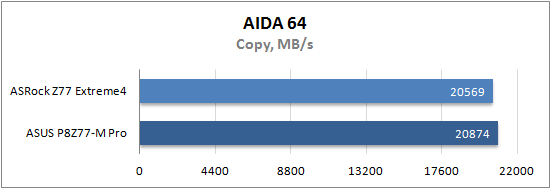

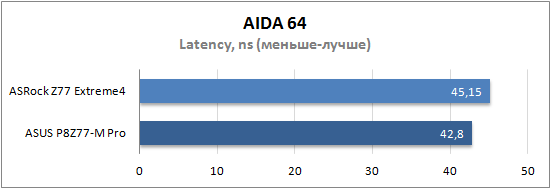

Для начала посмотрим на результаты пропускной способности памяти.
Плата ASRock оказалась чуть слабее конкурентки, хотя при копировании установился паритет между продуктами.

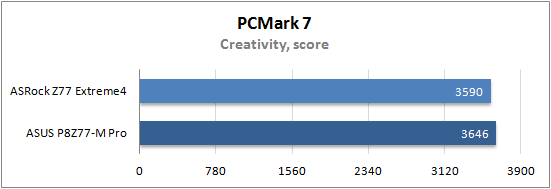

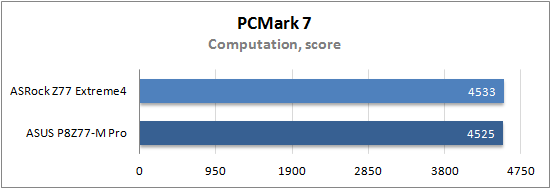

Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.
В этом синтетическом пакете Z77 Extreme4 смогла обойти оппонентку лишь в подтесте Computation. Возможно, ближайшее обновление тестового стенда несколько иначе расставит акценты, но это мы узнаем в ближайших материалах.

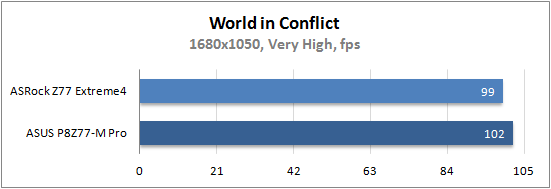

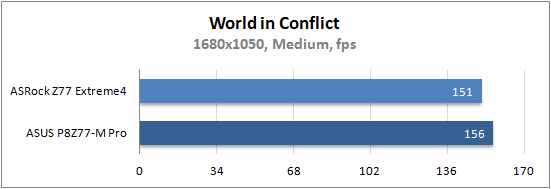

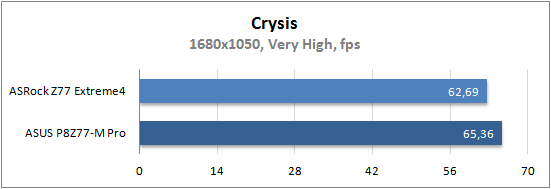

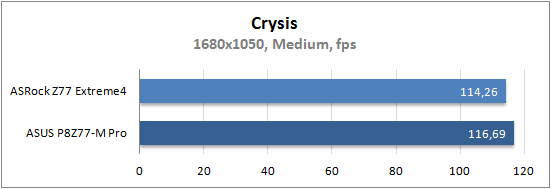

В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.
Опять решение ASRock в аутсайдерах.
И реальные игры больше симпатизируют P8Z77-M Pro, хотя разница не такая уж и большая.
Продукция компании ASRock пока хоть и не воспринимается у отечественного пользователя как решения для серьезных экспериментов с разгоном, но по сравнению с платами производителей второго эшелона она лучше приспособлена к требованиям энтузиастов. Качественной элементной базой и усиленной подсистемой питания уже вряд ли кого удивишь, но зато такие мелочи как подключение большего количества вентиляторов, стабильное функционирование прошивки и корректная работа при разгоне даются не каждому.
Материнская плата ASRock Z77 Extreme4 выполнена качественно, имеет продуманный дизайн и отличный потенциал. Средняя стоимость в отечественной рознице всего ничего 150 долларов, но в этом сегменте в большинстве своем представлены решения прошлого поколения, что не идет им на пользу. Так что, если бюджет не позволяет выделить большую сумму, то Z77 Extreme4 станет отличным выбором требовательному пользователю, которому не нужна лишняя функциональность, а широкие возможности разгона ставятся на первое место. Единственное, комплект поставки очень скуден, но как мы не раз отмечали, эта тенденция касается всех производителей, а не только ASRock.
